方法兰嵌入式带座滚动轴承FF15结构

做自动化设备结构设计的同行大多有体会，直线光轴、小直径传动轴的端部支撑选型，往往是容易出细节问题的环节——如果直接用裸轴承装在安装板上，不仅要额外加工轴承挡圈槽、考虑内圈定位，装配时的同轴度偏差很容易导致轴转动卡滞，长期运行还会出现轴承跑外圈的问题。这款方法兰结构的嵌入式带座轴承，就是针对这类小载荷、安装空间紧凑的支撑场景做的集成化设计，省去了设计人员自行设计轴承座、加工定位结构的重复工作。

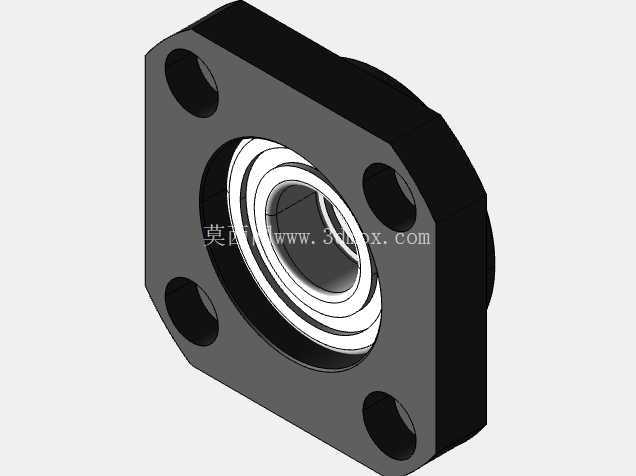

从结构本身来看，这款轴承座采用方形切边法兰设计，四个安装孔对称分布在法兰四个角位，相比圆形法兰的轴承座，方形法兰在安装时不需要额外做防转定位，贴紧安装面后直接穿入紧固件即可完成固定，装配效率更高，而且四个安装孔的孔位公差控制在合理范围，能保证安装后轴承内孔的轴线与安装面垂直，避免轴系出现附加弯矩。轴承本体嵌入到法兰座的内部沉孔中，外圈与座孔采用过盈配合，完全限制了轴承外圈的径向窜动与周向转动，不需要额外加装端盖或者挡圈来固定外圈，整体轴向尺寸更短，适合安装空间局促的小型设备内部。

实际应用场景里，这类带座轴承常用在3D打印机的光轴支撑、小型输送线的从动辊端部、非标自动化设备的短传动轴支撑、检测设备的探针导向轴支撑等位置，承载方向以径向载荷为主，也能承受一定程度的轴向窜动力。设计这款结构的时候，首先要考虑的是安装边界：法兰的外轮廓尺寸要匹配常用的安装空间，四个安装孔的中心距要符合行业通用的安装规格，方便用户直接替换同型号的其他品牌产品；嵌入部分的外径要比法兰面小一个台阶，安装时这个台阶面可以直接贴住安装板的外侧表面，起到轴向定位的作用，不需要额外测量安装深度，降低现场装配的调试难度。

轴承部分采用标准的深沟球轴承结构，内圈突出于轴承座的端面，方便用户安装轴用挡圈或者锁紧螺母来固定轴与内圈的相对位置，避免轴运行时出现轴向窜动。法兰座的边角做了小倒角处理，既避免了加工后的锐边划伤装配人员，也能在安装时起到导向作用，即使安装板上的沉孔加工有微小的位置偏差，倒角结构也能引导轴承座顺利装入安装位。从建模逻辑上来说，做这个三维模型的时候，首先要确定轴承内孔的公称尺寸，再反向推导轴承外圈的尺寸、轴承座嵌入段的长度、法兰盘的厚度、四个安装孔的直径与中心距，所有配合面的公差要符合机械设计的配合标准：轴承外圈与座孔采用基轴制过盈配合，安装孔与紧固件之间采用间隙配合，保证装配时不会出现干涉。

很多新手设计这类支撑结构的时候，容易忽略轴承座的安装面平面度要求，实际上如果安装面的平面度超差，锁紧法兰螺丝的时候会导致轴承座发生形变，挤压轴承外圈让轴承内部游隙变小，直接表现就是轴转动阻力变大，甚至出现卡滞的情况，所以在对应的工程图里，必须标注法兰安装面的平面度公差，以及轴承内孔轴线与安装面的垂直度公差。另外这款结构的法兰厚度经过优化，既保证了足够的结构强度，在锁紧安装螺丝时不会出现法兰变形，又尽可能压缩了轴向占用空间，对于那些对设备整体尺寸有严格要求的小型设备来说，这个细节设计能有效节省安装空间。

在做维护更换的时候，这种集成式带座轴承不需要复杂的拆卸工具，只需要卸下四个安装螺丝，就能整体把轴承座从安装板上取下，更换新的组件即可，不需要像分体式结构那样重新调整轴承与座孔的配合、重新校准同轴度，大幅降低了设备后期的维护成本。相比立式带座轴承，这种方法兰嵌入式的结构可以直接贴装在安装板的侧面，不需要额外的支撑支架，整体结构更紧凑，重心更贴近安装面，运行时的震动更小，适合转速不高、载荷平稳的轻载传动场景。建模过程中还要注意细节处理：轴承内部的滚动体、保持架的结构要按照标准轴承的参数绘制，保证模型在做装配干涉检查、运动仿真的时候能真实反映实际的装配关系，不会出现尺寸偏差导致的仿真结果失真；法兰座的所有棱边都要按照工艺要求做倒角或者倒钝处理，还原真实机加工零件的工艺特征，避免模型出现不符合加工工艺的尖锐直角。
