TCS34725颜色识别传感器分线板结构

在工业颜色分选、智能小车巡线、屏幕色温校准、印刷品色差检测这类场景里，经常需要用到体积小巧、安装便捷的RGB颜色识别模块，这款TCS34725传感器的矩形分线板，就是针对这类集成需求做的结构优化设计。日常做设备集成的时候，很多裸传感器芯片引脚间距极小，手工焊接难度大，也没法直接固定在设备机架上，分线板的核心作用就是把芯片的引脚引出到标准间距的焊盘上，同时预留可靠的安装固定位，降低集成环节的加工难度。

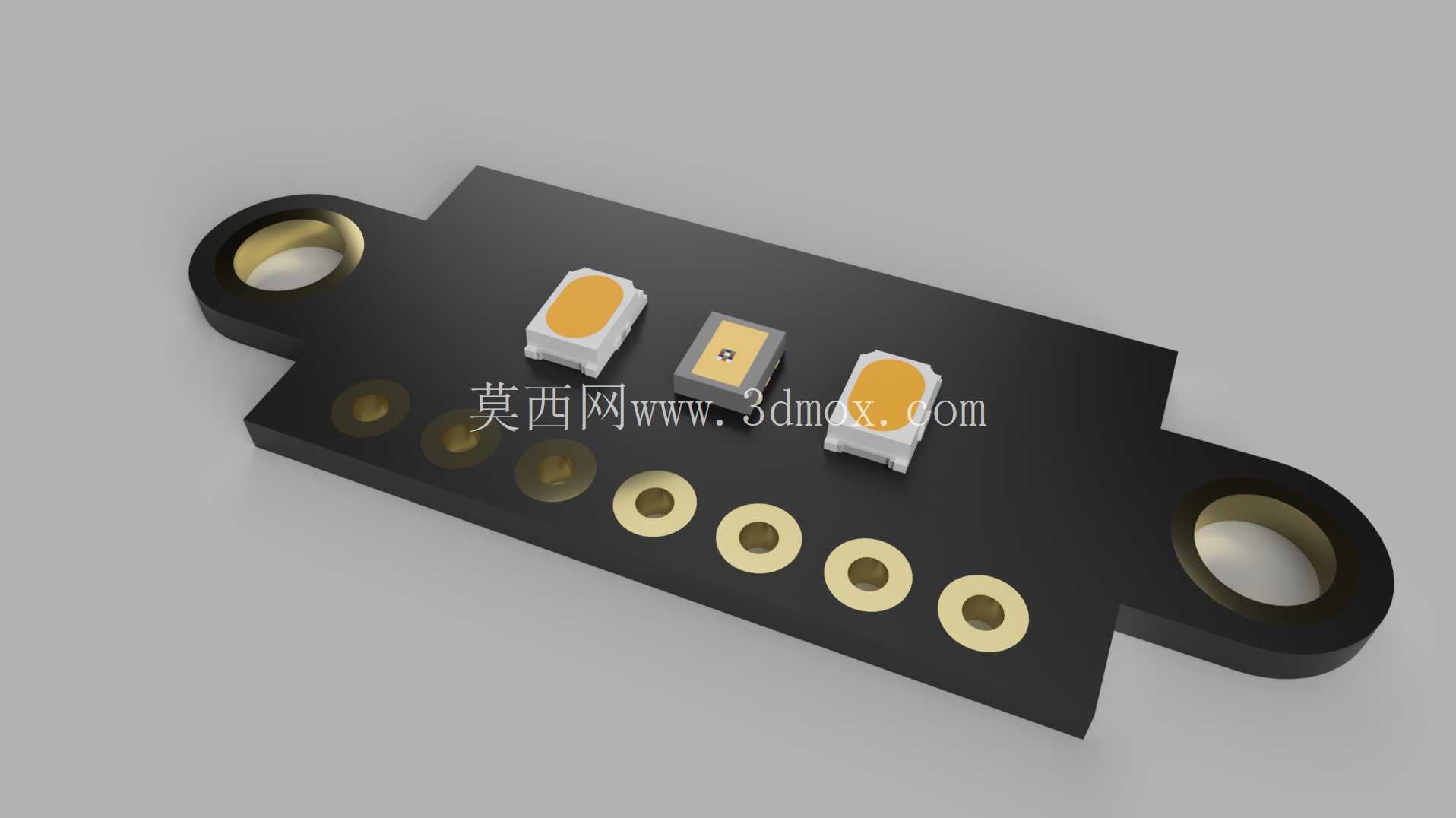

从结构设计来看，这块分线板采用矩形PCB基材，整体做了黑化阻焊处理，一方面减少环境光线在板件表面的反射干扰，避免杂散光进入传感器感应区影响颜色采集精度，另一方面黑色板面在工业设备内部使用时，耐脏性更好，轻微的积灰不会太显眼，也方便和深色的设备结构件做视觉融合。板件两端各设计了一个带金属衬圈的安装孔，这个衬圈是特意加的，很多新手做结构设计的时候容易忽略，直接在PCB上开裸孔，螺丝锁紧的时候很容易把PCB基材压裂，或者多次拆装之后孔位磨损导致固定松动，加了金属衬圈之后，螺丝锁紧的应力会分散在衬圈上，不会损伤PCB，反复拆装也不会出现孔位失效的问题，两个安装孔的孔位间距做了标准化设计，能兼容市面上常用的传感器安装支架，也可以直接用M2或者M2.5的螺丝固定在亚克力、铝型材搭建的实验平台或者设备机架上，不需要额外做转接件。

板上的元件布局做了充分的抗干扰考虑，核心的TCS34725传感芯片布置在板件中部靠上的位置，周围预留了足够的净空区，避免周边元件遮挡感应视场，芯片旁边搭配的两个暖白色LED补光灯，对称布置在传感芯片两侧，这种对称布局能让补光光线均匀覆盖在被测物体表面，不会出现单侧补光造成的阴影偏色，很多同类分线板只在单侧放补光灯，实际检测的时候很容易因为光线角度问题出现RGB值偏差，尤其是检测表面有轻微纹理的物体时，单侧补光的阴影会让颜色识别误差超过15%，对称补光的设计能把这类误差控制在5%以内。板件下方一字排开的六个镀金焊盘，是信号与电源引出端，焊盘采用通孔加沉金工艺，既可以直接焊接排针插在面包板上做原型验证，也可以直接焊线接到设备主控板上做量产集成，沉金层的抗氧化能力比普通喷锡工艺好很多，长时间在工业环境下使用也不会出现焊盘氧化接触不良的问题。

实际选型使用的时候，要注意这个分线板的安装边界，板件整体厚度只有1.6mm，加上两端安装孔的衬圈凸起，总安装厚度不超过3mm，对安装空间的要求很低，哪怕是在狭小的机械臂末端、智能小车的前端探头位置都能装下。安装的时候要注意传感器感应面和被测物体的距离，最佳检测距离是3-10mm，太远的话环境光干扰会变大，太近的话补光光线会在物体表面形成过曝，都会影响检测精度，结构设计的时候最好在传感器感应面周围加一圈黑色的遮光泡棉，抵在被测物体表面，彻底隔绝环境杂光，这时候检测的RGB值稳定性会提升很多。

从电路适配的角度来说，这个分线板上已经集成了必要的限流电阻和滤波电容，不需要用户额外在外围加元件，直接通过I2C接口就能和主控通讯，读取RGB数值和色温数据，结构设计上把所有外围元件都布置在传感芯片的同侧，背面完全平整，既可以用螺丝固定，也可以用双面胶直接粘贴在光滑的结构表面，适配多种安装方式。很多做教育机器人、小型自动化检测设备的工程师都喜欢用这类分线板，主要是因为它把原本需要自己画板、焊接、调试的传感器模块做成了标准化的现成部件，能大幅缩短项目的开发周期，不需要在传感器的外围电路和安装结构上花费太多精力，只需要预留对应的安装位和接口就能直接集成。

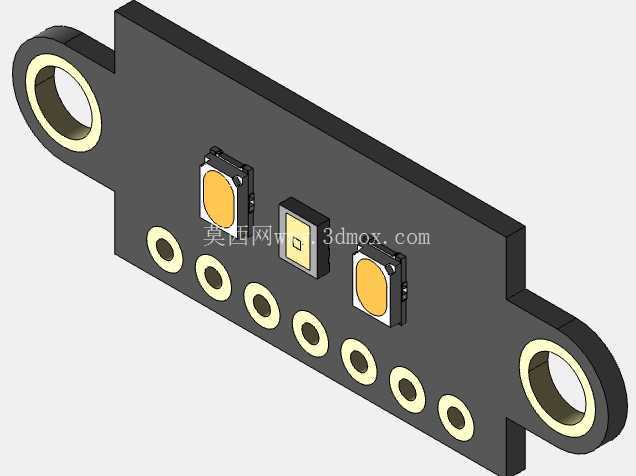

在做三维建模的时候，这个模型还原了板件上所有元件的实际高度和位置，包括补光LED的封装尺寸、传感芯片的金属屏蔽罩结构、焊盘的位置和大小、安装孔的衬圈凸起，导入到装配体里的时候，可以直接用来做干涉检查，确认安装位置周围有没有其他结构件遮挡传感器的感应视场，也能提前模拟安装螺丝之后的空间余量，避免实际加工装配的时候出现结构干涉。很多新手做设备设计的时候，经常只画PCB的轮廓，不把板上的元件建出来，最后装配的时候才发现元件和旁边的结构件顶到了，不得不临时修改结构，耽误项目进度，这类精准的三维模型就能很好地避免这类问题，在设计阶段就能把所有的装配干涉都排查掉。

另外这个分线板的元件布局也考虑了生产加工的便利性，所有元件都采用标准的SMD封装，适合回流焊批量生产，没有异形元件或者特殊工艺要求，量产的时候良率很高，板件的外形是规则矩形，没有异形缺口，PCB拼板的时候材料利用率也更高，能降低生产成本。两端的安装孔做了大圆角过渡，没有尖锐的边角，在设备内部布线的时候，不会刮伤旁边的导线绝缘层，减少线路短路的隐患，这些细节都是在实际工程应用里慢慢积累优化出来的，不是随便画个矩形板把元件摆上去就行的，每一处结构设计都对应着实际使用中的痛点解决。
