HTU31型温湿度传感检测模块结构设计

　　在工业现场环境监测、小型智能硬件开发、仓储环境参数采集这类场景里，温湿度传感模块是整套感知系统的前端核心部件，HTU31模块的结构设计，完全围绕嵌入式集成、快速安装、稳定运行这几个核心工程需求展开，没有多余的冗余结构，所有外形特征都服务于实际使用场景。先从安装边界说起，模块采用标准蓝色FR-4玻纤基板作为承载主体，基板四个角预留了标准通孔安装位，孔位间距适配市面通用的传感模块安装支架，既可以用M2规格的螺丝直接固定在设备内壁的安装柱上，也能配合铜柱实现层叠堆叠安装，不会和周边的主控板、电源模块产生结构干涉，基板边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或者划破相邻线材的绝缘层。

　　板载核心传感元件布置在基板的上半区域，元件周边预留了足够的空气流通间隙，没有被周边的电容、电阻、接插件遮挡，能保证传感元件和被测环境的空气充分接触，避免因为局部空气不流通导致温湿度检测数值出现偏差，传感元件本身做了微凸设计，和基板表面保持微小高度差，减少基板本身积尘、凝露对检测精度的影响。接插件部分布置在基板的下边缘，采用标准的2.54mm间距排针接口，引脚定义丝印直接印刷在基板表面，分别对应电源、地、数据通讯引脚，接线的时候不需要额外查阅引脚定义文档，直接对照丝印就能完成接线，排针的焊接位置做了加宽焊盘处理，多次插拔也不会出现焊盘脱落的问题，适配手工焊接、波峰焊等不同的加工工艺。

　　模块上的所有贴片元件都按照回流焊工艺要求做了布局，元件之间的间距满足最小安全电气间隙，高压区域和信号区域做了物理分隔，避免电源干扰影响温湿度检测的信号稳定性，基板表面的丝印除了引脚定义之外，还标注了模块的型号标识、接线方向提示，即使在多模块并排安装的场景里，也能快速识别模块类型和接线方向，不会出现接反电源烧毁模块的问题。从实际使用场景来看，这个模块既可以直接插在面包板上做原型开发验证，也能焊接在定制的主控载板上作为成品设备的感知单元，整体厚度控制在极低的范围，安装在小型手持检测设备、桌面环境监测站、农业大棚采集节点这类空间受限的场景里，不会占用过多的内部结构空间，不需要为了适配模块额外修改设备的外壳结构。

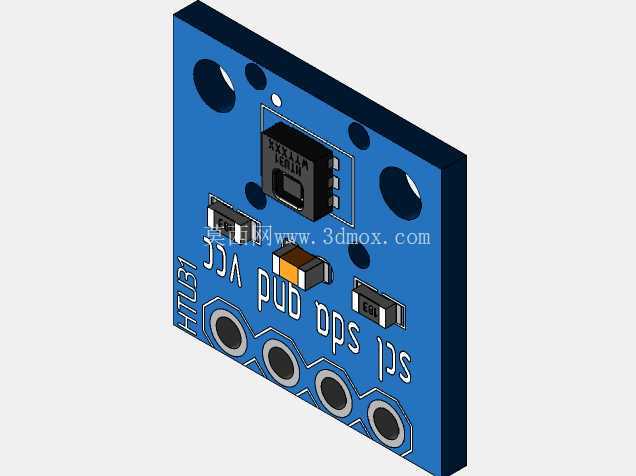

　　模块的安装孔位同时兼容胶粘固定的安装方式，对于不方便打孔的安装面，可以直接用双面泡棉胶穿过安装孔位粘贴固定，固定强度满足常规工业场景的振动要求，不会因为设备运行的轻微振动出现移位。在结构设计的细节上，基板上的大尺寸开孔除了安装作用之外，还能辅助空气在模块两侧流通，即使模块紧贴安装面布置，背面的空气也能通过开孔流通到传感元件位置，保证检测数值的准确性，元件选型全部采用工业级耐温规格，配合基板的合理布局，模块在常规工业温湿度范围内都能稳定运行，不会因为元件布局不合理导致局部积热，影响自身的检测精度。对于做结构设计的从业者来说，这个模块的三维模型可以直接导入到整机装配文件里，提前核对安装孔位、接插件位置、元件高度，避免结构设计阶段出现干涉问题，不需要自己手动测绘模块尺寸，能大幅缩短硬件集成阶段的结构验证周期，在做小型智能硬件、环境监测设备的结构设计时，直接调用这个模型就能完成装配校验，提前预判安装过程中可能出现的空间冲突问题，减少打样验证的次数。
