中小学教学用人形双足机器人结构设计

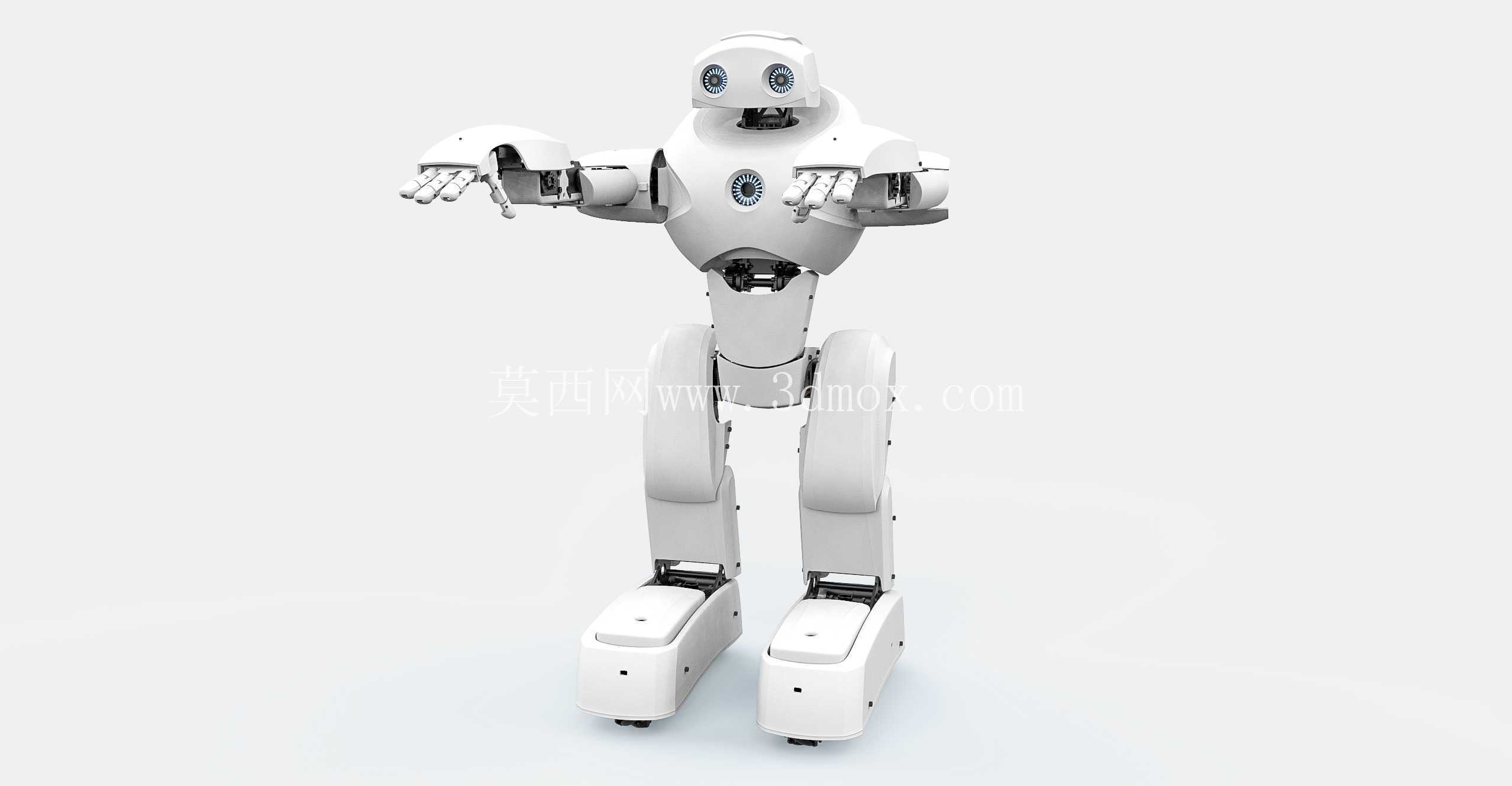

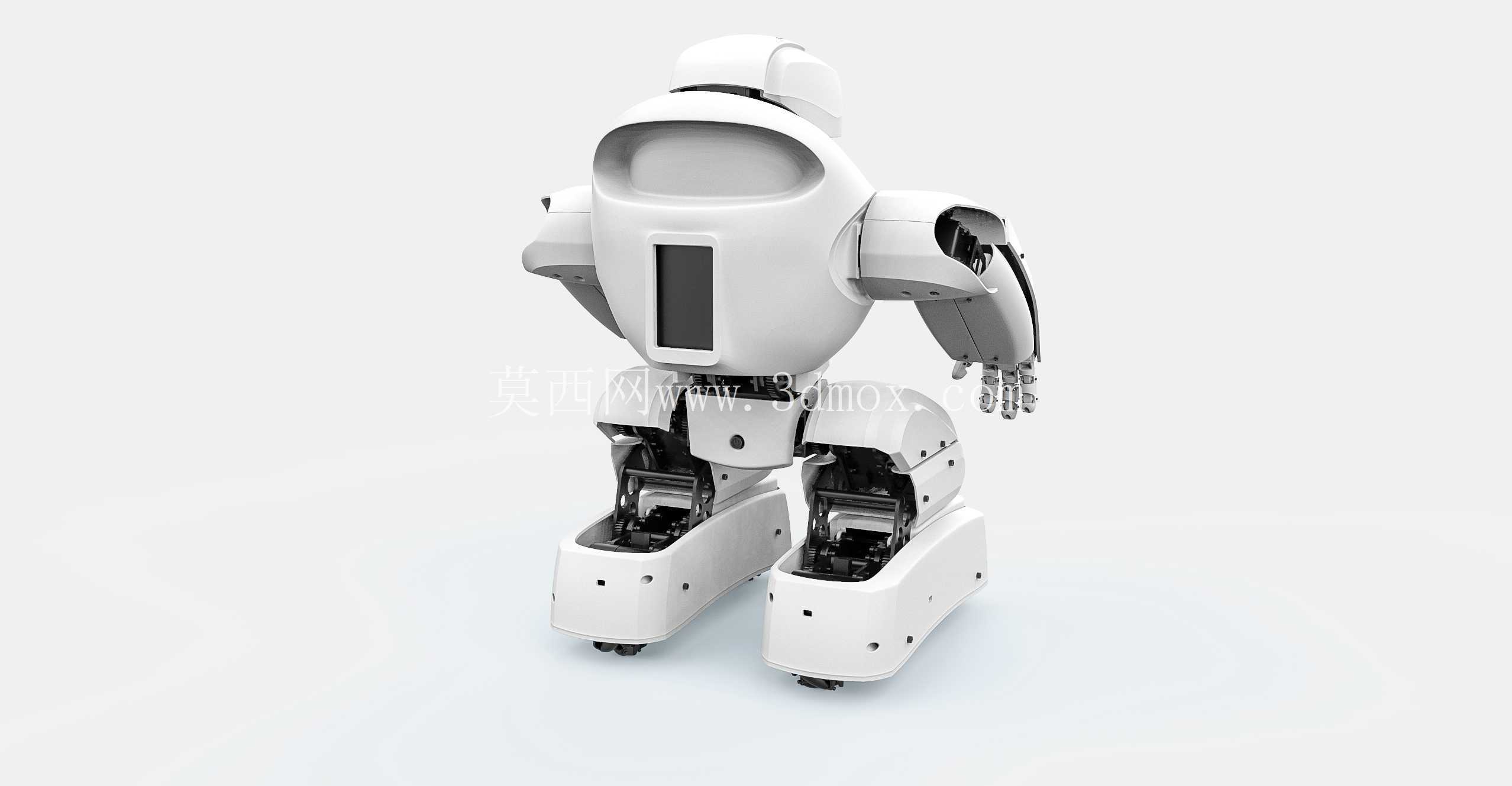

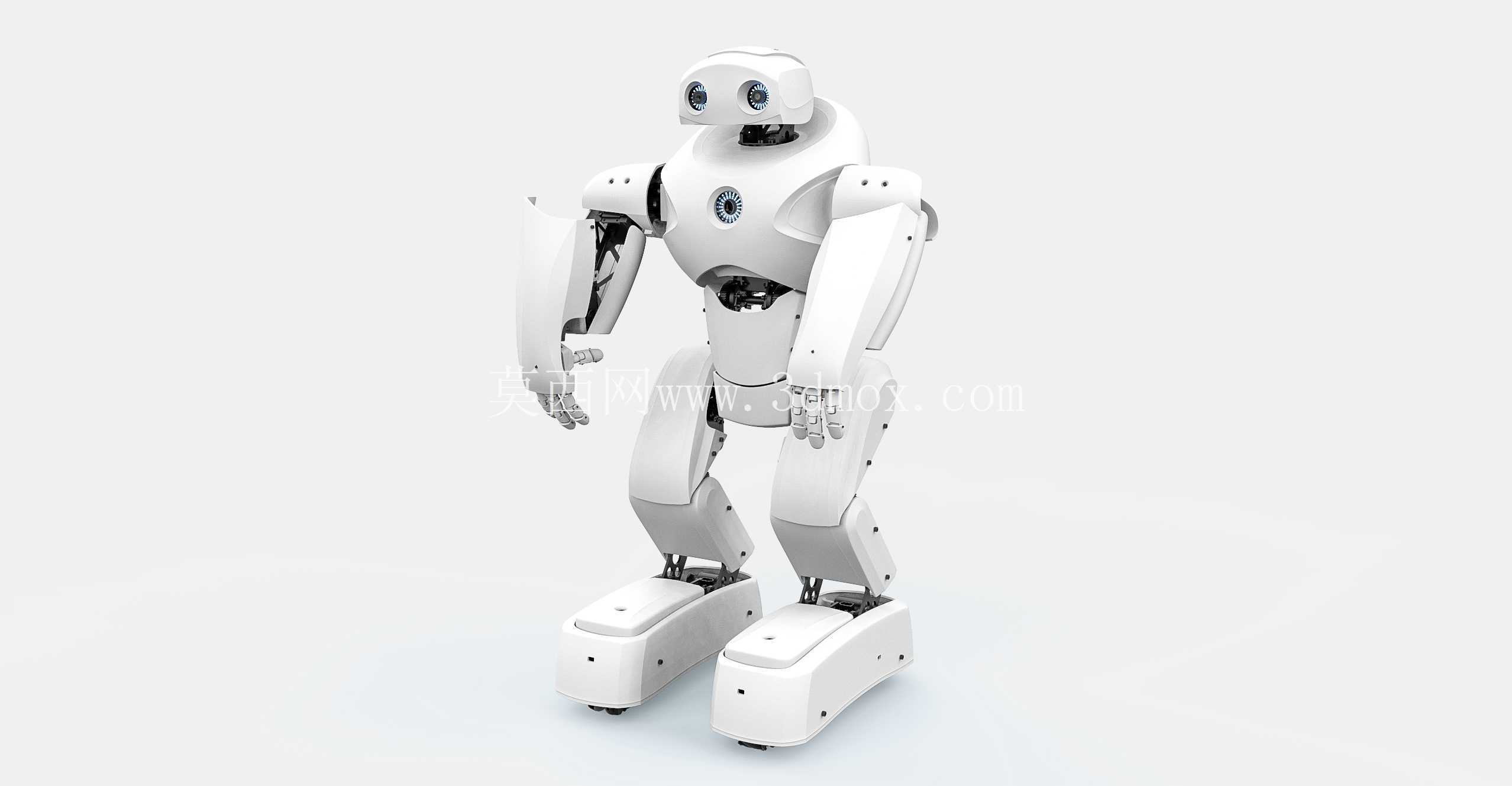

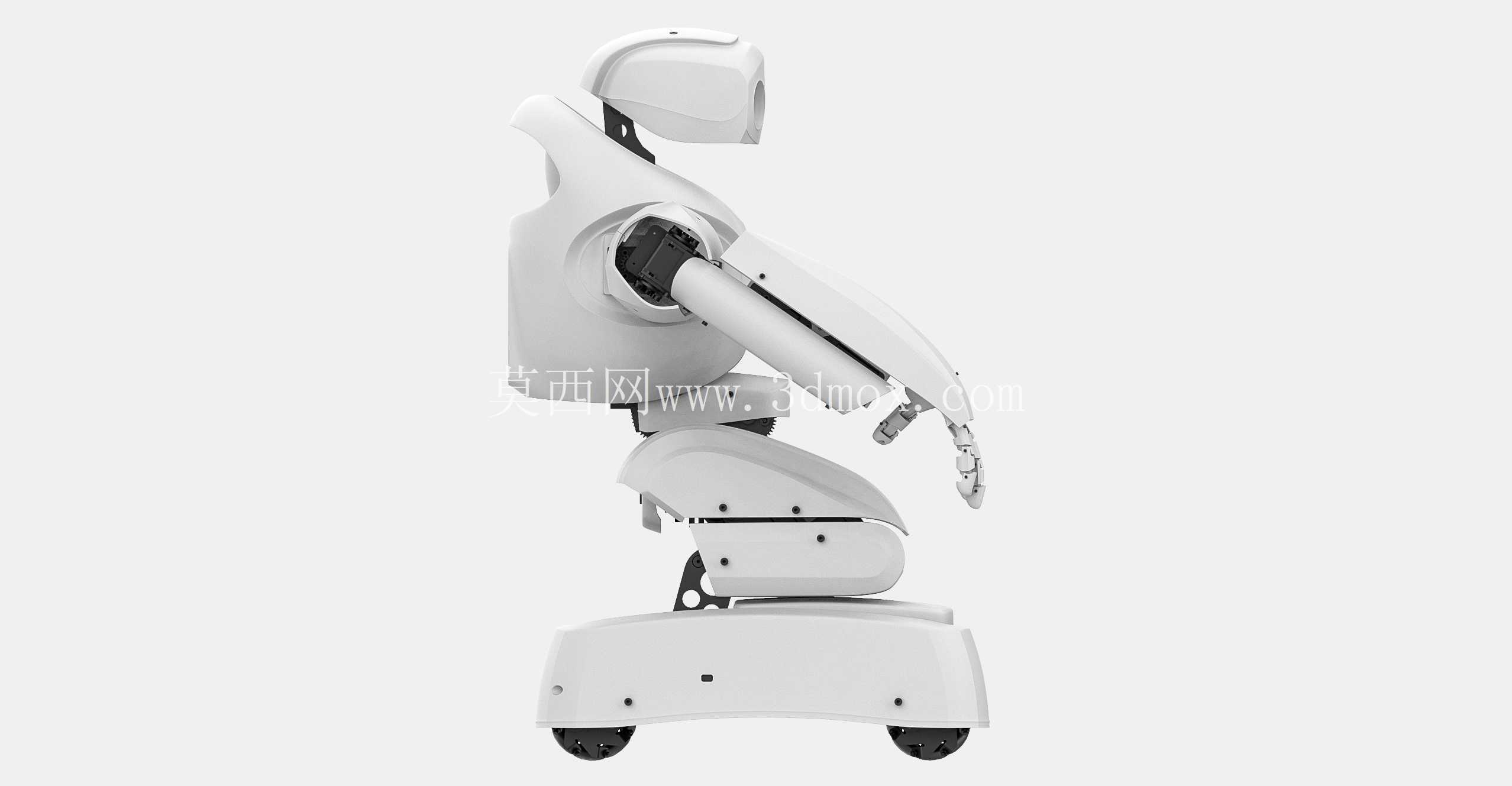

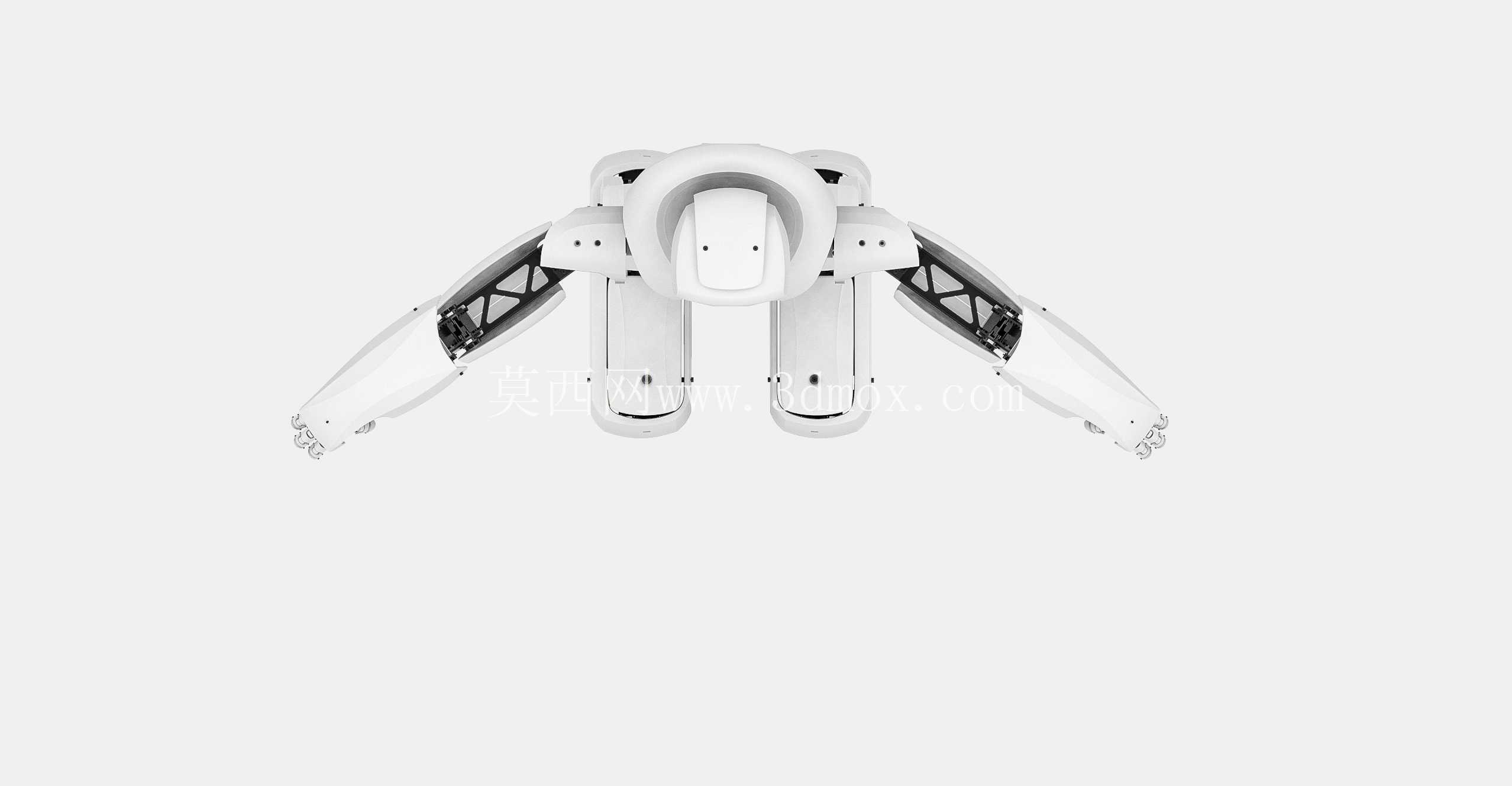

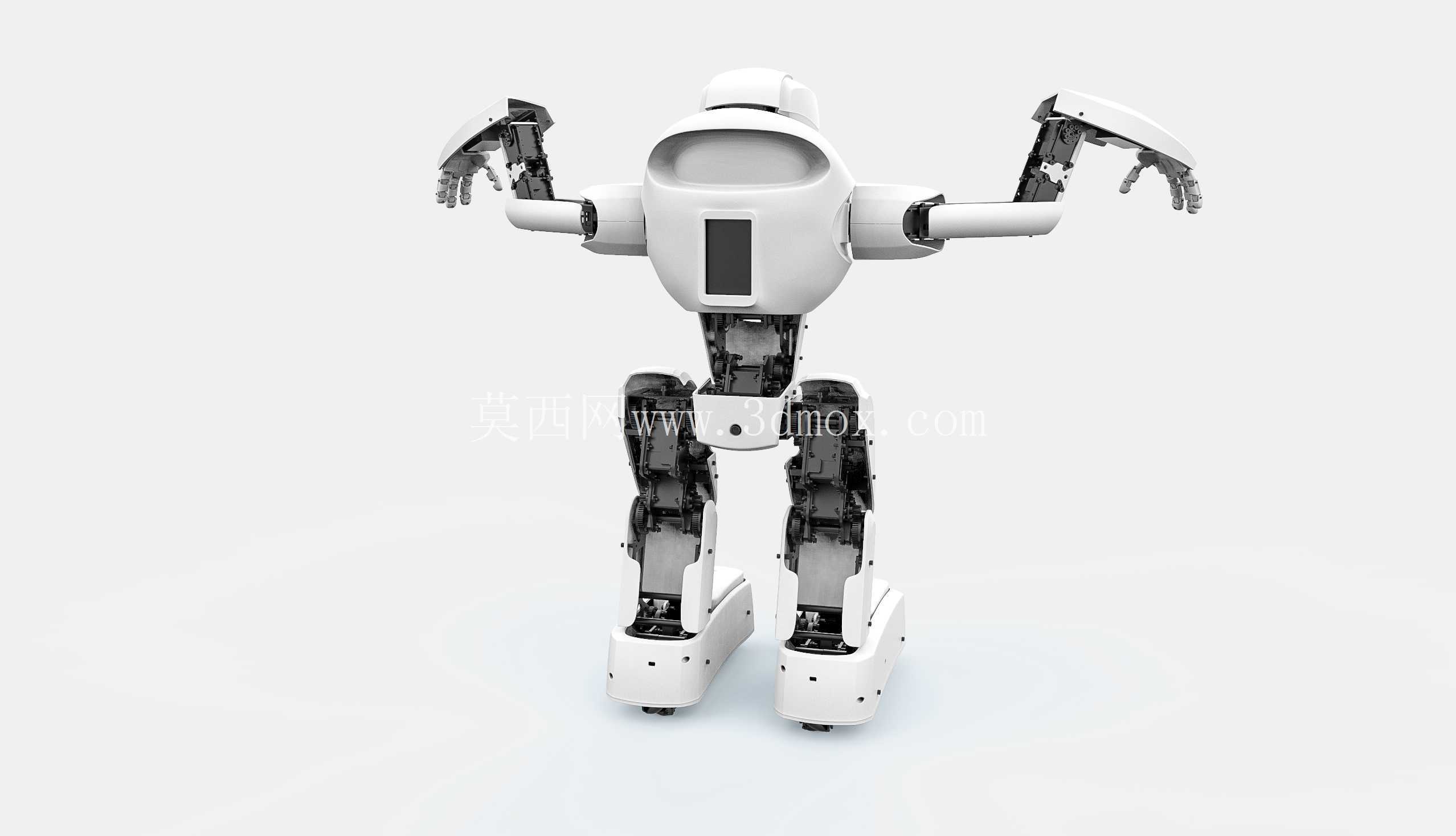

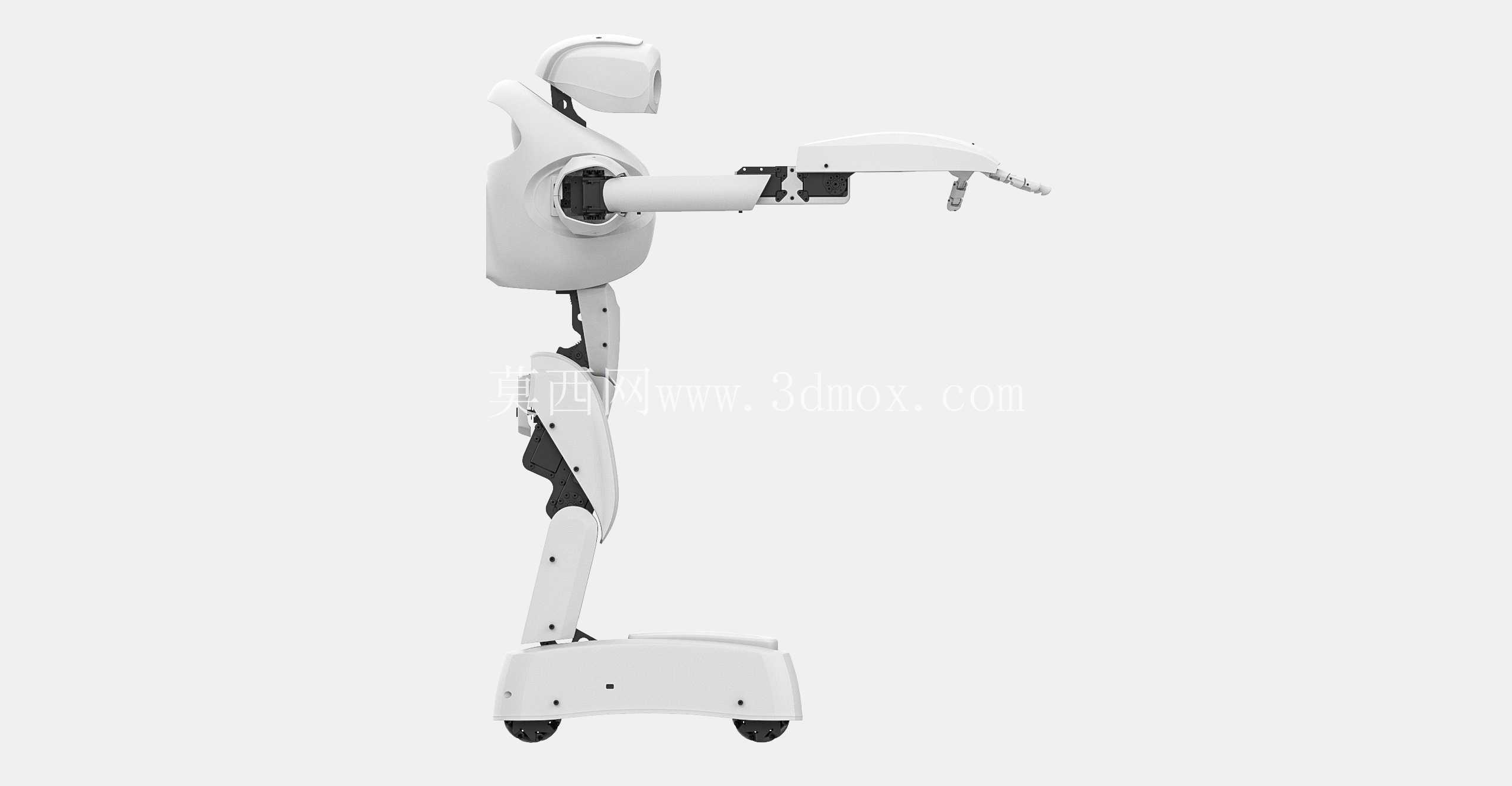

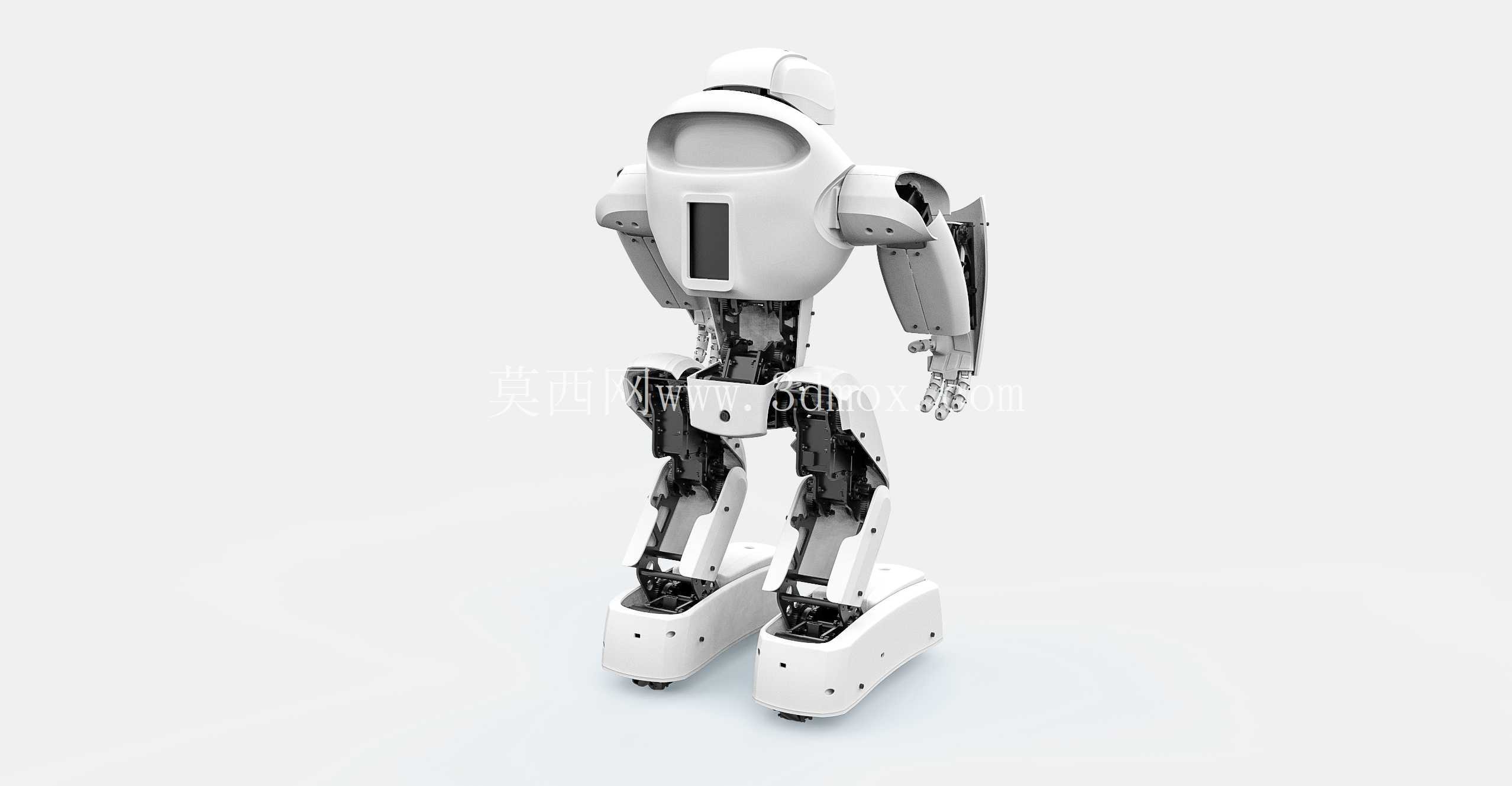

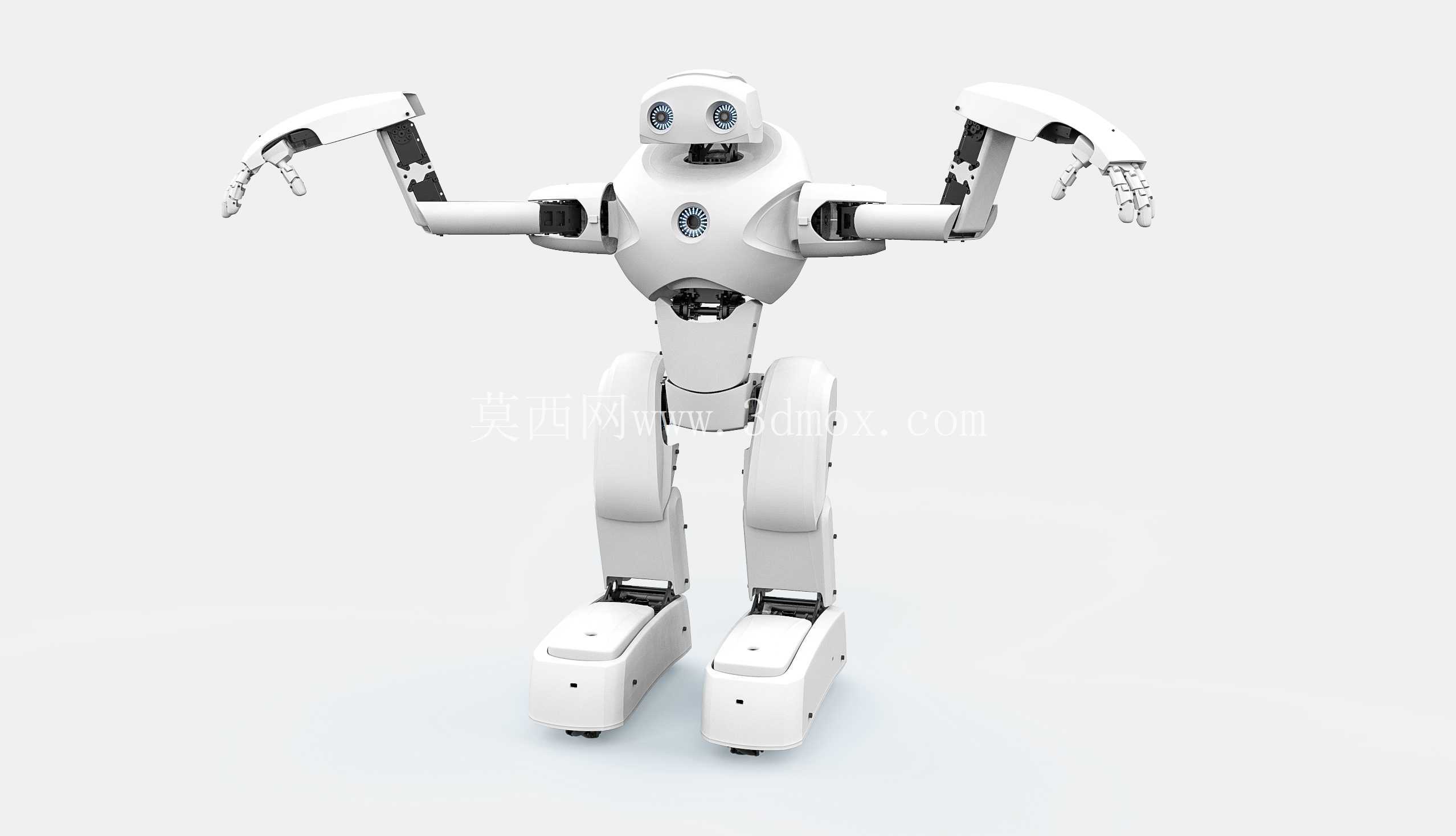

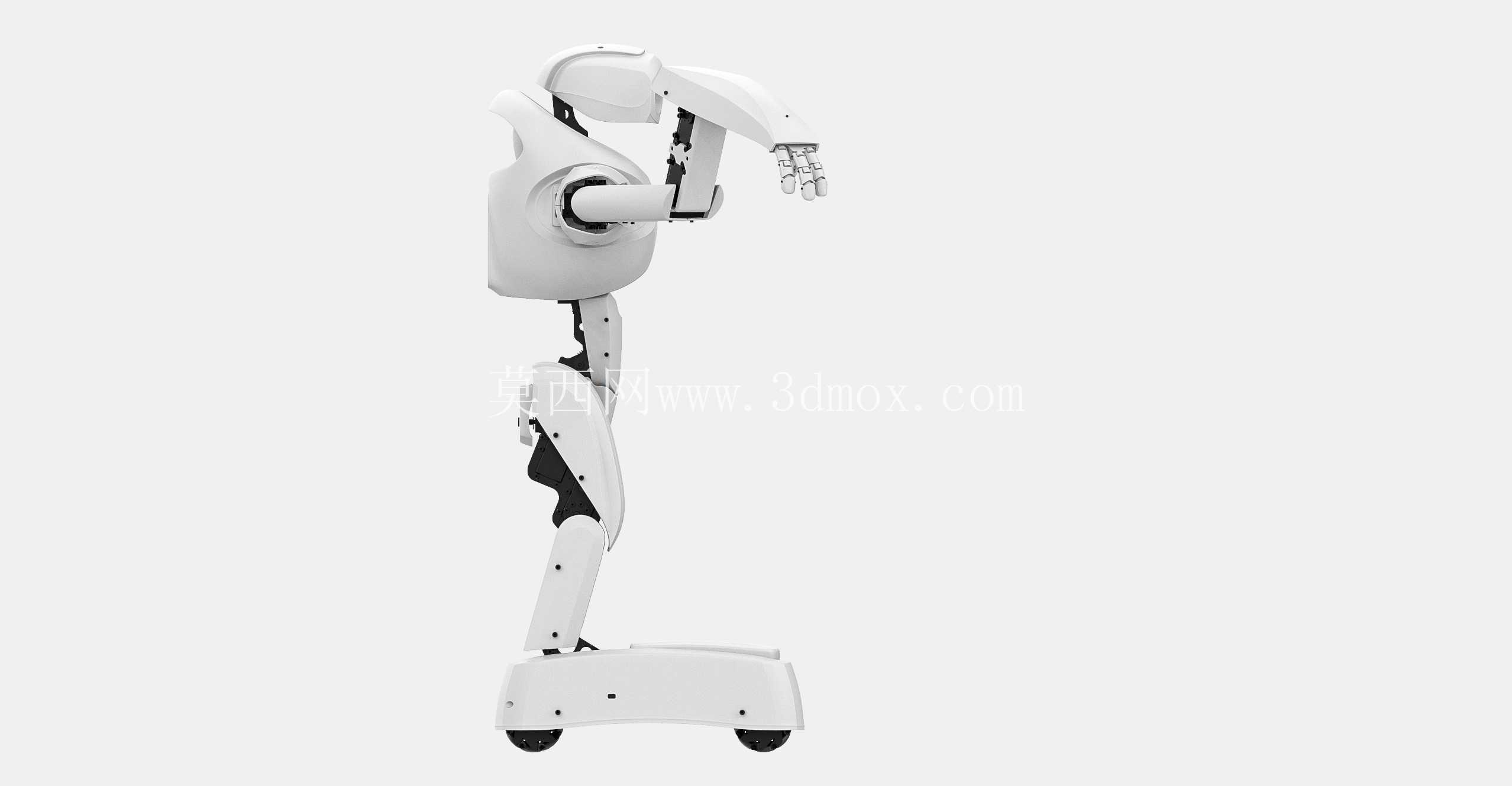

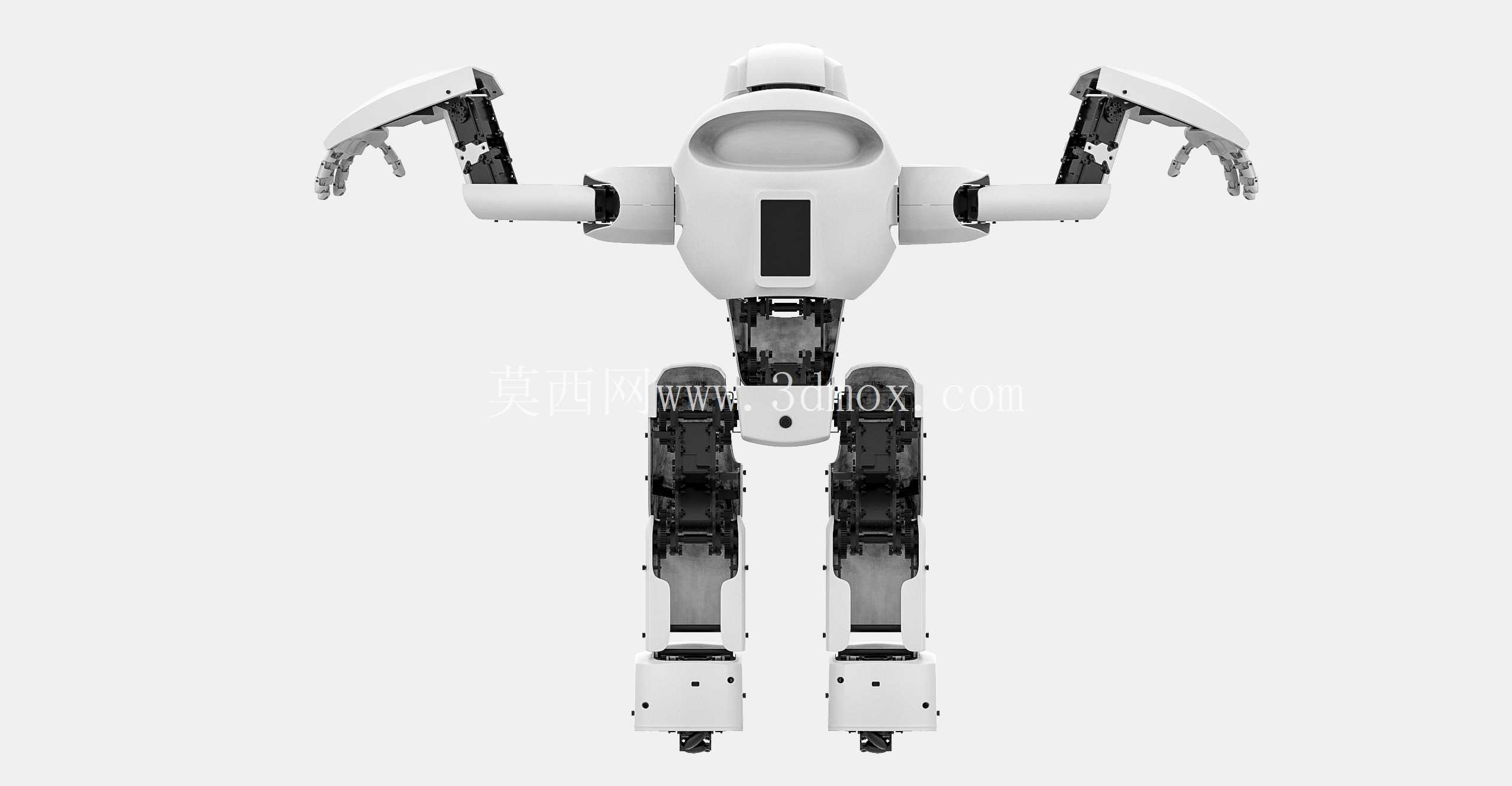

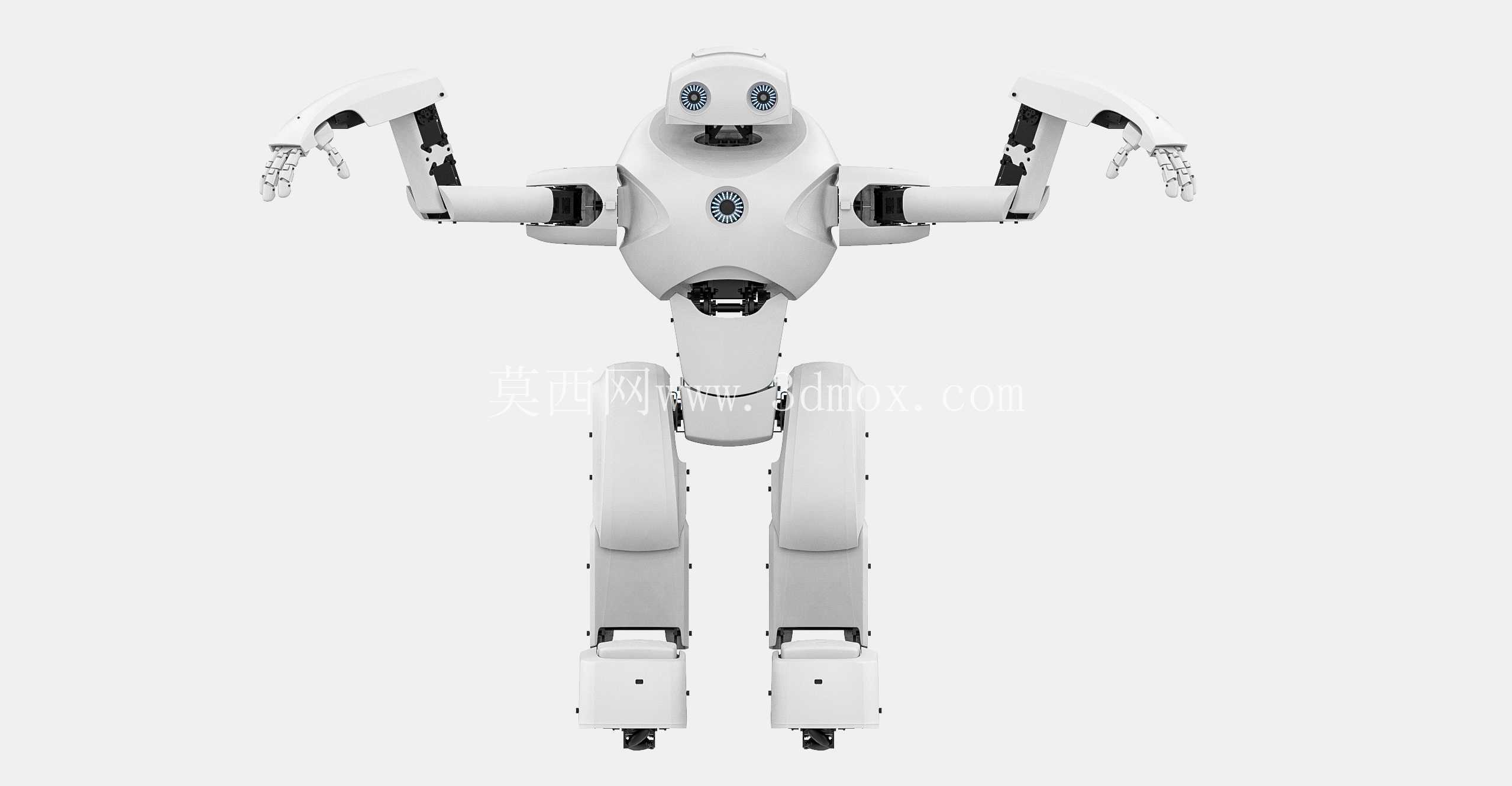

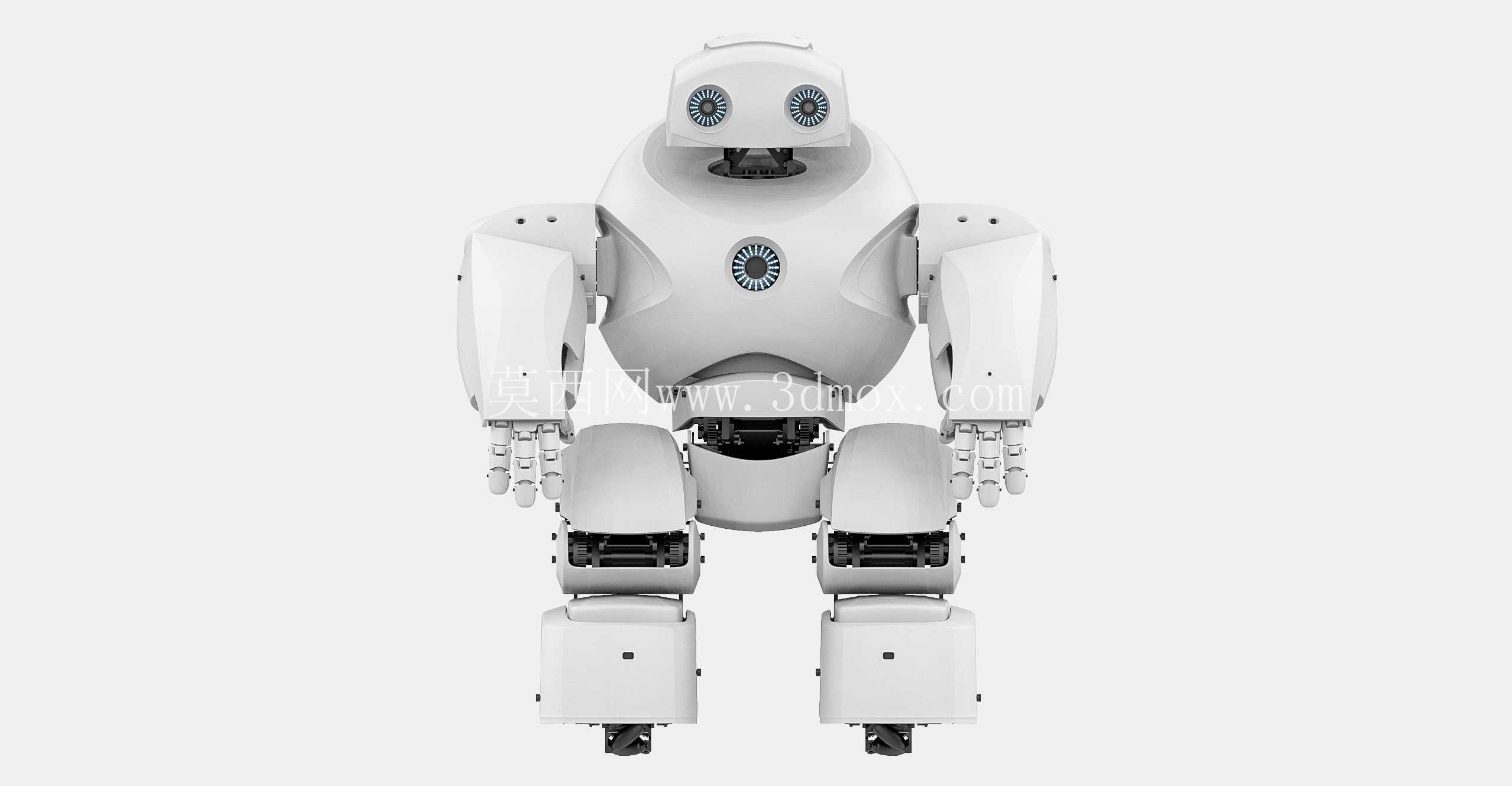

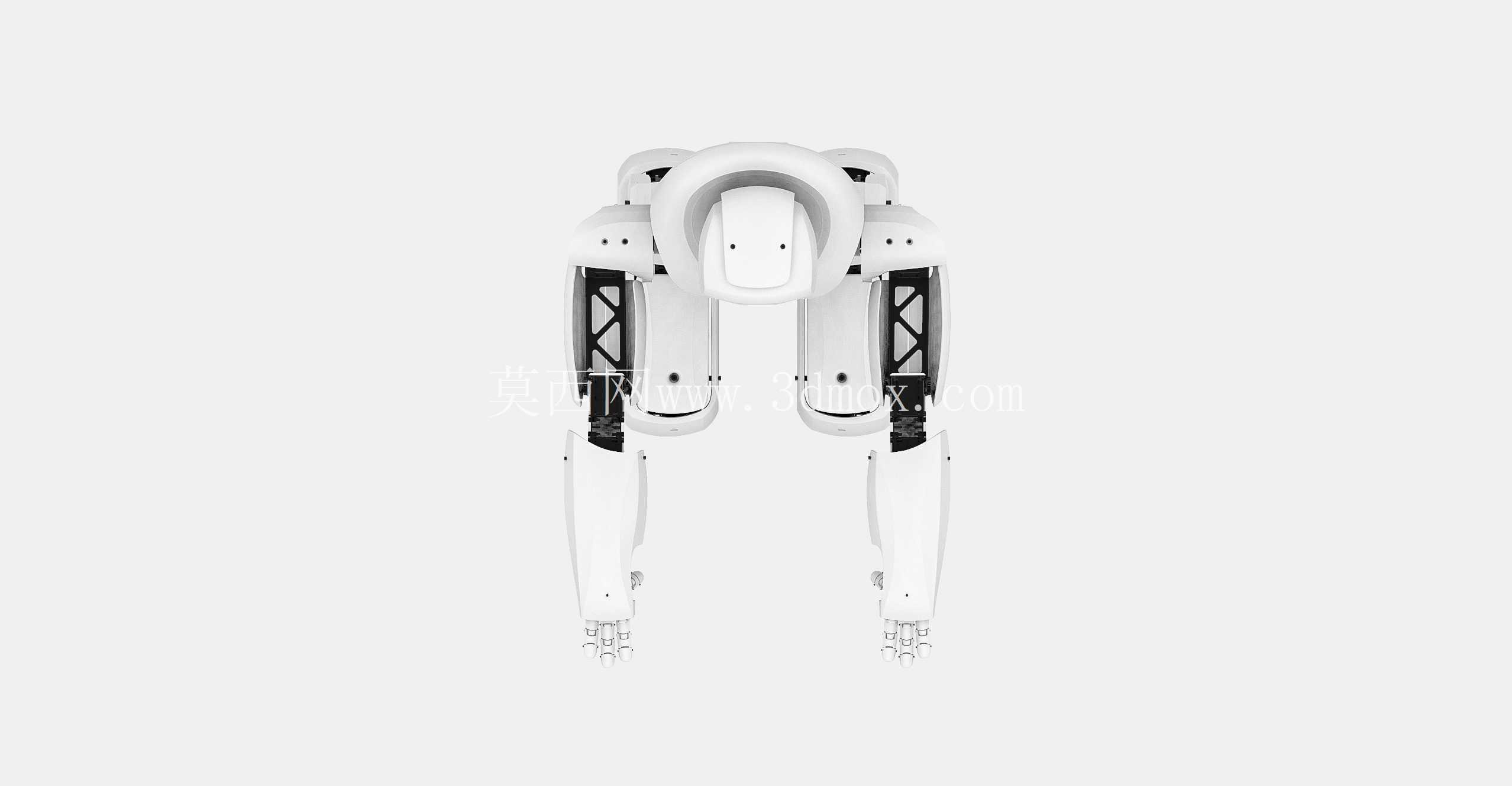

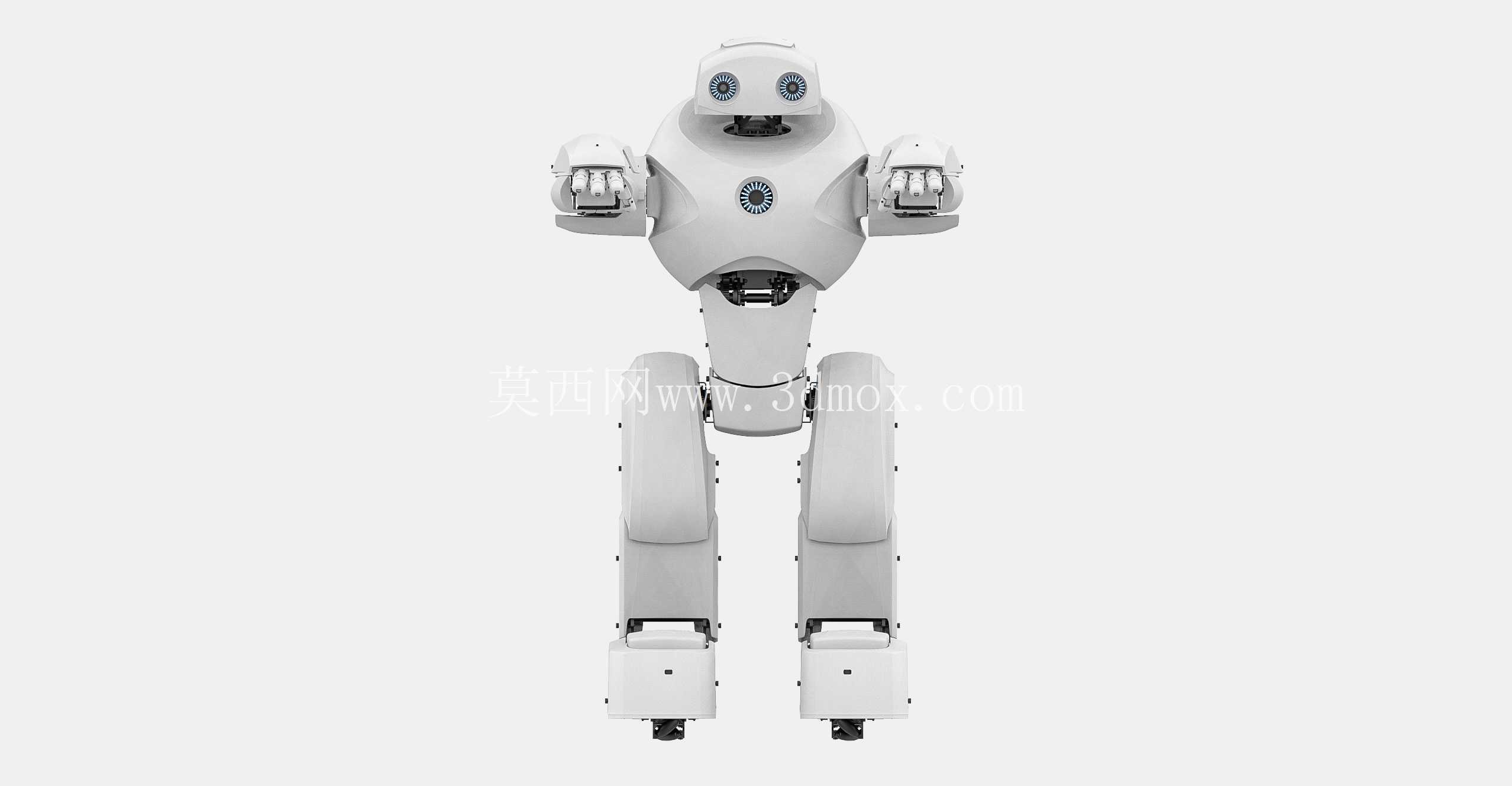

　　这款人形机器人的结构设计完全围绕中小学机器人教学场景展开，区别于工业级重载人形机器人的设计逻辑，整机在结构强度、运动自由度、装配难度之间做了针对性平衡，适配青少年科创教育的实操需求。从整机结构布局来看，躯干部分采用一体化框架式承力结构，核心控制模块与电源模块集成在胸腔腔体内部，腔体预留标准化安装孔位，既可以适配常规开源控制板的安装尺寸，也能满足学生自主更换传感器、拓展功能模块的改装需求，腔体边缘做了圆角过渡处理，避免教学实操过程中出现尖锐边角划伤的问题。上肢部分共设置6个运动自由度，单侧肩部配置两个正交布置的转动副，可实现手臂前后摆动、侧抬举动作，肘部设置单自由度转动副，配合腕部的转动结构，能够完成抓取教具、比划演示动作、完成简单搬运任务等教学演示动作，手臂外壳采用曲面包覆设计，内部走线全部隐藏在结构空腔内，既避免教学过程中线缆外露被拉扯损坏，也能让学生清晰观察到关节转动的运动逻辑，不会被杂乱走线干扰认知。

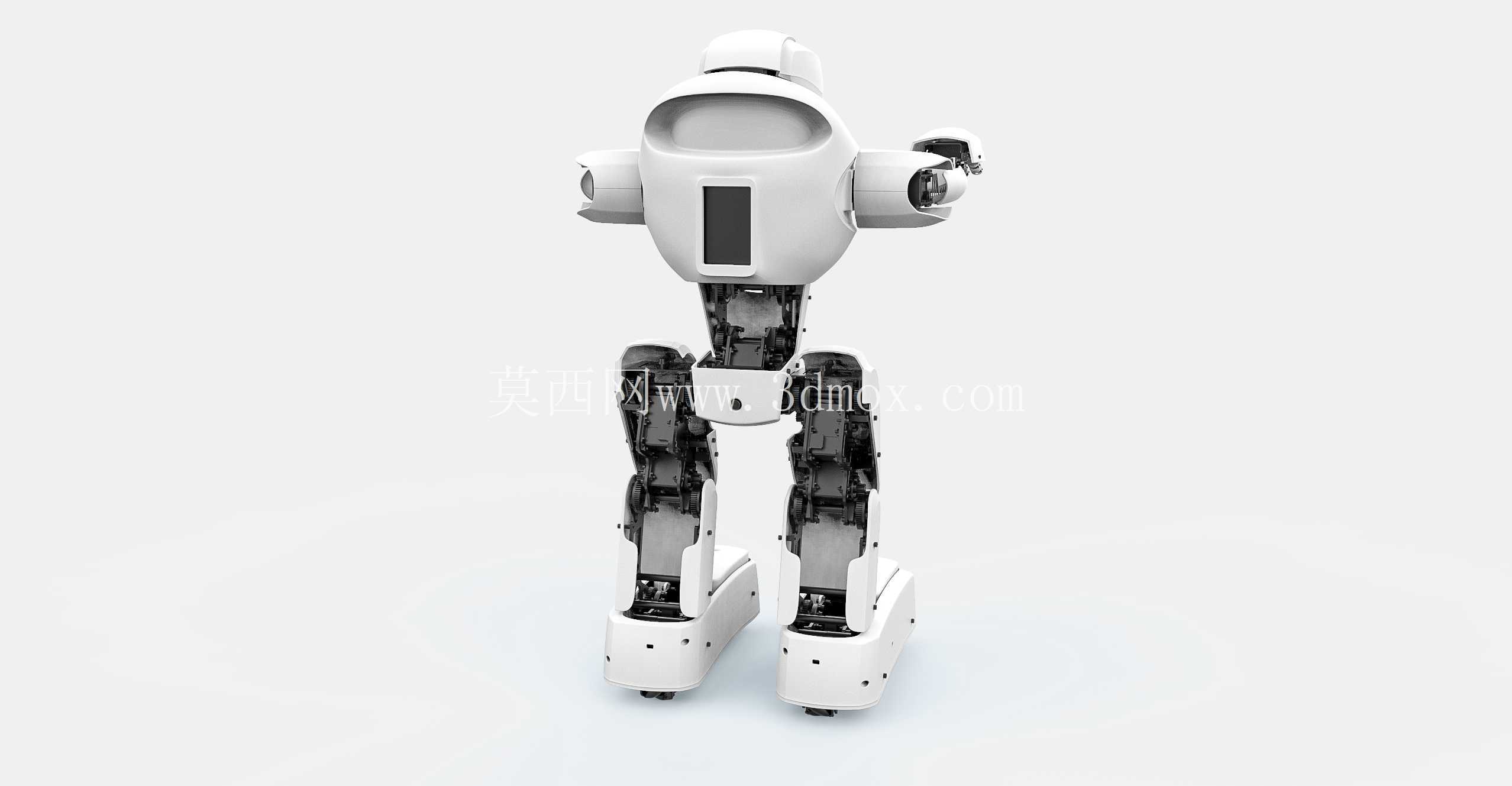

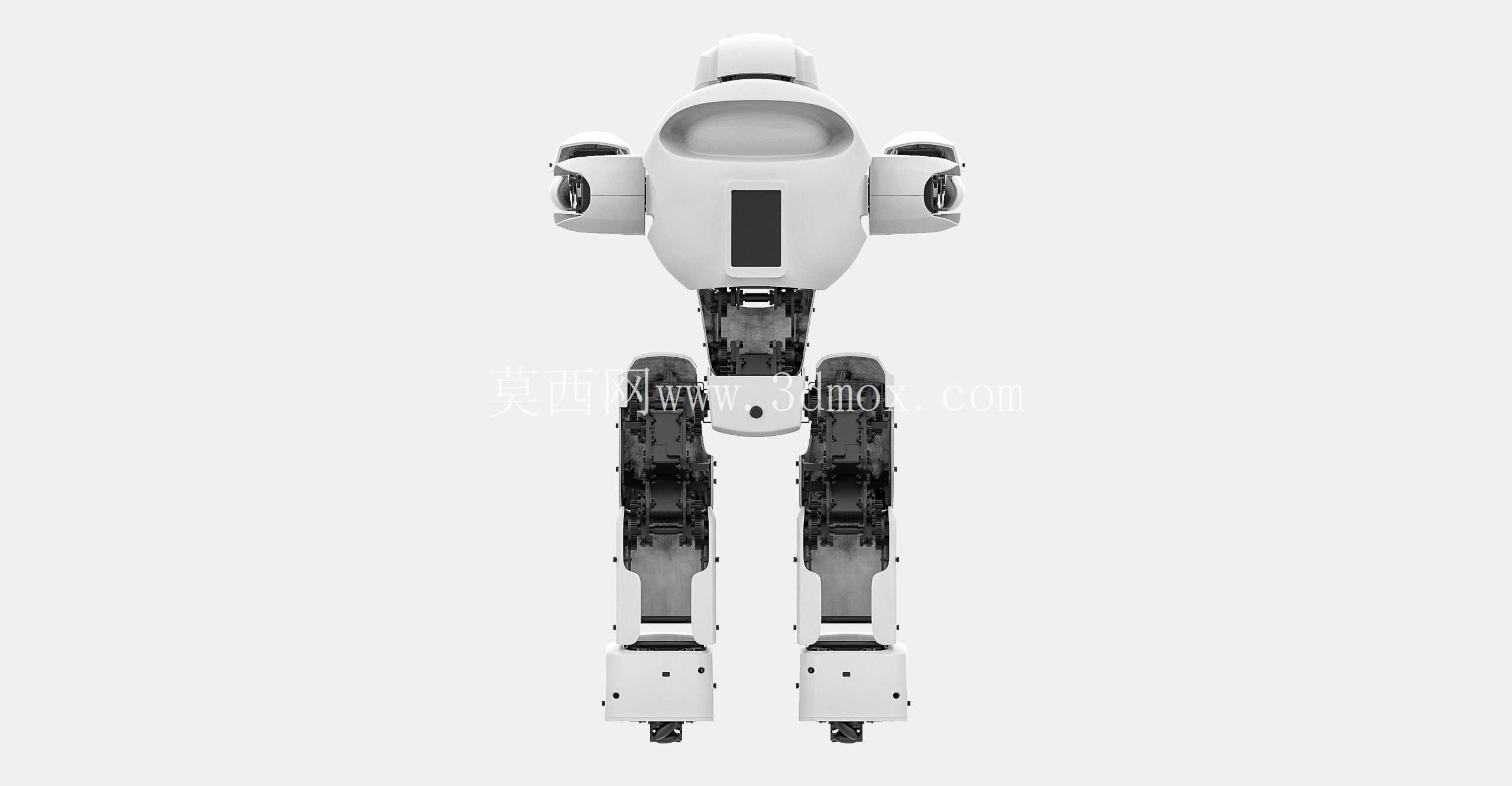

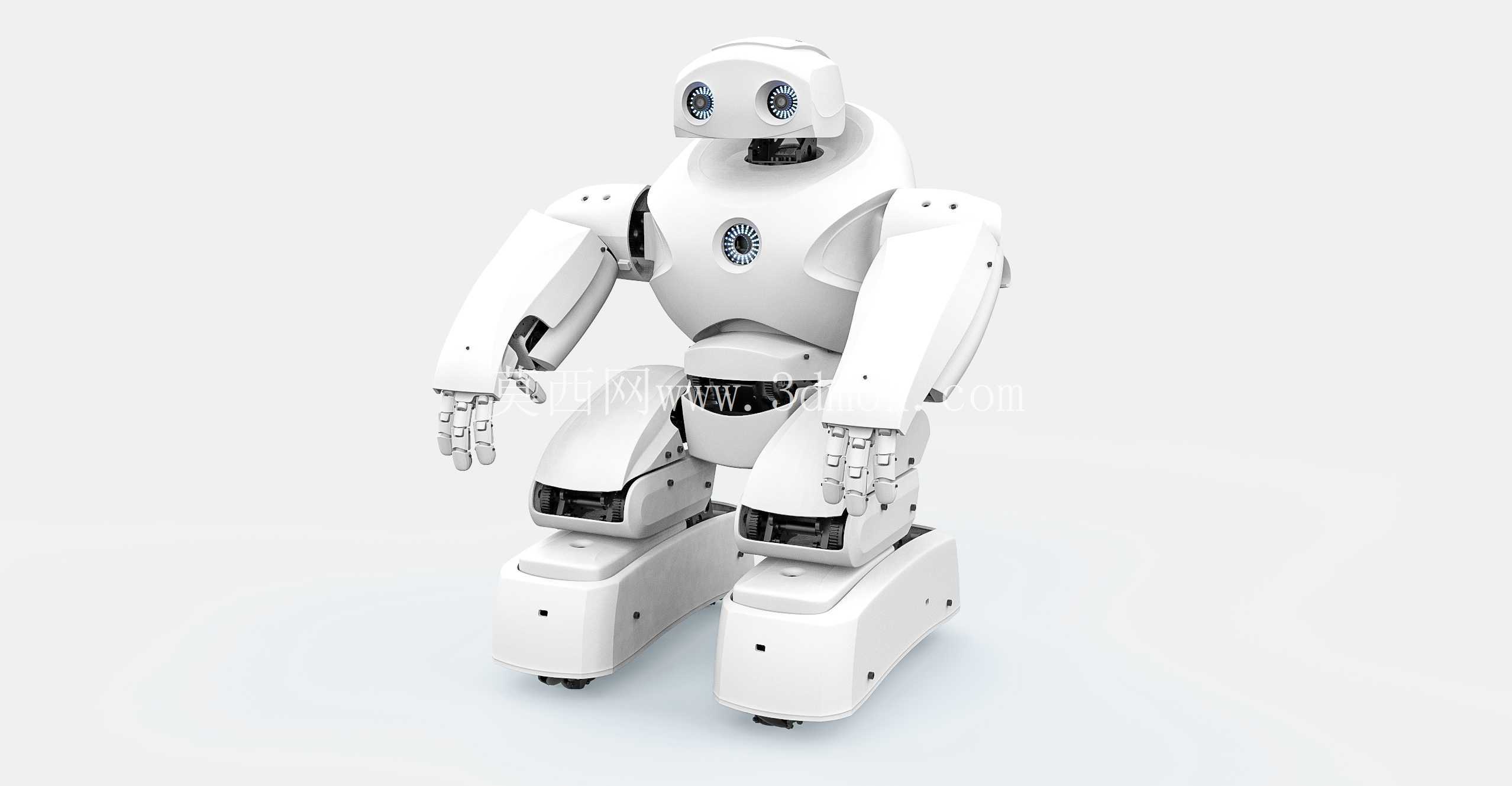

　　下肢部分是整机结构设计的核心，考虑到教学场景中对步态演示的需求，双侧髋部各配置两个自由度，可实现腿部前后摆动、侧方调整动作，膝部设置大角度转动副，能够完成下蹲、站起、原地转向等基础步态动作，足部采用加宽矩形支撑底座，底座底部预留防滑垫安装槽，静态站立时支撑面覆盖整机重心投影范围，无需额外辅助支撑即可保持稳定站立，降低了步态调试的入门难度，适合刚接触机器人编程的学生快速上手验证基础步态逻辑。

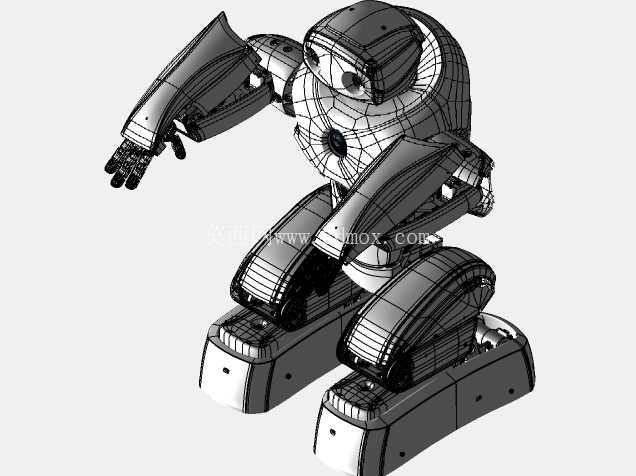

　　整机所有外露的连接结构都采用手拧快拆螺丝设计，学生不需要复杂工具就能完成整机拆装，直观理解每个关节的传动逻辑、部件连接关系，外壳曲面的建模过程也可以作为三维建模教学的典型案例，从曲面放样、网格划分到实体抽壳的全流程，都能对应到常规三维建模软件的教学知识点。关节处的传动结构全部采用模块化设计，每个关节的舵机安装位都做了统一的定位基准，单个关节损坏时可以直接替换标准件，不需要对整体结构做二次加工，降低教学过程中的设备维护成本。从安装边界来看，整机站立状态下的高度适配常规课桌摆放尺寸，不会遮挡教学视线，足部底座的占地面积小于A4纸张尺寸，在普通教室课桌上就能完成步态调试、动作演示等实验，不需要额外的大型实验台架。

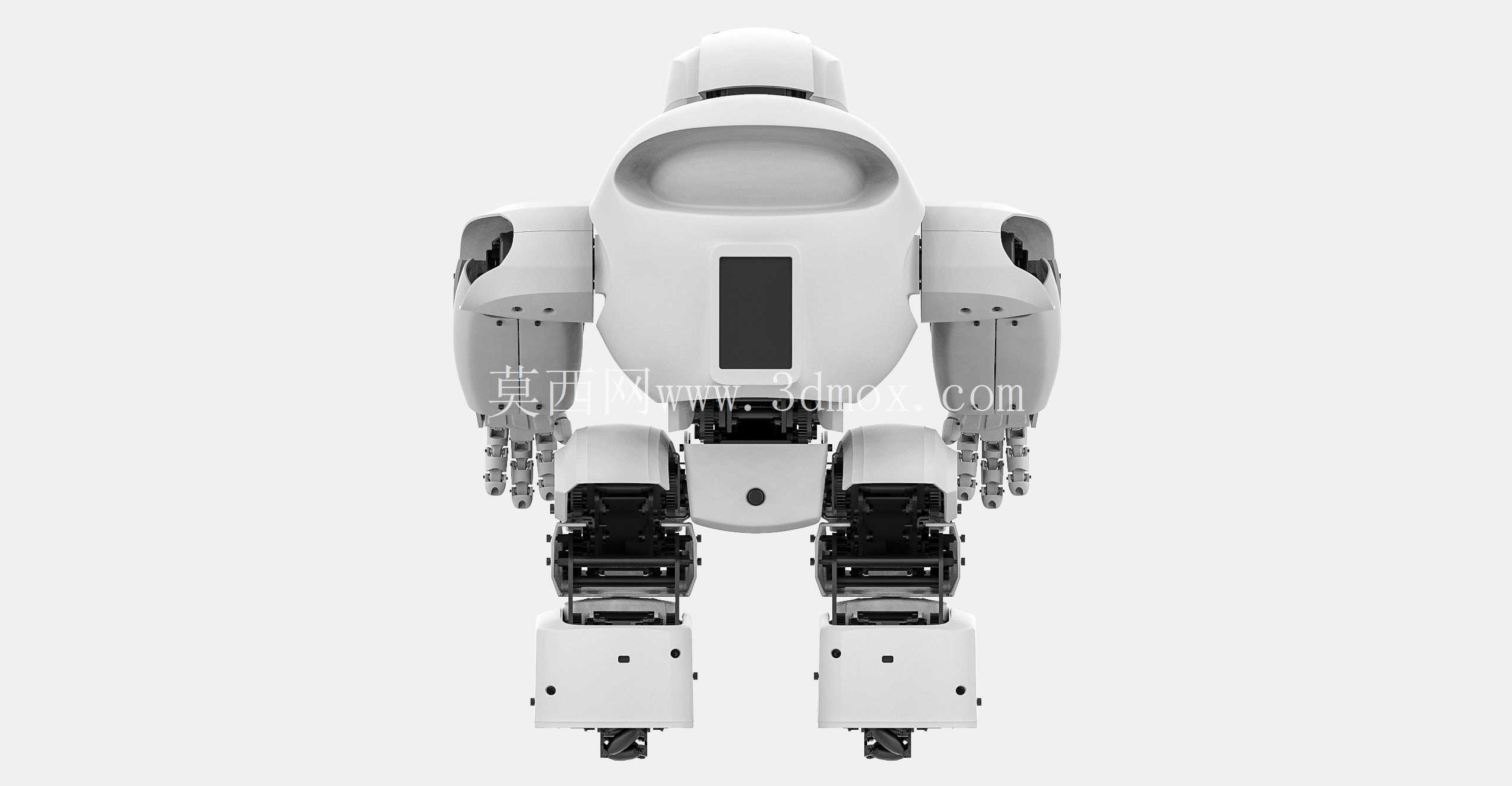

　　结构设计过程中特意控制了整机重量，所有非承力部件都采用轻量化结构设计，即使运动过程中出现倾倒情况，也不会砸伤学生或者损坏桌面设施，完全适配中小学科创教室的使用场景。在功能拓展性上，头部预留了视觉传感器、声音传感器的安装位，学生可以根据自己的编程需求自主加装传感器，实现视觉循迹、声音控制等拓展功能，背部预留了拓展接口的开孔，不需要破坏原有外壳结构就能完成线路外接。整机的运动关节转动范围都做了机械限位设计，避免学生编程时参数设置错误导致关节转动超程损坏舵机，每个限位结构的位置都经过反复调试，既保证足够的运动幅度满足演示需求，也能从机械结构层面保护核心传动部件。
