FRC赛事用单级翻转式伸缩管结构

这套伸缩翻转组合结构，最初的设计出发点是为FRC竞赛场景里的抬升、取放作业单元提供更易落地的执行端方案，很多参赛队伍在做抬升机构时容易陷入两级伸缩的工艺误区，总觉得行程要靠多级嵌套来凑，却忽略了多级管套配合的加工精度要求——普通学生工坊的加工设备很难保证多节套管的同轴度，一旦套与套之间的间隙控制不好，伸缩过程就会出现卡滞、晃动，直接影响竞赛时的动作完成效率。这套结构把翻转二级的功能整合到单级伸缩管上，总抬升高度和常规两级伸缩管基本持平，但加工难度直接降了一个档次，所有管材都可以直接采购现成的标准型材，不需要自己做套管的精加工，只需要在对应安装位做打孔、攻丝处理就能完成主体装配，非常适合竞赛场景下短周期、有限加工条件的制作需求。

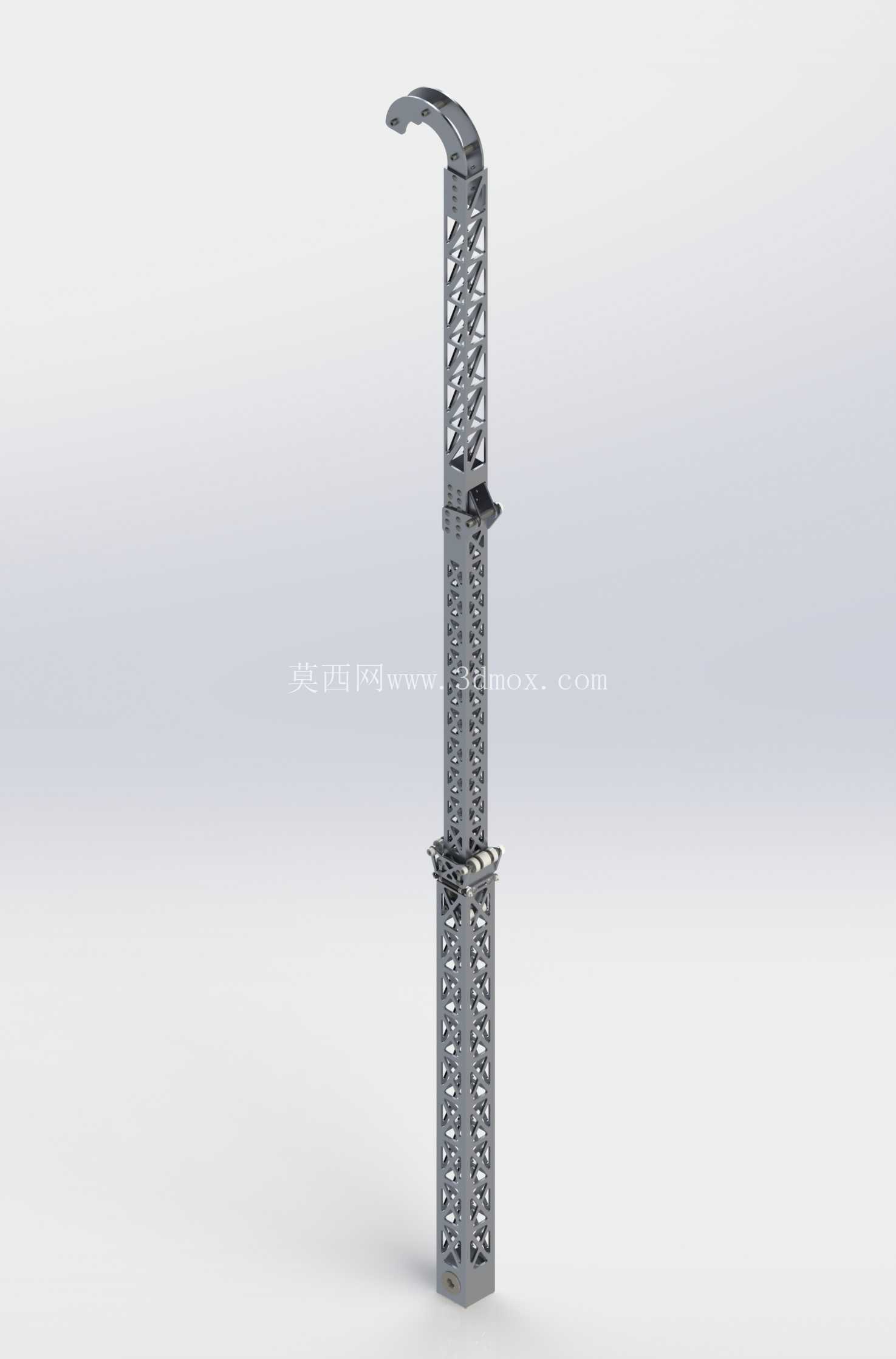

从实际功能逻辑来看，这套结构的伸缩运动完全靠轴承做导向承载，没有采用传统伸缩管常用的衬套结构，这一点是针对竞赛场景的高频往复动作做的优化：衬套在长时间往复运动后容易出现磨损间隙，尤其是竞赛现场没有充足的维护时间，一旦衬套磨损产生旷量，抬升末端的定位精度就会直接失控，而采用轴承导向的话，滚动摩擦的阻力更小，对驱动电机的扭矩要求更低，同时轴承的磨损周期更长，整场赛事下来基本不需要做间隙调整，稳定性更有保障。整套结构的总行程可以做到40英寸，完全覆盖FRC赛事里常见的抬升高度需求，不管是把游戏道具抬到高层得分区，还是完成机器人自身的攀爬挂杆动作，这个行程量都能满足要求。

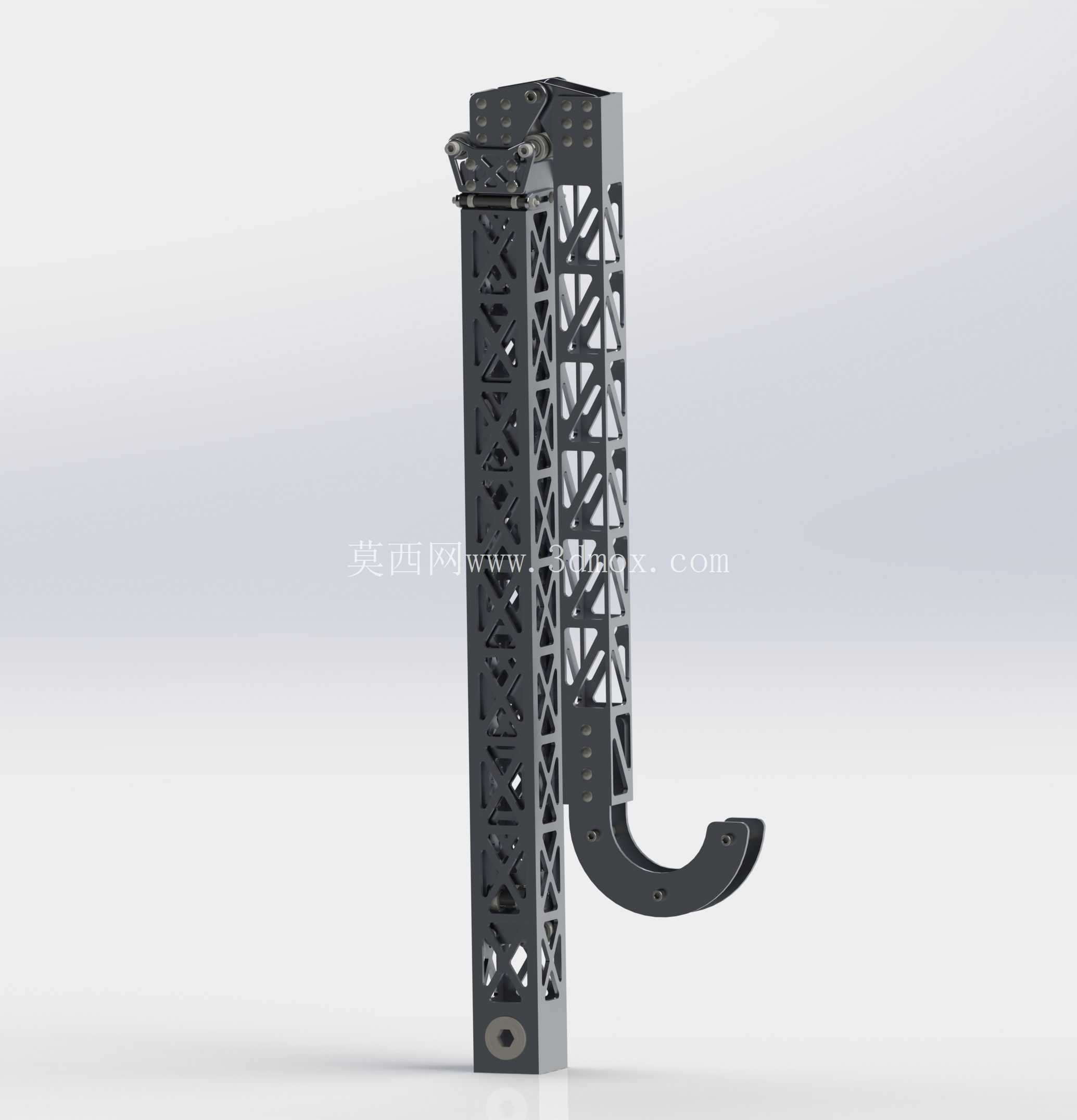

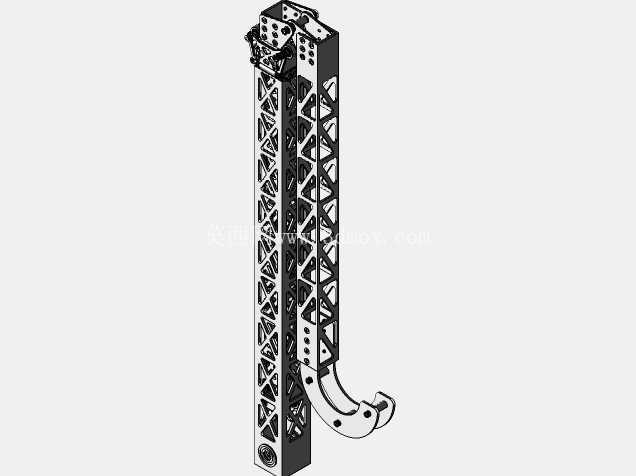

结构的重量控制也做了针对性优化，整套系统的预计重量只有4.53磅，在竞赛机器人的重量配额里占比很小，不会给底盘的行走驱动带来额外负担。主体框架部分做了镂空的X型加强筋设计，不是为了视觉上的科技感，而是经过受力仿真验证的：伸缩管在完全伸出的状态下，末端承受负载时会给根部带来很大的弯矩，X型的镂空结构可以在尽量减少材料用量、降低自重的前提下，保证框架的抗扭、抗弯刚度，不会因为负载作用出现框架变形，导致伸缩卡滞。翻转关节的位置布置在伸缩管的根部，和伸缩驱动的安装位做了集成，不需要额外单独做翻转的安装支架，进一步压缩了结构的整体安装空间，安装边界控制得非常紧凑，不管是把这套结构装在机器人的前端、侧端还是顶部，都不会和底盘上的行走轮、电池、控制模块等其他部件产生空间干涉。

从安装适配性来看，结构上的所有安装孔位都做了等间距的标准化设计，可以直接和FRC赛事里常用的铝型材框架兼容，不需要额外做转接板，装配的时候只需要用标准螺栓就能完成固定，后期如果需要调整安装位置，也可以顺着型材槽直接滑动调整，不需要重新打孔。翻转动作的驱动可以直接适配标准的舵机或者减速电机，安装位的孔距预留了常用电机的安装尺寸，不需要自己设计定制的电机支架，伸缩部分的驱动可以选择同步带、链条或者直线丝杆，结构上预留了多种驱动的安装空间，参赛队伍可以根据自己手里的现有物料灵活选择驱动方案，不需要被单一的驱动形式限制。

在实际赛事应用里，这套结构除了用来做抬升机构，还可以通过更换末端的执行件，实现道具夹取、挂杆攀爬、障碍推除等多种功能，结构本身的通用性很强。比如在需要完成攀爬任务的时候，可以在伸缩管末端加装挂钩，伸缩管伸出后挂钩挂住场地上的横杆，再通过翻转关节的动作把机器人整体拉抬起来，整个动作的稳定性比纯多级伸缩的结构要好很多，因为单级管的刚性比多级嵌套的套管更好，伸出后不会出现多级管常见的下垂晃动感，动作的定位精度更高。另外，因为没有衬套的配合间隙，这套结构在伸出到位后的重复定位精度可以控制在很小的范围内，对于需要精准放置道具的得分任务来说，能有效减少因为机构晃动导致的得分失败概率。

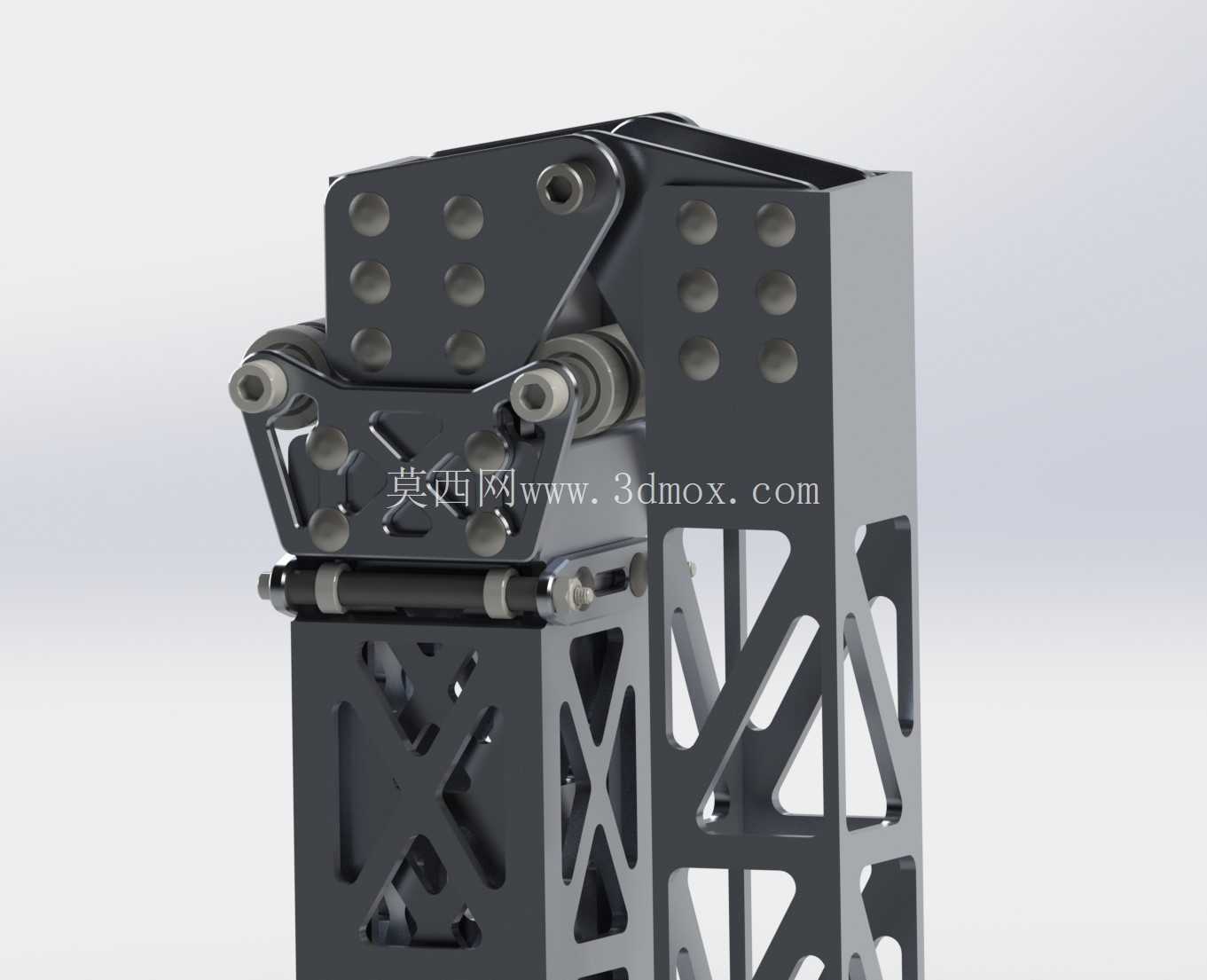

从结构设计的细节来看，翻转关节处采用了双轴承支撑的布局，两个轴承分别布置在关节转轴的两端，抵消翻转动作带来的径向力，避免转轴因为单侧受力出现弯曲变形，同时关节处的限位块做了集成设计，不需要额外在外部加装机械限位，结构翻转到设定角度后会直接被内置的限位面挡住，防止过翻导致的结构损坏。伸缩管的末端也做了缓冲安装位，可以加装缓冲垫或者缓冲弹簧，在伸缩管收回到底的时候起到缓冲作用，避免硬碰撞对结构和驱动电机造成冲击损伤。整个结构的所有零件都没有复杂的曲面造型，全部是规则的板件、型材和标准件，不管是用激光切割、数控铣削甚至是手工切割打磨，都能完成零件加工，对加工设备的要求极低，非常适合学生团队、入门级机器人爱好者参考制作，也可以作为工业场景里轻载抬升机构的原型参考，在一些轻负载、短行程的自动化抬升工位上，只需要根据实际负载调整管材的壁厚和轴承的规格，就可以直接落地使用。
