小型有刷直流驱动电机三维结构数模

　　这款小型直流电机的数模还原了量产有刷直流电机的完整结构细节，从输出轴的公差配合到尾部接线端子的排布都做了1:1的结构复刻，适合做小型设备动力选型阶段的装配干涉校验，也能直接用于教学演示类的三维装配动画制作。日常做消费类电子结构设计、小型自动化教具开发、桌面级智能设备研发的时候，这类小功率直流电机是最常用的动力执行元件，比如桌面小型传送带的驱动、智能门锁的锁舌伸缩动力、手持小型打磨工具的动力源、儿童电动玩具的行走驱动，都会用到同规格的圆柱型直流电机。

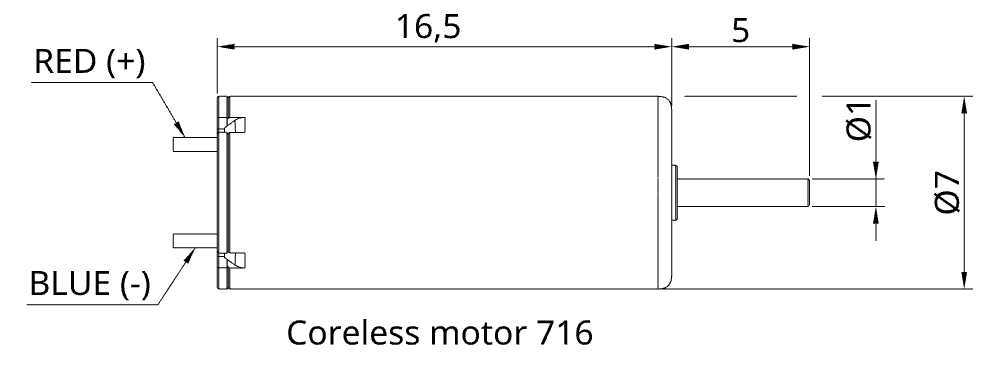

　　做结构设计的时候，最容易忽略的就是电机本体的安装边界和周边走线空间，这个数模把电机外壳的圆柱度公差、输出轴的伸出长度、轴径的配合公差带、尾部两个接线端子的极性排布和突出高度都做了精准还原，能直接导入装配体里做静态干涉检查，不用再反复核对二维样本的尺寸参数，能减少前期选型阶段的尺寸核对工作量。从设计思路上看，这类圆柱型直流电机采用的是经典的分体式端盖压装结构，外壳采用拉延成型的薄壁钢壳，既保证了内部磁钢的安装定位精度，又能最大限度控制本体重量，输出轴端采用含油轴承支撑，能满足低转速、小负载工况下的长寿命运行需求，尾部的端盖上预留了两个接线柱，红色对应正极、蓝色对应负极，接线时不用额外做极性标识，能降低生产装配阶段的接线错误率。

　　实际选型应用的时候，要注意几个安装边界的细节：首先是电机本体的圆柱外径，安装时如果采用抱紧式安装结构，抱紧箍的内径要和电机外壳外径留0.02-0.05mm的间隙，压装时不能过度挤压外壳，否则会导致内部磁钢移位，出现转子扫膛的问题；其次是输出轴的轴向窜动量，数模里还原了实际产品的轴向窜动间隙，做输出端联轴结构设计的时候，要给轴端预留0.1-0.3mm的轴向活动空间，不能把输出轴完全顶死，否则会加大运行时的负载，缩短电机使用寿命；另外尾部的接线端子突出高度也要纳入安装空间核算，很多设计人员做结构排布时只算电机本体的长度，忽略接线端子和焊接导线后的折弯空间，最后装配时出现导线被端盖挤压破皮的问题，这个数模把端子的突出长度和接线后的最小折弯半径都做了示意，能提前规避这类装配问题。

　　从功能特性上看，这类直流电机的调速范围宽，通过调整输入电压就能实现0到额定转速的无级调速，启动扭矩大，在小型设备的启停阶段能快速带动负载达到额定转速，而且控制电路简单，不需要复杂的驱动模块，只用简单的MOS管通断就能实现正反转和转速控制，成本也相对低廉，非常适合对成本敏感的消费类产品和小型自动化设备。做三维建模的时候，这类电机的结构看似简单，但很多细节如果还原不到位，导入装配体后就会出现干涉问题，比如输出轴端的卡簧槽位置、端盖和外壳的压装止口尺寸、接线端子的中心距，这些细节如果和实际产品有偏差，后续开模或者做零件加工的时候就会出现装配不上的问题，这个数模在这些细节上都做了精准的还原，能直接用于结构设计阶段的装配参考，不用再单独测绘实物。另外在做设备的运动仿真时，这个数模的输出轴和本体做了独立的运动副设置，能直接添加旋转驱动，模拟电机实际运行时的输出状态，配合传动结构做运动干涉检查，验证整个传动链路的运行是否顺畅。日常做通讯类小型外设、桌面办公设备、家用小电器的结构设计时，这类小尺寸直流电机的应用频率非常高，提前把这类标准动力元件的精准数模纳入常用选型库，能大幅缩短前期方案设计的周期，不用每次选型都重新建模核对尺寸，也能减少因为尺寸核对错误导致的后续改模问题。
