航模用外转子无刷动力电机结构

这款外转子无刷动力单元，核心应用场景集中在小型固定翼航模、多旋翼无人机、小型无人车船的动力驱动环节，区别于传统有刷电机的换向结构，其采用电子换向逻辑，能在高转速工况下维持稳定的动力输出，同时大幅降低换向火花带来的电磁干扰与结构磨损，适配对动力重量比、响应速度有较高要求的小型无人载具领域。从实际用途来看，该电机可直接搭配对应规格的螺旋桨，为4S锂电供电级别的航模设备提供拉力输出，也可通过减速组适配小型车船的轮系、桨系驱动，覆盖从入门级休闲航模到小型作业类无人设备的动力需求，在日常航模调试、小型无人平台改装场景中，这类KV值的外转子电机属于适配性较广的通用动力部件。

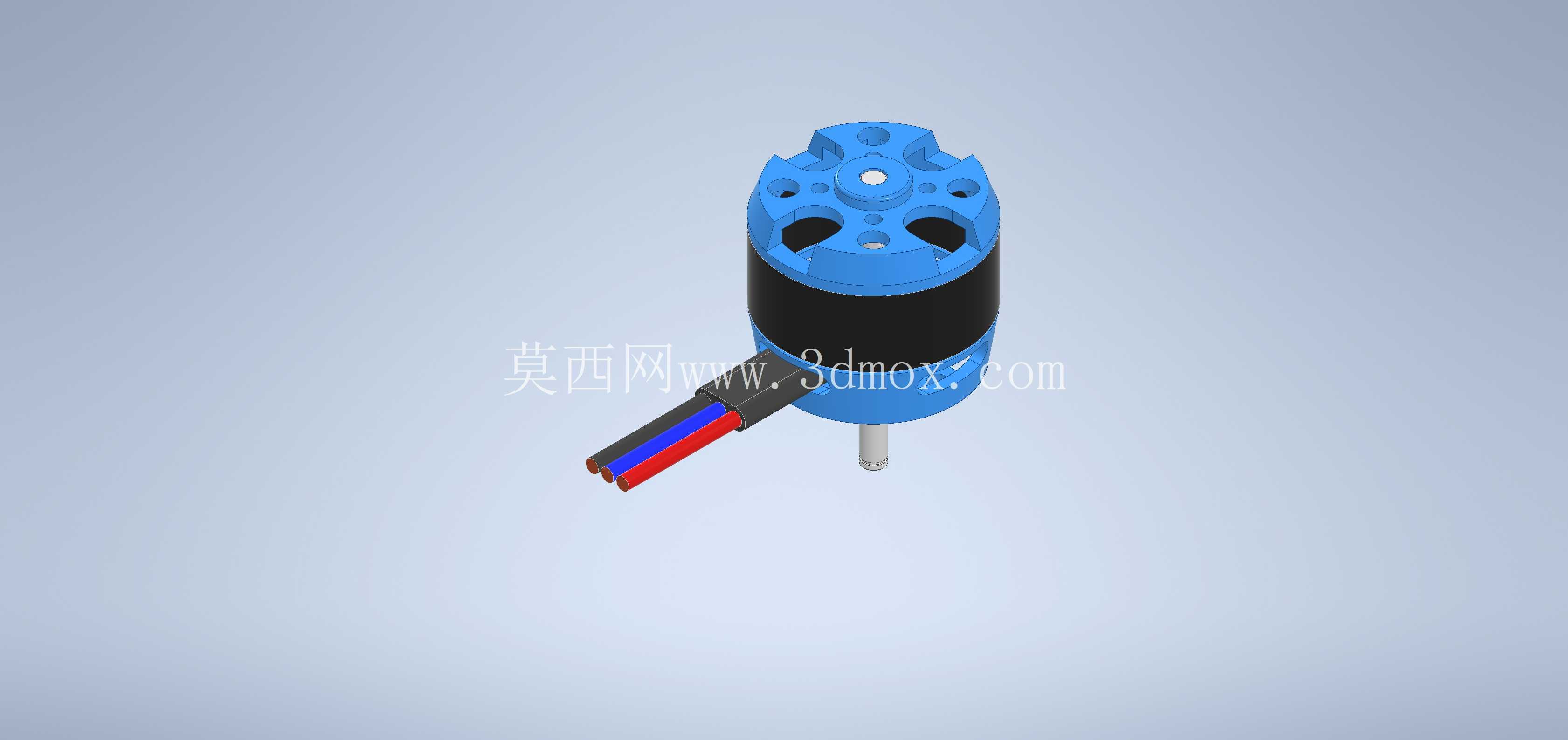

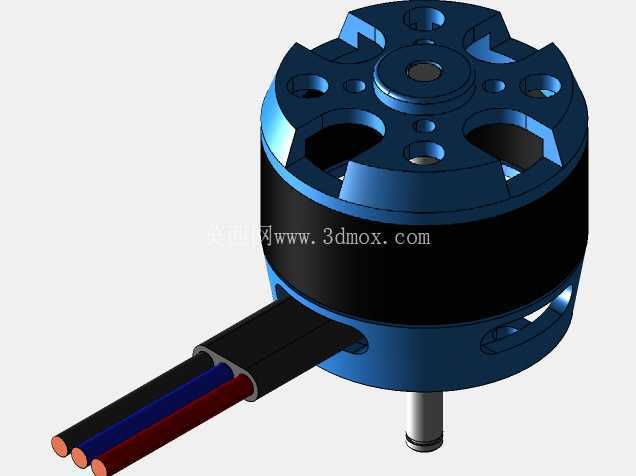

从功能特性层面拆解，该电机采用外转子结构设计，转子外壳直接集成磁钢，转动惯量匹配航模螺旋桨的负载特性，运转时的扭矩输出曲线更适合直接驱动大直径低速螺旋桨，无需额外搭配复杂减速机构就能获得足够的静拉力；出线端采用三相三线布局，红黑蓝三色线对应电子调速器的三相输出接线，接线逻辑清晰，能降低装机时的接线错误概率；输出轴采用标准直径的光轴设计，可通过桨夹、顶丝结构快速固定螺旋桨，轴伸长度匹配常规航模桨夹的安装深度，不会出现轴长过短导致固定失效、或是轴长过长干涉机身结构的问题。端盖位置预留了均匀分布的安装孔位，孔位间距符合航模电机的通用安装规格，可直接适配主流的航模电机安装座、十字减震架，无需额外打孔改件就能完成装机固定。

设计思路上，这款电机优先平衡了动力输出与自重控制，外壳采用蓝色高强度工程材质搭配黑色散热段结构，既保证转子外壳的结构强度，避免炸机时磁钢移位、外壳变形，又能通过外壳的散热结构带走高负荷运转时绕组产生的热量，维持长时间大油门工况下的性能稳定；绕组部分采用集中绕线工艺，槽满率控制在合理区间，兼顾铜线利用率与散热空间，在4S额定电压下能维持910KV的转速常数，油门线性表现平顺，不会出现低油门段卡顿、高油门段动力突增的问题，适配航模飞行时的精细油门操作需求。转子磁钢采用多极排布设计，配合定子的齿槽结构，能有效降低齿槽转矩，让电机启动更平顺，低速运转时的抖动更小，提升悬停、低速飞行阶段的操控稳定性。

从外形尺寸与安装边界来看，该电机主体直径适配35系列航模电机的通用尺寸规格，整体长度控制在常规航模电机的紧凑区间，不会占用过多的机身内部空间；安装孔位的节圆直径符合行业通用标准，可兼容多数35系列电机的安装座，替换同规格其他型号电机时无需修改机身安装结构；输出轴的同轴度控制在航模动力要求的公差范围内，高速运转时的轴跳量极小，能避免螺旋桨转动时产生的不平衡震动传递到机身，影响飞控传感器的工作稳定性。出线端的线材长度预留了足够的布线空间，可根据机身内部的布线走向调整走线位置，线材外层采用耐高温绝缘保护层，能抵御电机运转时的热量传导，避免长时间高温下线材绝缘层老化破损。端盖的出线位置做了圆角防护处理，不会在装机布线时割伤线材外皮，降低短路风险。在实际装机时，需要注意电机安装面与机身安装座的贴合度，保证固定螺丝的锁紧力矩均匀，避免单个螺丝锁紧力过大导致端盖变形，影响轴承的同轴度；搭配螺旋桨时需要做好动平衡调试，进一步降低高速运转时的震动，延长电机轴承的使用寿命。
