四驱格斗竞技破障机器人结构设计

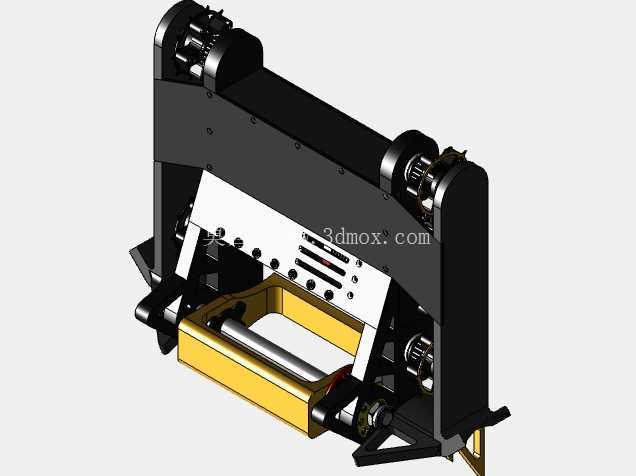

　　这款四驱竞技类移动作业装置，主要面向小型格斗机器人赛事、室内近距离对抗作业场景设计，核心用途是在限定场地边界内完成对抗冲击、障碍破除、对手装置结构破坏等动作，整体结构围绕高刚性、强抗冲击、快响应的竞技需求搭建。从结构布局来看，整机采用双侧对称四驱驱动架构，行走轮组直接集成在两侧立式支撑侧板上，每侧两组驱动轮分别匹配独立的传动链路，动力从内置的驱动电机输出后，经直齿轮组减速直接传递至轮轴，省去了冗余的传动转接结构，既压缩了整机的横向安装尺寸，也减少了传动环节的功率损耗，在对抗场景下能避免传动结构受冲击后出现脱齿、断轴的问题。

　　两侧立式支撑侧板采用高刚性板材加工，作为整机的主承载框架，所有功能部件均直接挂载在两侧侧板之间，框架上部设置有横向连接的加强横梁，横梁两端通过轴座与侧板固定，既承担两侧侧板的横向拉紧作用，避免受侧向冲击时侧板外张变形，也为上部的电控模块安装提供了平整的固定基面。前端作业模块采用下置式的抬升破障结构，黄色的抬升臂通过铰接轴固定在框架前部下方，抬升臂的工作面做了防滑滚花处理，配合内置的横向辊轴，在接触对手装置时既能通过抬升动作将对手装置撬起使其失去行走抓地力，也能通过辊轴的转动引导对手装置滑向抬升臂内侧，避免冲击时对手装置从侧边滑脱。

　　抬升臂的驱动结构隐藏在两侧侧板的内侧，通过连杆结构与驱动舵机连接，动作行程经过精确匹配，抬升角度覆盖0到45度区间，完全满足竞技场景下的撬抬、顶推需求。整机的外形尺寸严格适配小型格斗机器人赛事的重量与尺寸边界，横向宽度控制在常规赛事场地通道宽度的三分之二以内，纵向长度预留了足够的轮距空间，保证高速移动时的整机稳定性，整机重心被刻意压低至轮轴中心线以下，即使受到侧向冲击出现倾斜，也能依靠自身重心快速回正，不会出现轻易侧翻的问题。前部抬升臂的最低工作面与地面保持2mm的间隙，既避免移动时抬升臂剐蹭场地地面增加行走阻力，也保证接触对手装置底部时能顺利插入其底盘下方完成撬抬动作。电控模块集中布置在框架中部的白色安装面板上，面板上预留了标准化的安装孔位，可根据赛事规则灵活调整电调、接收机、电池的安装位置，所有走线均通过侧板内侧的走线槽固定，避免对抗过程中线缆被剐蹭扯断。两侧轮组的轮轴采用高强度合金钢材加工，轴与侧板的连接位置加装了耐磨轴套，长时间高速移动或受冲击时不会出现轴孔磨损松旷的问题，轮体采用高摩擦系数的材质制作，在平整的赛事场地表面能提供足够的抓地力，急停、急转向时不会出现打滑偏移的问题。

　　从设计思路上，整机优先保证结构的抗冲击性能，所有受力连接位置均采用冗余的固定方式，侧板与横梁的连接、轮轴与侧板的配合、抬升臂铰接点的强度都经过冲击载荷校核，在正面承受同等量级的冲击时，结构变形量控制在极小范围内，不会因单次碰撞就出现结构失效。同时整机采用模块化的拆分设计，两侧侧板、上部横梁、前部抬升臂、驱动轮组都可单独拆卸更换，赛事中如果出现部件损坏，可快速完成备件替换，不需要拆解整机结构。框架前部两侧设置有突出的防撞护角，护角采用高强度耐磨材质，在正面碰撞时首先吸收冲击能量，避免内部的传动结构、电控模块直接受冲击损坏。整机的安装边界充分考虑了常规赛事的检录要求，所有突出部件均做了圆角处理，没有尖锐的外露结构，符合竞技赛事的安全规范，驱动轮的外缘不超出整机的横向最大宽度，避免移动时轮体直接剐蹭场地边界护栏。在实际应用场景中，这类结构的装置除了用于格斗竞技赛事外，也可经过简单改造后用于狭小空间内的小型障碍物清理、管道内的探测作业平台，其高刚性的框架结构、稳定的四驱行走能力，能适应复杂的非平整地面移动需求，前部的抬升模块也可根据作业需求更换为夹持、清扫等不同的作业端头，拓展不同的作业功能。
