模块化六自由度协作机械臂结构设计

这款多关节臂体的结构设计，核心围绕紧凑空间内的灵活作业需求展开，从关节排布到基座固定逻辑，都适配3C电子装配、实验室样本转运、轻型物料分拣这类对作业半径和动作精度有要求的场景。整臂采用串联关节构型，六个旋转关节依次排布，从基座安装面到末端执行器接口，每个关节的旋转轴线都经过正交优化，既保证了工作空间内无奇异点死区，也让臂体在折叠收纳时能将整体轮廓控制在极小范围内，适配桌面级安装的空间限制。

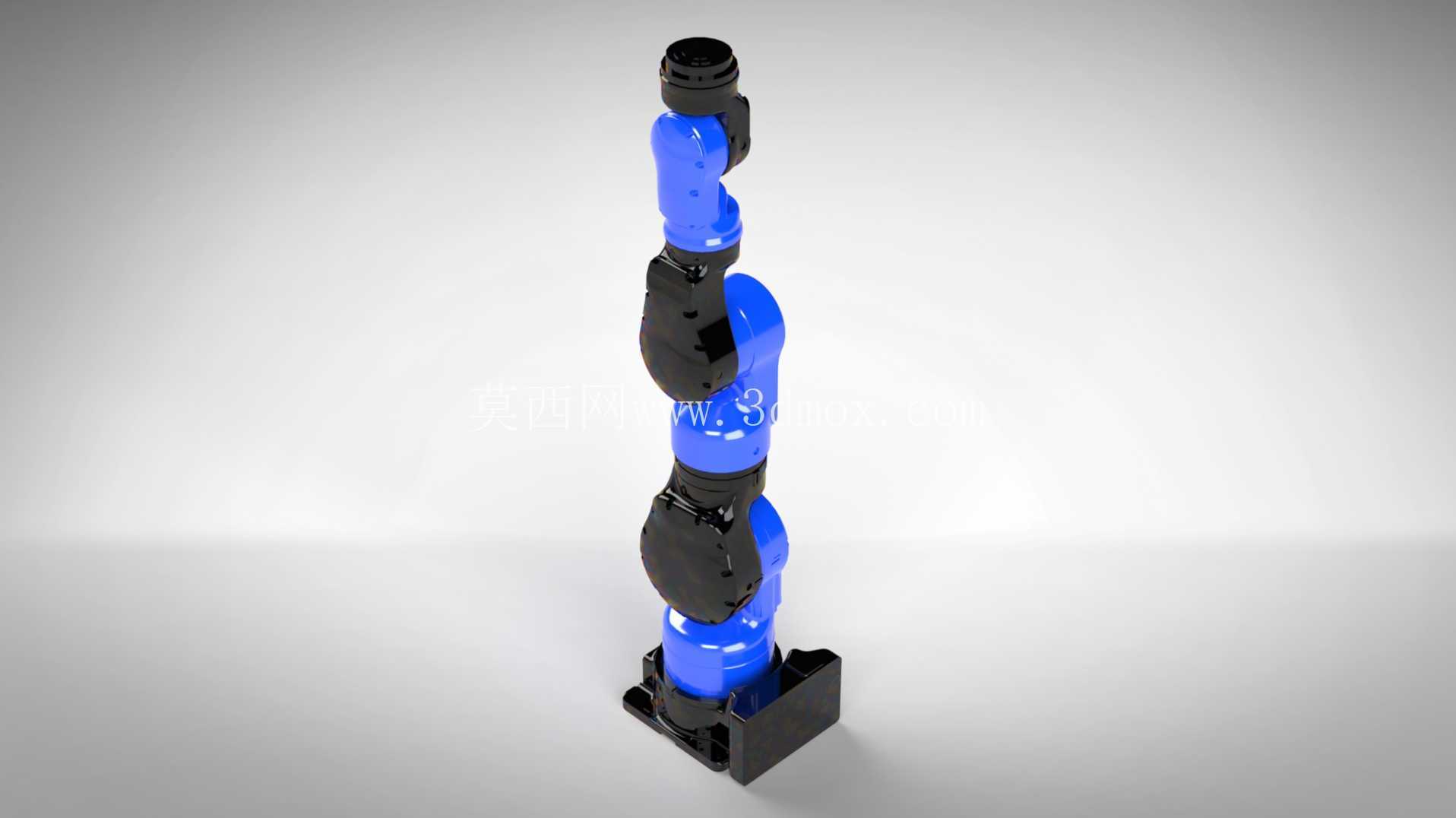

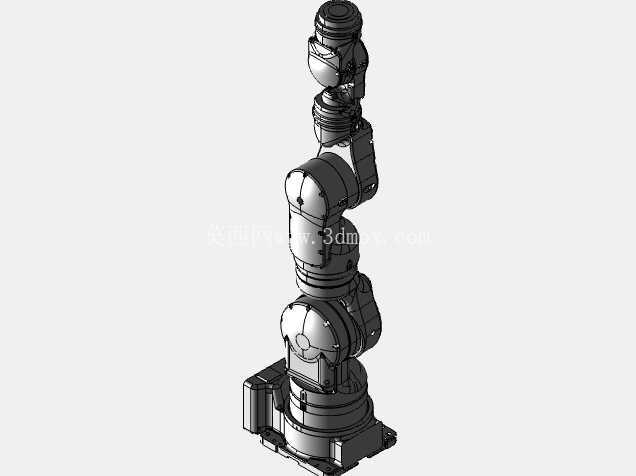

从结构设计逻辑来看，臂段采用分段式模块化设计，每一段臂壳都做了等强度壁厚优化，蓝色外壳部分为轻量化工程材质包覆，内部承载骨架采用金属加工件，兼顾整体重量控制与关节连接的结构刚性；黑色关节壳体内部集成了谐波减速单元与走线通道，所有动力线缆与信号线缆都从臂体内部中空通道穿过，避免外部走线在臂体旋转过程中出现缠绕、剐蹭的问题，也能减少作业环境中粉尘、切削液对线束的侵蚀。基座部分采用方形法兰安装结构，安装面预留了标准的螺栓固定孔位，可直接固定在铝型材工作台、移动AGV顶面或者专用设备支架上，安装边界的孔位间距适配主流工业安装标准，不需要额外做转接板加工就能完成固定。

关节部分的设计重点考虑了运动平顺性，相邻臂段之间的关节连接采用交叉滚子轴承承载，可同时承受径向、轴向与倾覆力矩，在臂体完全伸展抓取额定负载时，关节处的形变量控制在极小范围内，保证末端定位的重复精度。每个关节的旋转限位都做了软限位与硬限位双重设计，硬限位采用机械凸台结构，避免关节过转损坏内部线束与减速单元，软限位可根据实际作业场景的需求调整角度范围，适配不同工位的动作边界限制。末端法兰接口采用标准的机械臂快换接口尺寸，可兼容夹爪、吸盘、视觉相机等不同类型的末端执行器，不需要重新加工连接法兰就能快速切换作业功能，适配多品类小批量的柔性生产需求。

实际应用中，这类臂体可部署在电子生产线的插件工位，完成PCB板上的小型元器件插接作业，也可安装在检测设备旁完成待测工件的上下料转运，在科研实验室场景中还可搭配力传感器完成精密的样本操作。整臂的工作半径覆盖从基座中心向外的环形作业区域，在臂体折叠状态下，整体外轮廓不会超出基座安装面的外接圆范围，在多台臂体并排部署的工位上，可将相邻臂体的间距压缩到最小，提升单位面积的工位部署密度。臂体表面的外壳做了圆弧过渡处理，没有尖锐的外凸棱角，在人机协同作业的场景中，即使操作人员误触碰到运动中的臂体，也不会造成严重的磕碰伤害，符合协作类设备的安全设计要求。

从建模细节来看，每个关节的连接配合面都预留了合理的装配公差，轴承安装位、减速单元定位止口的尺寸都按照实际加工精度要求做了公差标注，臂段内部的走线槽宽度与弯曲半径都适配常规工业机器人线缆的最小弯曲半径要求，避免长期往复旋转过程中线缆出现疲劳折断。基座内部预留了驱动控制单元的安装空间，可将伺服驱动器集成在基座腔体内部，减少外部电控柜的占用空间，整体布线更加简洁。关节处的密封结构采用嵌入式密封圈设计，可达到常规工业环境的防护等级，适配普通生产车间的环境使用要求，不需要额外做防尘防护外罩。
