高刚性直线传动线性执行模组结构

在自动化产线搭建、精密检测设备改造、点胶焊锡工位布局的过程中，线性执行模组的选型往往直接决定整套设备的重复定位精度与长期运行稳定性，这款高刚性线性模块的结构设计，刚好覆盖了多数中负载直线传动场景的实际需求。从实际落地的应用场景来看，这类模组常被用在3C电子零部件的取放工位、小型CNC工装的进给轴、视觉检测设备的扫描移动轴、实验室自动化样本传输机构上，相比拼接式的导轨丝杠组装结构，一体化的模组本体能省去大量现场校调的工时，也能避免装配误差带来的运行卡顿、精度偏移问题。

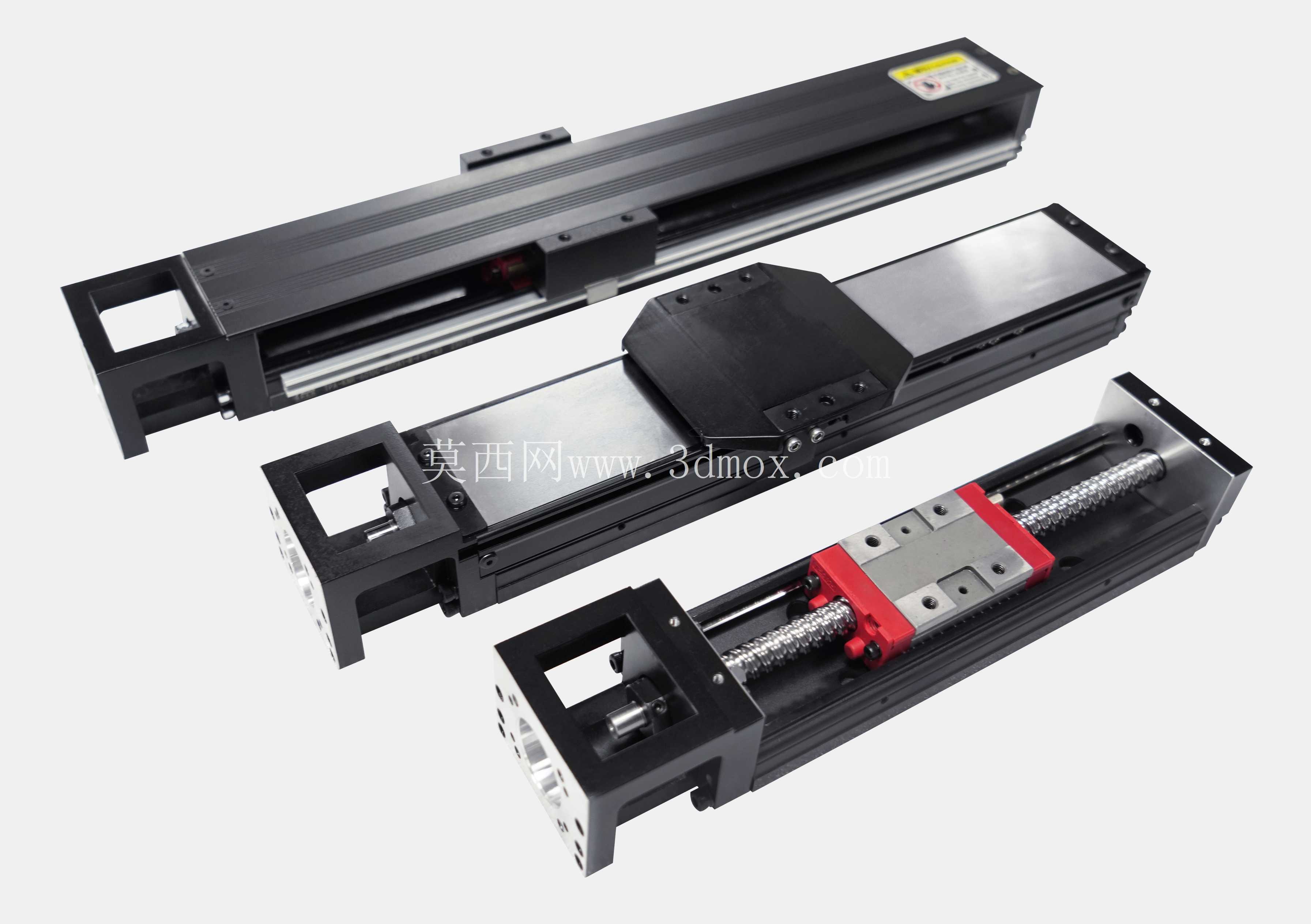

从功能特性层面拆解，这款模组采用全封闭钢制本体结构，底座集成了直线导轨的安装基准面，研磨级滚珠丝杠内嵌在本体腔体内部，滑块部分通过一体化连接座同时与丝杠螺母、导轨滑块刚性锁固，既可以承受沿传动方向的轴向载荷，也能承载垂直于安装面的倾覆力矩，在悬臂安装的工况下也能保持稳定的运行精度，不会出现普通滑台常见的低头、抖动问题。本体两端的端盖集成了丝杠支撑轴承座，一端预留了标准伺服电机或者步进电机的安装法兰接口，可根据实际负载、运行速度需求匹配不同功率的动力源，不需要额外加工转接法兰，能大幅缩短设计阶段的配件选型周期。

设计思路上，这款模组没有采用市面上常见的铝挤型本体，而是选用了钢材加工成型的基座，核心考量是在长行程应用场景下降低本体的形变挠度，当行程超过400mm时，钢制基座的抗弯曲性能远优于同截面的铝型材，不需要额外增加支撑底座就能满足0.02mm级的重复定位精度要求。导轨安装面与丝杠安装位采用一次装夹加工完成，从加工工艺层面保证了导轨与丝杠的平行度公差，装配时不需要反复打表调整，只要按工艺要求锁紧紧固件就能达到出厂精度指标。滑块部分的密封结构采用了双唇式防尘刮片，能阻挡车间环境里的金属碎屑、粉尘进入模组内部，延长丝杠与导轨的维护周期，在有少量切削液、焊接烟尘的工位也能稳定运行。

关于外形尺寸与安装边界，这款模组的本体宽度为120mm，整体高度为72mm，标准行程可覆盖100mm到800mm区间，本体底部预留了等间距的安装沉孔，可直接锁固在设备安装平台上，也可通过侧面的安装槽配合压块固定，适配不同的设备安装布局。滑块台面的安装孔位采用通用标准间距，可直接连接气动夹爪、焊枪、检测相机等末端执行件，不需要额外加工转接板。需要注意的是，电机安装端的伸出长度根据所选电机型号不同会有差异，在做整体设备布局时需要预留至少150mm的电机安装空间，避免出现安装干涉；模组运行的极限位置两端内置了硬限位挡块，同时预留了光电限位开关的安装槽位，可根据控制需求加装原点、正负限位传感器，不需要额外设计传感器安装支架。

在实际选型匹配时，可根据工位的运行速度要求选择不同导程的丝杠，导程5mm的规格适合低速高负载的进给场景，最大可承载30kg的水平负载，重复定位精度可达±0.01mm；导程10mm的规格适合高速移载场景，最高运行速度可达1m/s，能满足多数快速取放工位的节拍要求。模组的润滑注油口设置在滑块侧面，日常维护时不需要拆解模组外壳，直接通过注油嘴加注润滑脂即可完成保养，能降低设备运维的时间成本。对于需要多轴组合搭建的场景，这款模组可通过标准连接板直接组成XY十字滑台、XYZ三轴悬臂结构，所有连接孔位都做了标准化匹配，不需要自行设计连接零件，能大幅缩短非标设备的设计与装配周期。
