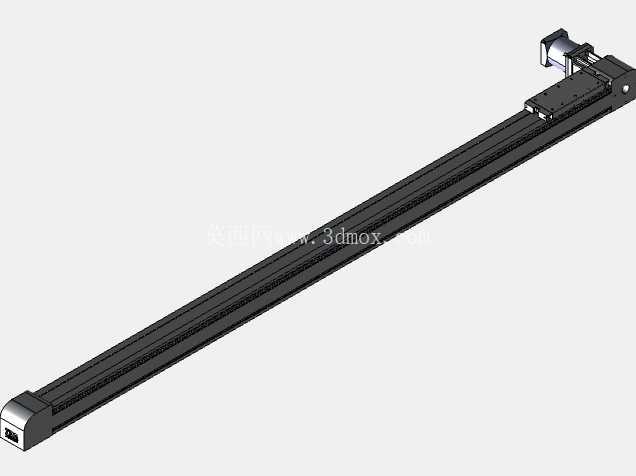

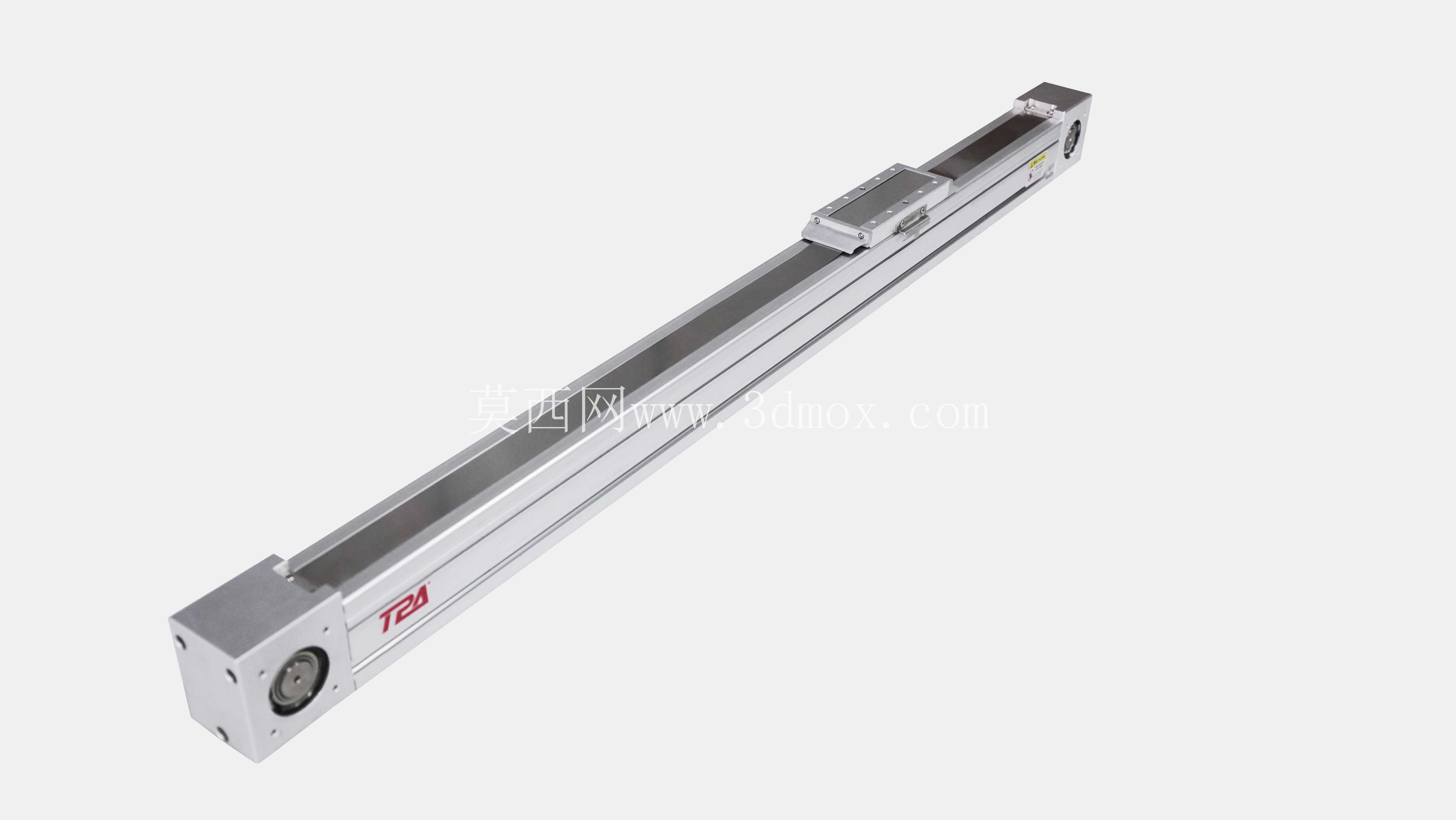

皮带传动线性执行滑台结构设计

　　这款皮带驱动的线性执行单元，是自动化产线搭建、非标设备开发中常用的直线运动载体，在3C电子装配工位的物料移栽、包装产线的产品推送、检测设备的探头往复进给、小型机械手的直线轴拓展场景中都有大量应用。区别于丝杆传动的滑台，皮带传动结构在长行程布置时成本控制更优，运行噪音更低，高速往复工况下的动态响应表现更适配中低负载的快速移位需求，日常维护仅需定期检查皮带张紧度即可，运维门槛远低于丝杆类传动结构。

　　从结构设计逻辑来看，整个模组采用封闭铝型材作为主体承载基座，型材本体自带内嵌式导轨安装槽，直线导轨直接嵌入型材槽位通过螺栓锁固，既保证了导轨安装的平行度公差，也省去了额外的导轨安装垫板，压缩了整体截面尺寸。两端的同步轮安装座采用分体式加工设计，主动端集成了电机安装法兰，可适配不同规格的伺服或步进电机直连安装，从动端设计了偏心张紧调节结构，无需拆解模组主体即可调整皮带张紧力，现场调试时可快速消除皮带回程间隙，保证重复定位精度控制在合理区间。滑座部分采用一体化滑块设计，滑块与同步带通过压块刚性连接，皮带运动时直接带动滑块沿导轨做直线运动，滑块表面预留了标准化的螺纹安装孔阵列，可直接搭载末端执行器、工装夹具、检测探头等功能部件，无需额外加工过渡连接板。

　　安装边界方面，模组本体的型材截面为规整矩形，底部沿长度方向预留了T型安装槽，可从型材任意位置穿入T型螺栓完成设备固定，适配不同的安装间距要求，不会出现安装孔位不匹配需要二次打孔的问题。两端的同步轮座端面预留了定位销孔与安装螺纹，多轴搭建时可直接通过连接板完成XY十字轴、XZ立轴的组合拼接，拼接时的定位精度可通过销孔直接保证，减少现场校准的工作量。滑座的运动行程可根据实际需求裁切型材长度调整，从几百毫米到数米的行程都可基于同一套主体结构衍生，零部件通用率高，备件储备成本低。

　　实际选型应用时需要注意，该类皮带滑台更适合水平安装的中轻负载工况，垂直安装时需要额外配置制动机构防止断电滑坠，运行速度可通过主动轮直径与电机转速匹配调整，最高线速度可满足大部分快速移载场景的需求。模组的密封结构采用两侧内嵌防尘条设计，可阻挡车间环境中的粉尘、碎屑进入导轨与皮带传动腔，延长内部传动部件的使用寿命，在一般工业车间环境下无需额外加装防护罩即可稳定运行。滑座两端预留了限位撞块安装位，可搭配光电或机械限位开关设置软硬极限位置，防止运动超程造成设备碰撞损坏。
