嵌入式二维条码识读扫描模组结构设计

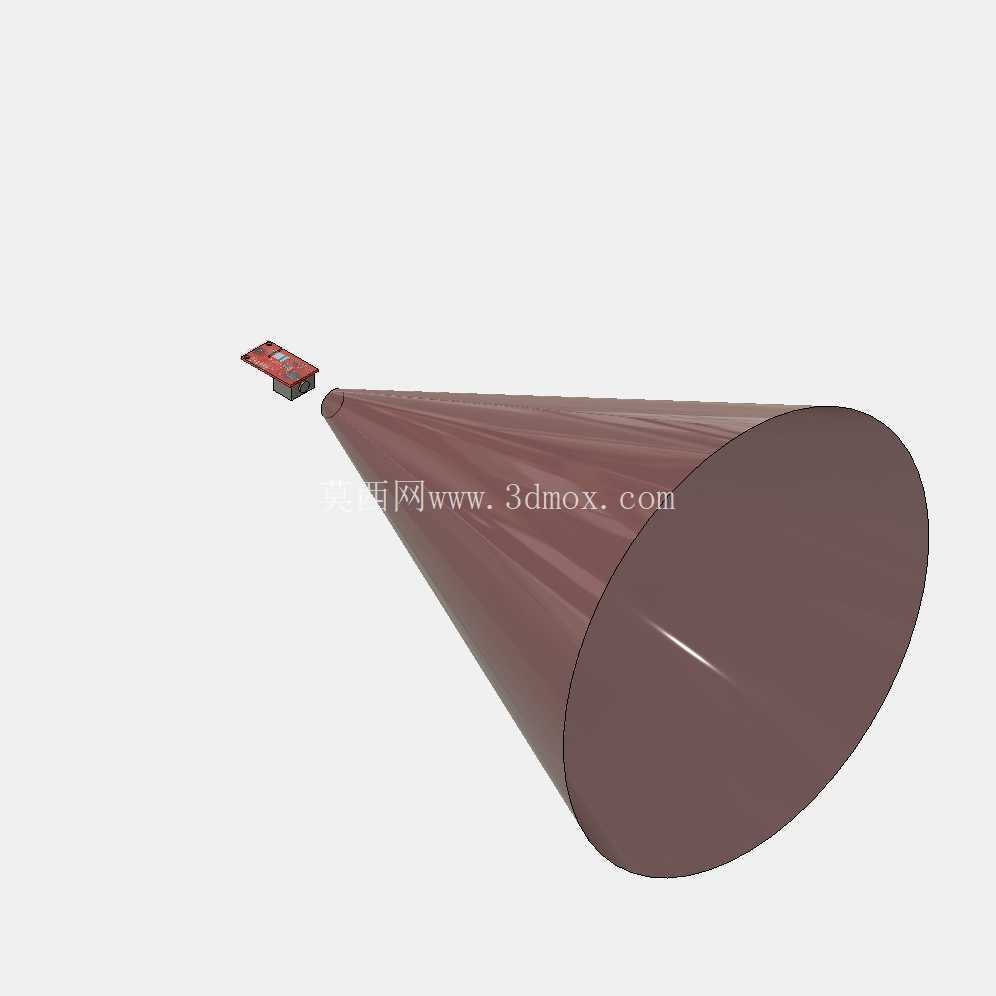

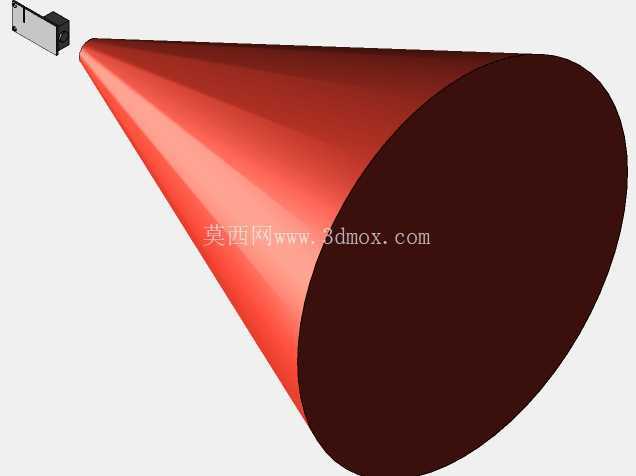

　　这款二维条码扫描模组的结构设计，核心围绕嵌入式集成场景的实际安装需求展开，区别于手持扫码枪的独立使用形态，该模组从初始设计阶段就瞄准了设备内置的适配方向，可直接集成到自助终端、智能储物柜、流水线分拣工位、门禁核验设备、收银结算终端等各类需要条码识读功能的整机内部，无需额外做大幅结构改造就能完成装配。从识读性能的结构适配来看，模组前端的识读窗口做了倾斜角度的优化，对应其锥形识读视场范围，能在不额外增加模组整体厚度的前提下，覆盖更大的条码识读角度区间，当待扫条码存在±35度以内的倾斜、偏转时，不需要操作人员刻意对齐条码平面，就能完成快速识读，这一设计在流水线高速分拣场景下优势明显——输送线上的货品条码粘贴位置往往存在随机偏差，大角度视场可以有效降低漏扫概率，减少工位的人工补扫工作量。在安装边界的设计上，模组主体的PCB核心板做了紧凑化布局，所有外接接口都排布在板卡后侧，包括供电引脚、TTL通讯引脚、触发信号引脚，安装时只需要在设备面板上预留对应识读窗口的开孔，将模组通过两侧的固定耳锁付在面板内侧即可，固定耳上的安装孔位做了长圆孔设计，允许装配时存在±1mm的位置调整量，抵消面板加工、钣金焊接带来的位置公差，避免出现识读窗口与面板开孔错位的问题。

　　从功能结构的细节来看，模组自带的补光光源与瞄准指示灯做了同轴排布设计，补光光线沿识读视场的中轴线均匀投射，不会出现局部反光过曝导致条码无法识别的问题，瞄准指示灯采用细束红光，在待扫平面上形成清晰的瞄准十字，方便操作人员快速定位条码位置，尤其是在昏暗的仓储作业环境下，不需要额外补充环境照明就能完成扫码操作。考虑到工业场景的使用耐久性，模组的识读窗口外侧预留了加装透明防护镜片的卡槽，防护镜片采用防刮花的亚克力材质，当应用在快递分拣、仓储出入库这类存在粉尘、轻微磕碰的场景时，可以直接加装防护镜片，避免灰尘、剐蹭损伤内部的光学识读组件，后期维护只需要更换外侧的防护镜片即可，不需要拆解整个模组，大幅降低运维成本。

　　在结构强度设计上，模组的核心元器件都做了抗震加固处理，板卡与光学镜头座之间采用定位柱加螺丝的双重固定方式，能够承受设备运输、流水线运行过程中的持续振动，不会出现镜头偏移、焦距失准的问题，适配各类移动作业设备、工业自动化设备的振动工况。从识读范围的匹配来看，该模组的最佳识读距离控制在5cm到30cm区间，刚好覆盖自助终端操作、流水线货品扫码、门禁核验这几类主流应用场景的操作距离，既不会因为识读距离过近导致大尺寸条码无法完整纳入视场，也不会因为识读距离过远出现识读精度下降、响应速度变慢的问题。

　　针对不同集成场景的供电适配，模组的电路结构做了宽电压设计，支持3.3V到5V的直流供电，能够直接对接绝大多数嵌入式设备的主板供电回路，不需要额外增加电压转换模块，进一步减少集成时的空间占用与电路改造成本。触发方式上除了支持常规的指令触发，还预留了外部硬件触发的引脚接口，可以对接光电传感器，当货品输送到扫码工位时，光电传感器输出触发信号直接启动模组扫码，不需要上位机发送指令，识读响应速度可以压缩到100ms以内，满足高速流水线的节拍要求。在外形尺寸的控制上，整个模组不含外接引线的最大外轮廓尺寸控制在极小范围内，识读端的锥形光学罩做了流线型收窄设计，既保证了光学视场不被结构件遮挡，又尽可能减少了模组在设备内部占用的安装空间，哪怕是内部空间非常紧凑的手持终端、小型自助设备，也能找到合适的安装位置。
