带I2C接口的锂聚合物电池升压充电模块

这款集成式锂聚合物电池充放电管理模块，在便携式物联网终端、可穿戴传感设备、低功耗原型电子产品的供电方案设计中，是兼顾空间利用率与功能完整性的典型选型方向。从实际工程落地的角度看，这类模块的核心价值在于把分散的充放电、电压转换、状态监测电路做了高密度整合，省去了工程师分别选型充电芯片、升压芯片、电量监测芯片再单独画板调试的冗余工作，尤其适合对整机尺寸有严格限制的手持类、穿戴类通讯终端产品。

模块的功能链路设计完全围绕便携设备的供电痛点展开：板载的TP4056充电电路负责完成锂聚合物电池的线性充电管理，支持适配常规5V USB输入源，自带充电截止、过流保护的基础逻辑，能匹配常规单节锂聚合物电池的充电曲线；MT3608升压电路承担电压抬升功能，可将单节锂电池的3.7V标称电压抬升至稳定的输出电压，最高可适配27V的电池电压输入场景，满足不同外设的供电电压需求；MAX17048电池监控芯片搭配I2C接口，可实时采集电池的剩余电量、充放电电流、实时电压参数，通过标准I2C协议与主控单元通讯，同时板载预留了qwic接口，能直接对接现有标准化的传感生态，省去额外的接线调试工作。

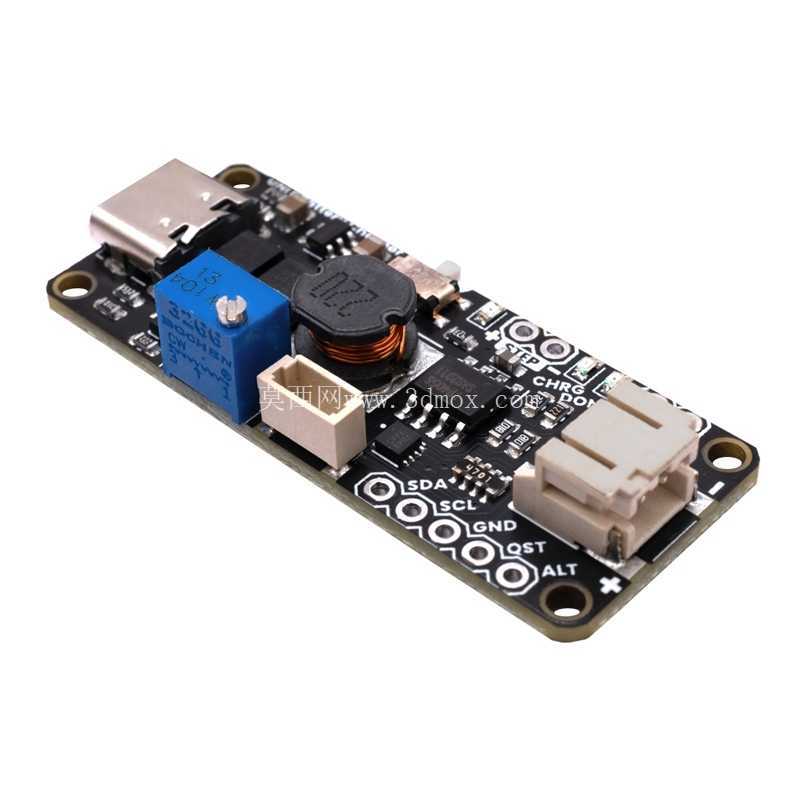

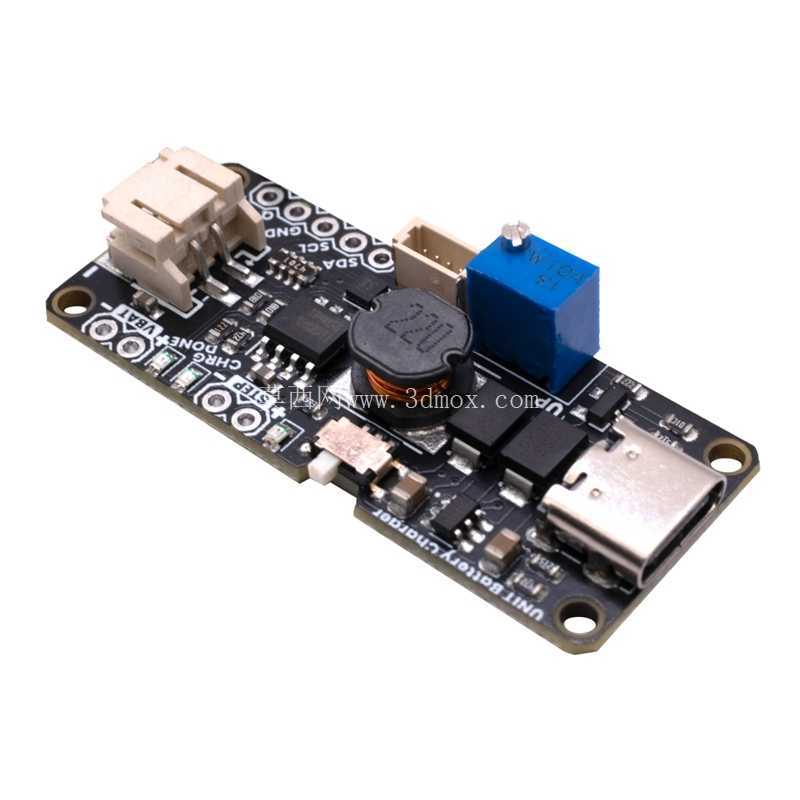

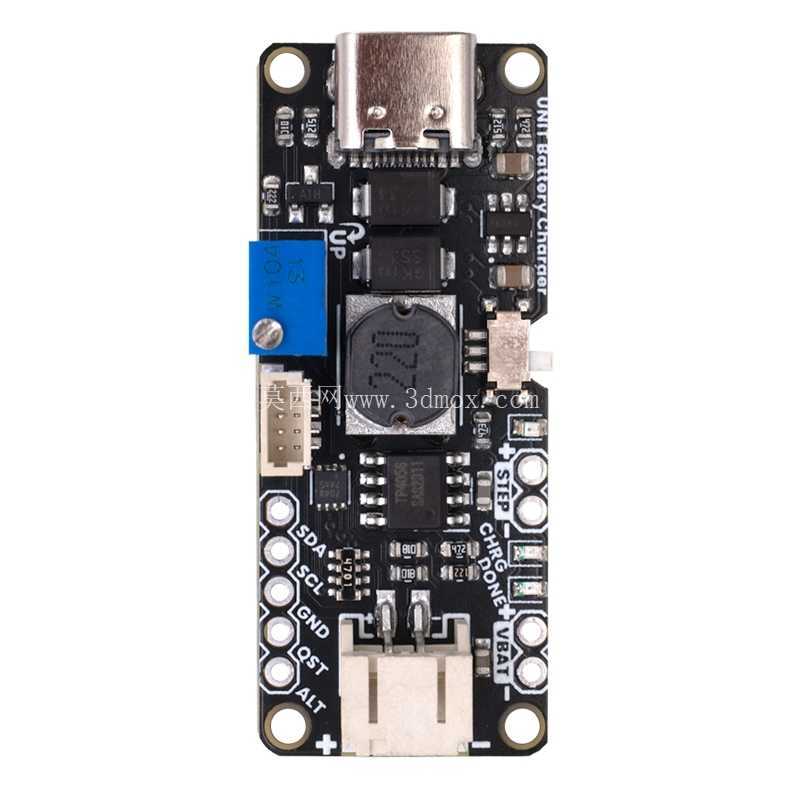

从结构设计层面看，整个模块采用长条形PCB布局，所有元器件均布置在PCB单面，板边预留了标准间距的安装固定孔，可直接通过铜柱或者螺丝固定在设备壳体的内部安装位上，不需要额外设计转接支架。接口布局充分考虑了实际装机的走线合理性：Type-C充电输入接口布置在模块短边一端，方便设备外壳预留充电开口；输出接插件布置在模块另一端，可直接对接设备内部的主控板供电引脚；板载的电位器元件布置在PCB侧边，装机后仍可通过外壳预留的调节孔调整输出电压参数，不需要拆开设备即可完成输出校准。模块上的功率元件均预留了足够的散热间隙，升压电感、充电芯片周边没有布置高热敏感器件，避免长时间充放电过程中热量累积影响周边元件的工作稳定性。

在实际应用场景中，这类模块可直接嵌入低功耗物联网采集节点、便携式环境检测设备、小型穿戴式通讯终端、桌面原型验证装置内部，作为核心供电单元使用。相比分立式搭建的充放电电路，这款整合模块的布线经过了优化，电源回路的走线宽度满足大电流充放电的载流要求，信号回路与功率回路做了基本的分区隔离，能减少升压电路开关噪声对I2C通讯信号的干扰，避免出现电量监测数据跳变、通讯丢包的问题。安装边界上，模块整体厚度控制在常规直插元件加表贴元件的叠加高度范围内，除了升压电感、USB接口、输出接插件这几个高度稍高的元件外，其余元件均采用表贴封装，整体最大高度不超过12mm，可适配内部空间局促的薄型手持设备壳体，不需要为模块预留额外的下沉空间。对于做原型验证的结构工程师来说，直接选用这类成熟模块可以大幅缩短供电部分的开发周期，只需要在壳体结构上预留对应的接口开口、固定柱位置即可完成供电部分的结构适配，把更多精力放在设备核心功能的结构优化上。模块的所有外接引脚均做了丝印标注，装机接线时不需要额外查阅原理图即可完成接线，减少生产装配过程中的接线错误率。
