GY-271HMC5883三轴磁力计罗盘模块结构设计

在嵌入式姿态感知类项目的硬件选型与结构适配环节，磁力计罗盘模块是提供航向角基准的核心感知部件，GY-271搭载HMC5883三轴磁阻传感器的模块，是目前小型化航姿系统里应用覆盖较广的一款器件。从实际工程落地的场景来看，这类模块常被集成在四轴飞行器的飞控板载外设、智能小车的航向循迹单元、手持云台的姿态补偿组件、户外穿戴设备的方位指示模块里，甚至部分室内定位的辅助锚点节点，也会用它来修正惯性测量单元的航向漂移问题。

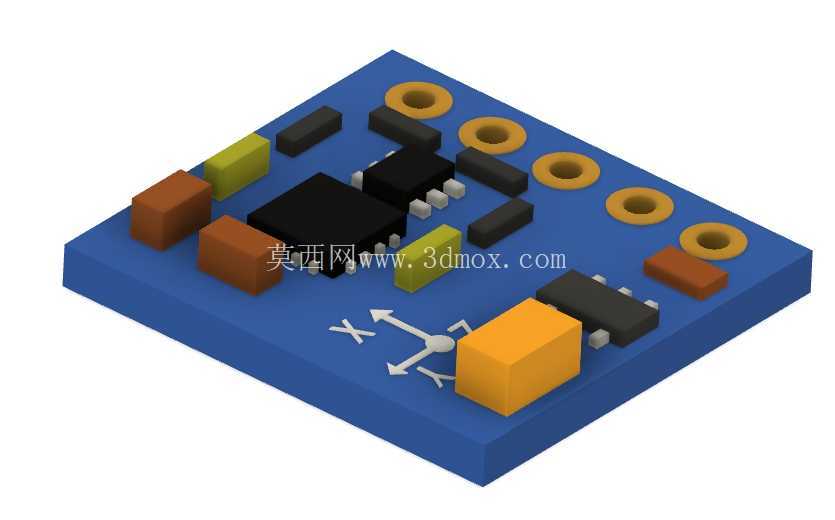

做这个模块的三维结构建模时，首先要考虑的是PCB板的安装边界约束，这类通用模块的板型通常采用标准的2.54mm排针间距设计，板上预留的6个固定安装孔，孔径适配M2规格的铜柱或者自攻螺丝，孔位的边距、孔与板边缘的距离都严格按照通用外设模块的安装规范来设定，方便用户直接叠装在标准洞洞板或者配套的飞控扩展板上，不需要额外做孔位的二次适配。板上元器件的布局建模，完全按照实际贴片生产的位号排布来还原：核心的HMC5883传感器芯片布置在板卡中心区域，避开板边大功率器件的磁干扰，因为磁阻传感器对周边的铁磁物质、大电流走线的杂散磁场非常敏感，建模时特意把周边的电容、电阻、电平转换芯片都和核心传感器留出了足够的安全间距，这个间距是参考传感器数据手册里的磁干扰规避要求设定的，实际打样验证时能有效减少周边器件带来的零点偏移问题。

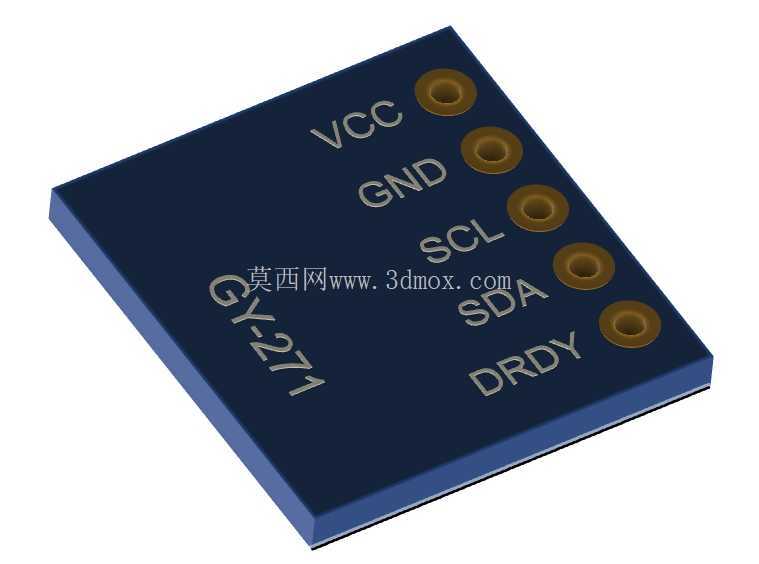

模块的供电部分做了电平转换电路的结构预留，支持3V和5V两种常用的MCU供电电压输入，对应的电源输入引脚、I2C通讯引脚的排针位置，建模时严格对应引脚定义的排布顺序，排针的高度选用常用的直插排针标准高度，既可以直接插在面包板上做原型验证，也可以卧贴焊接在空间受限的紧凑设备内部。板上的电源指示LED的位置，设置在板卡的边角区域，不会被周边叠装的其他模块遮挡，方便调试时直观判断模块的供电状态。

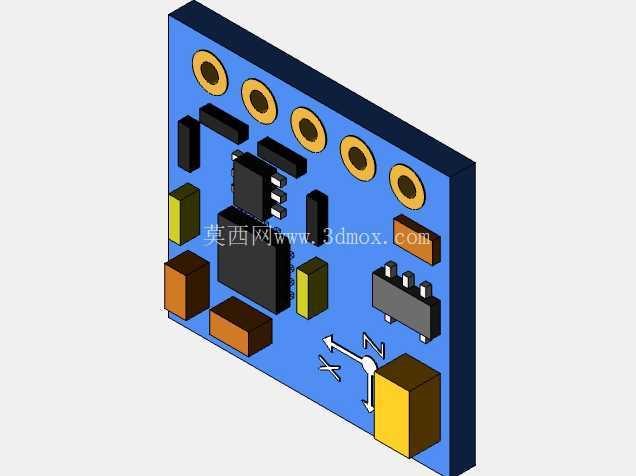

从功能实现的结构适配角度来说，这个模块的三轴方向标识在建模时做了清晰的丝印还原，板面上的X、Y、Z轴指向箭头和实际传感器的敏感轴方向完全对应，结构工程师在做整机装配时，可以直接根据丝印的方向来调整模块的安装角度，不需要额外对照 datasheet 反复核对轴方向，能减少集成时的轴映射错误概率。模块的整体厚度控制在元器件最高高度的范围内，最高的元件是板上的电解电容，整体板厚加元件的总厚度不超过10mm，对于对安装空间有严格要求的小型无人机、穿戴设备来说，这个厚度尺寸能轻松塞进设备的夹层空间里，不会和外壳或者其他板卡产生结构干涉。

建模过程中对所有元器件的外形还原都考虑了实际生产的公差范围，比如贴片芯片的引脚间距、电容电阻的封装尺寸、安装孔的孔径公差，都按照电子行业通用的IPC标准来设定公差带，导出的STEP格式模型可以直接导入结构设计软件里做整机的干涉检查，不需要用户再对模型做尺寸修正。另外，板边的倒角处理也按照实际PCB加工的工艺要求做了还原，四个角的R角半径符合PCB铣边的常规工艺参数，不会出现模型里是直角、实际加工做不出来的工艺矛盾。

在实际项目应用里，很多工程师会忽略磁力计模块安装时的磁干扰问题，这个模型在设计时特意把核心传感器的位置做了标注，方便结构设计时把这个区域远离电机、磁铁、大电流走线等磁干扰源，比如在无人机上安装时，这个模块通常要架高远离动力电源线和电调，模型里预留的安装孔位也支持加装尼龙隔离柱，方便用户调整安装高度来规避干扰。电平转换电路的布局也做了信号完整性的结构考量，I2C通讯的走线长度在模型里对应实际PCB的走线长度，上拉电阻的位置靠近通讯引脚，减少信号反射的问题，这些结构细节的还原，能让电子工程师在做PCB Layout参考时，直接复用成熟的布局方案，减少试错成本。
