PMW3901光流传感器带外壳结构设计

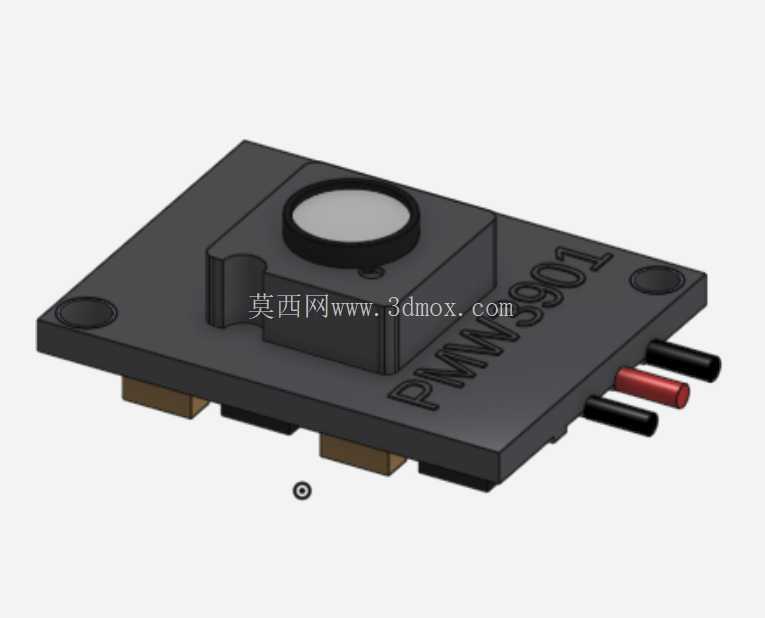

在小型无人机室内定高、AGV小车无标识地面定位、服务机器人低速巡航这类无法依赖卫星定位的场景里，光流传感器是获取相对位移数据的核心感知部件，PMW3901作为常用的低功耗光流采集芯片，其外围结构的适配设计直接影响采集精度与安装可靠性。做这套结构设计时，最先要考虑的是镜头通光面的安装高度与倾角公差，芯片本身的成像焦距固定，外壳底部的通光窗口必须和芯片感光面保持严格平行，窗口到地面的工作距离区间要覆盖常用的10cm到80cm安装高度，因此外壳内腔设计了0.2mm高度差的定位台阶，芯片PCB板装配时直接贴合台阶面，不需要额外调整垫片就能保证焦距公差控制在±0.1mm以内，避免出现成像模糊导致的位移解算偏差。

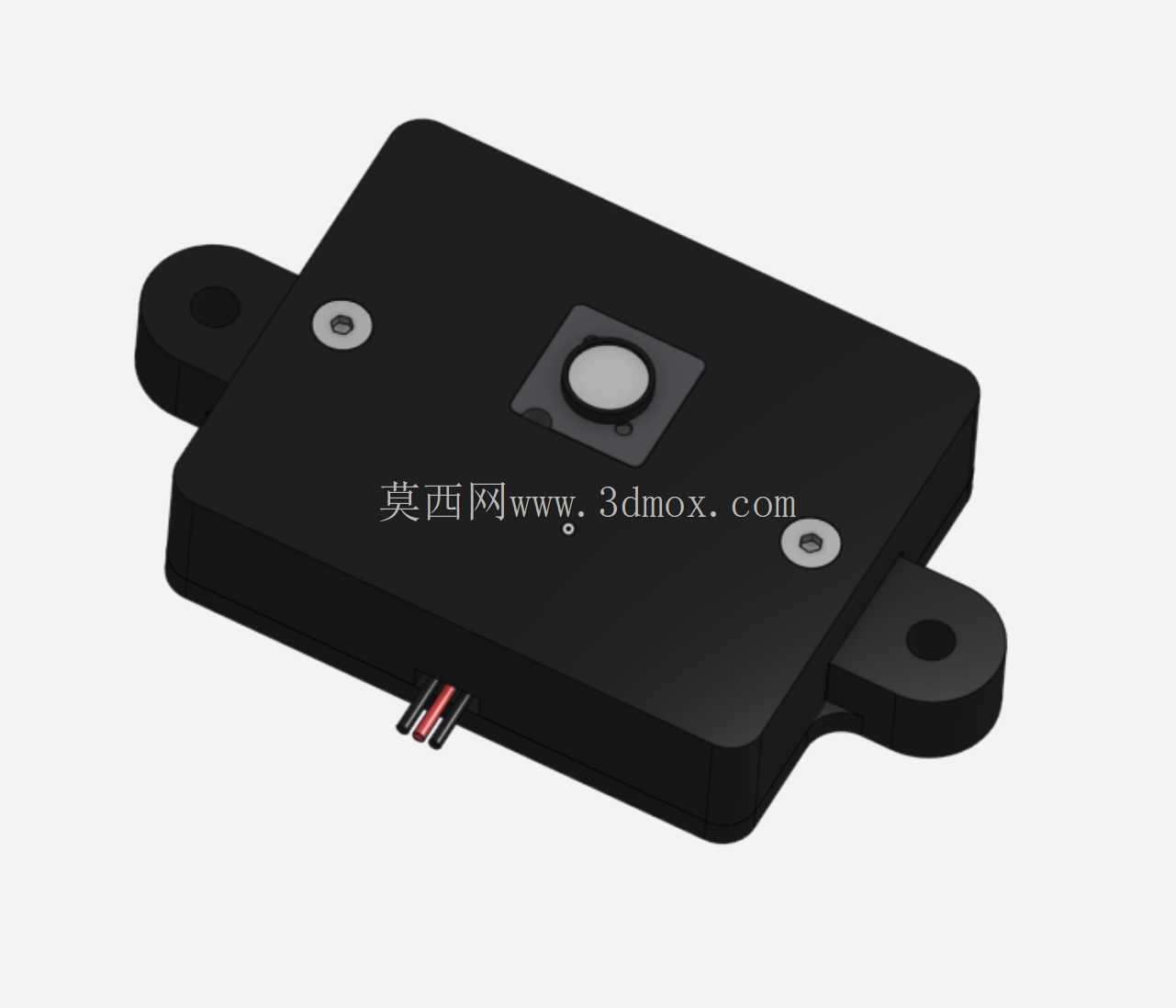

外壳整体采用带两侧安装耳的扁平矩形结构，主体腔体厚度刚好容纳传感芯片PCB与引出排线，两侧安装耳伸出腔体边缘，每个耳片上开有直径3.2mm的安装通孔，孔位中心距严格匹配常用的飞控板、机器人底盘的标准安装孔距，安装时可以直接用M3螺丝固定，不需要额外做转接支架。安装耳和主体腔体的过渡位置做了R2的圆角加强，避免设备振动时安装位置出现应力断裂，同时外壳下边缘和安装面之间预留了0.5mm的间隙，防止安装面不平整时挤压外壳导致通光窗口变形蹭到镜头。

上下壳的连接采用两颗M2自攻螺丝固定，螺丝孔位设计在腔体对角位置，孔柱高度刚好贯穿上下壳装配间隙，拧紧时不会出现壳体翘曲，同时壳体内侧沿边缘设计了一圈0.8mm宽的止口，上下壳装配时止口互相嵌合，既可以阻挡日常使用中的灰尘进入腔体附着在镜头表面，也能避免装配时出现上下壳错位压坏内部排线。排线引出位置设计在壳体侧边的缺口处，缺口尺寸刚好匹配常用的1.25mm间距3P排线，缺口边缘做了圆角处理，避免装配时排线外皮被壳体锐边割破造成短路。

镜头位置的通光窗口没有采用额外的透明镜片设计，而是直接在外壳对应位置开出方形通孔，通孔边缘做了0.3mm的倒角，一方面减少窗口边缘对成像视野的遮挡，另一方面避免注塑生产时的毛边落到镜头表面。壳体表面的两个圆形定位标记是装配对位标识，生产时上下壳对准标记即可保证螺丝孔、止口、通光窗口的位置完全对齐，减少装配对位的时间成本。

从实际使用的适配性来看，这套结构可以直接兼容市面上绝大多数PMW3901芯片的公版PCB，不需要对电路板做二次修改，安装后传感器的光轴和安装面垂直度公差可以控制在0.5度以内，完全满足光流算法对成像角度的要求。在移动机器人平台上使用时，该结构的抗振动性能可以覆盖常规轮式机器人的行驶振动频率，不会因为长期振动出现壳体松动、镜头偏移的问题；在小型无人机上使用时，整体结构重量控制在5g以内，不会给飞行器带来额外的负载负担。

设计过程中也充分考虑了量产的工艺性，上下壳均采用等壁厚设计，壁厚均匀保持1.2mm，没有出现壁厚突变的位置，注塑生产时不会出现缩痕、缺胶的问题，壳体外侧没有设计多余的卡扣、凸台结构，模具结构简单，开模成本低，适合小批量量产使用。安装孔的位置距离腔体边缘的距离大于3mm，锁付螺丝时不会出现壳体开裂的问题，日常维护时只需要拧下两颗对角螺丝即可打开外壳，清理镜头表面的浮尘或者更换内部电路板，维护操作十分便捷。

针对不同安装场景的适配需求，两侧安装耳的厚度和主体腔体保持一致，既可以正面锁螺丝安装，也可以反过来从背面锁付，适配不同的安装空间限制，当安装空间高度受限时，还可以直接去掉上壳，只使用下壳作为PCB的定位支撑件，进一步压缩整体安装高度，满足紧凑空间的安装要求。排线引出方向也可以根据实际布线需求调整缺口位置，不需要修改主体腔体的核心结构，适配不同设备的布线走向。
