六自由度并联斯图尔特运动平台结构设计

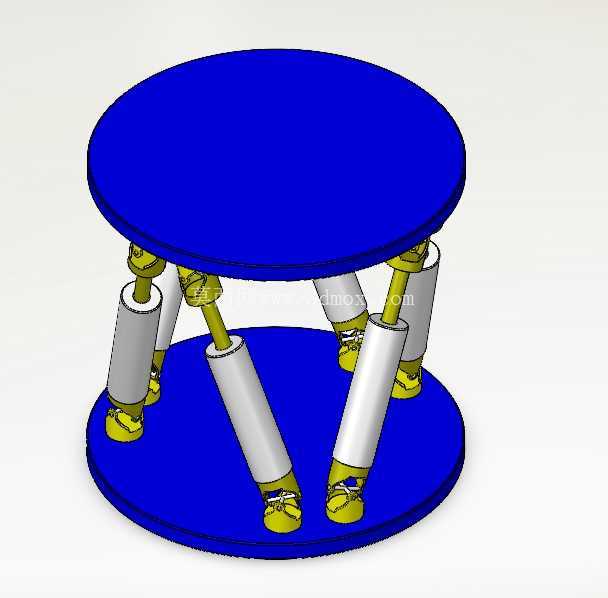

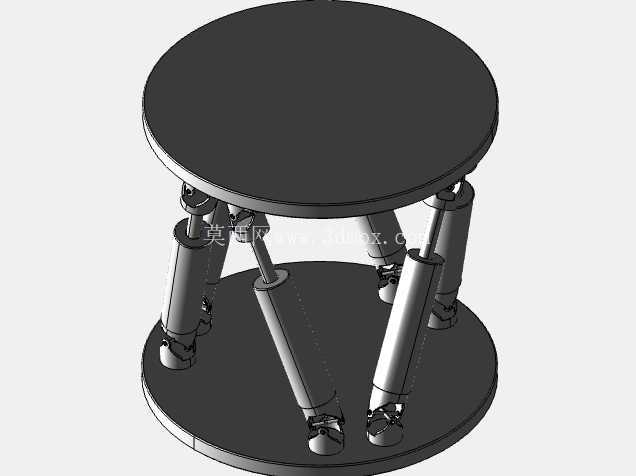

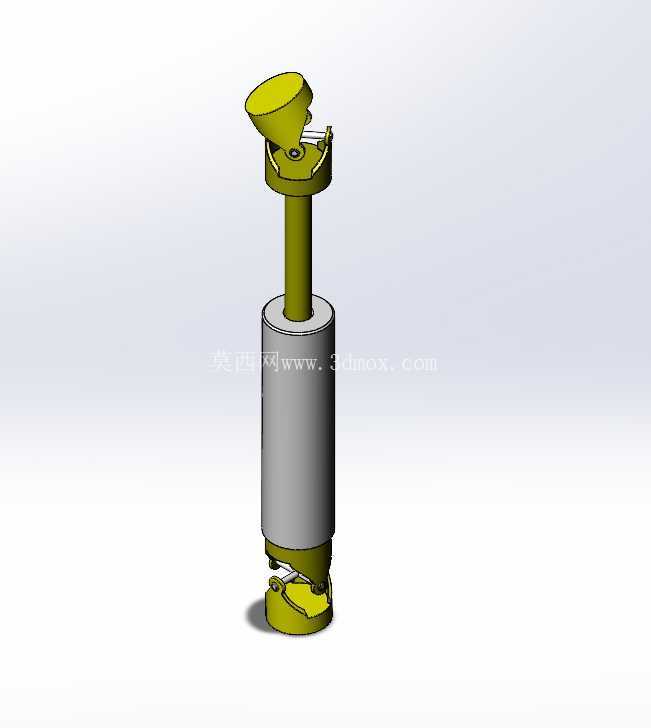

　　在多自由度运动模拟、精密位姿调整、载荷稳定平台这类工程场景里，斯图尔特并联结构始终是绕不开的核心构型，和串联机械臂的悬臂式结构不同，这类并联平台依靠多组支腿协同伸缩，能在紧凑的安装空间内实现更高的结构刚度与承载能力，同时运动精度的可控性也更具优势。从结构布局来看，这套平台采用上下双圆形刚性平台作为安装基准，上平台作为动平台承担载荷安装接口，下平台作为定平台提供整机安装固定面，六组可伸缩支腿沿圆周方向均匀分布，每组支腿两端都采用万向铰结构分别与上下平台连接，这种布局能让支腿的受力始终沿轴向传递，避免额外的弯矩作用在伸缩驱动部件上，大幅提升驱动元件的使用寿命与运动传递效率。实际工程应用中，这类平台的使用场景覆盖多个领域：在飞行模拟训练设备里，它可以作为运动基座复现飞行器的俯仰、滚转、偏航以及升降、横移、纵移六自由度运动反馈，给训练人员提供接近真实的体感反馈；在精密加工与检测领域，它可以作为微动调整台，配合位移传感器实现微米级的位姿补偿，抵消外部振动或者安装误差带来的精度偏差；在船舶与车载设备的稳定平台场景中，它可以通过实时姿态解算调整上平台角度，让搭载的光学设备、通讯天线始终保持水平稳定，隔绝载体颠簸带来的姿态扰动。

　　从设计思路层面拆解，这套结构首先要确定的是上下平台的铰点分布半径，这个参数直接决定了平台的工作空间范围与支腿的受力夹角——铰点分布半径过大，会导致支腿在极限姿态下的倾斜角超出万向铰的转动范围，同时整机横向尺寸过大浪费安装空间；半径过小则会让支腿在承载时的水平分力占比过高，增加驱动负载同时降低整体结构刚度。其次是支腿的行程设计，需要结合目标工作空间内的最大位姿变化量，计算每个支腿在极限姿态下的最长与最短长度，预留足够的伸缩余量避免运动过程中出现机械硬限位，同时还要考虑支腿缩回后的最小长度，控制整机的最低安装高度，适配不同安装场景的高度限制。

　　安装边界方面，下平台的固定接口需要根据现场安装基础设计，通常采用圆周分布的螺栓孔与安装基础连接，安装面需要保证足够的平面度，避免固定后下平台产生形变导致铰点位置偏移，影响运动学解算精度；上平台的载荷安装面需要预留标准化的安装螺孔阵列，方便适配不同的搭载设备，同时要根据额定载荷校核上平台的结构强度，避免大载荷下平台板面产生形变影响支腿铰点的相对位置精度。支腿的驱动形式可以根据应用场景选择，高精度场景可采用伺服电动缸配合滚珠丝杠结构，实现精准的位移闭环控制；大载荷场景则可以采用液压驱动支腿，提供更大的推拉力输出；轻载高速场景也可采用气动支腿实现快速响应。结构设计过程中，还要重点校核万向铰的转动角度范围，确保平台在整个工作空间内运动时，铰关节不会达到转动极限，同时要避免相邻支腿在大角度倾斜时出现运动干涉，这部分需要在三维建模阶段完成全姿态的干涉检查，模拟每个极限位姿下的支腿相对位置，调整铰点的安装角度与支腿外径尺寸，预留足够的安全间隙。另外，支腿与上下平台的连接铰点需要采用高精度的铰接轴承，减小铰接间隙带来的运动回程误差，对于有高精度定位要求的应用场景，还需要在铰点位置设计预紧结构，消除铰接副的配合间隙。

　　这类并联平台的运动控制需要依托正逆运动学解算，逆解过程可以根据目标上平台位姿计算出每个支腿需要达到的长度，正解则是通过各支腿的实际长度反馈计算当前上平台的实际位姿，结构设计阶段保证各铰点的位置精度，是后续运动控制精度达标的基础，一旦铰点实际安装位置与理论设计值偏差过大，就会导致解算结果出现系统性误差，无法达到预期的运动精度。在承载能力设计上，由于六组支腿共同承担上平台的载荷，相比同尺寸的串联调整机构，其单位体积的承载能力要高出数倍，同时结构的固有频率更高，动态响应速度更快，适合需要高频运动调整的场景。设计时还要考虑整机的维护便利性，支腿的驱动部件、铰接轴承都要设计方便的润滑与更换接口，避免后期维护时需要完全拆解整机结构。
