嵌入式数显温湿度控制器结构设计

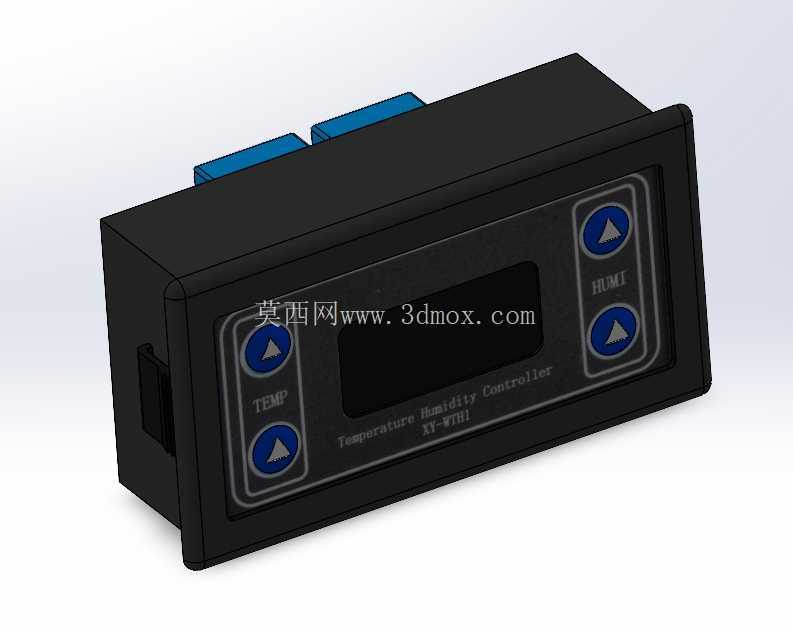

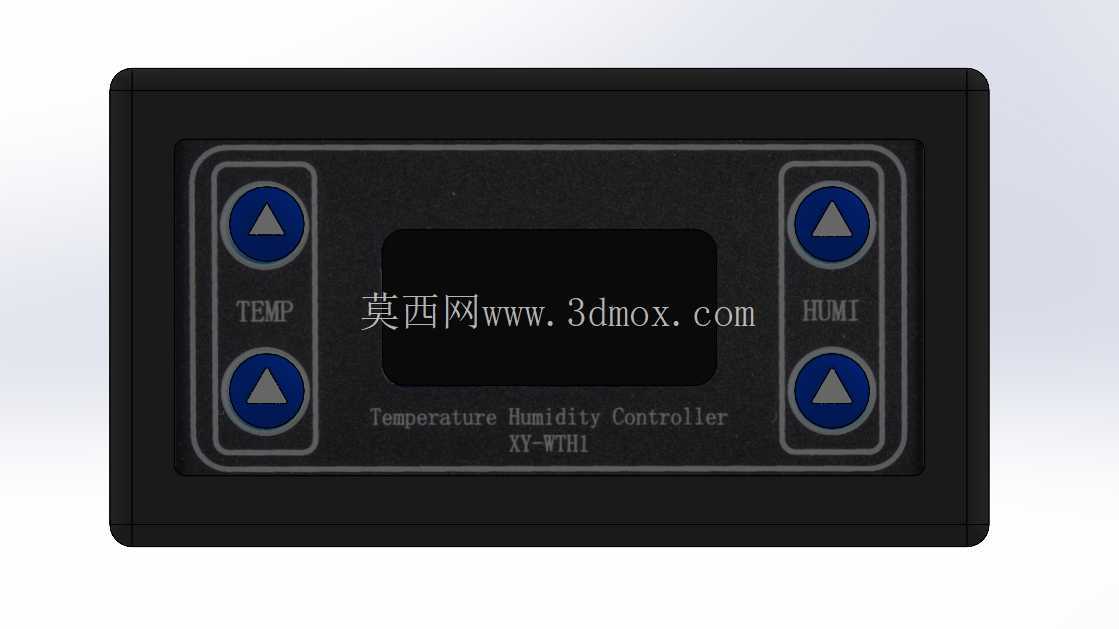

　　这款嵌入式温湿度控制单元，是面向工业柜体、小型环境调控场景开发的测控终端，从结构设计层面充分适配了设备集成的实际安装需求。整体采用长方体嵌入式壳体设计，前面板与壳体主体做了限位台阶结构，安装时可直接卡入标准面板开孔，后侧预留的接线端子区域做了凸起避让，避免安装时线缆挤压壳体导致的装配干涉，壳体两侧预留的卡扣位可适配不同厚度的安装面板，无需额外螺丝固定即可完成快速装拆，日常维护时可直接从面板正面抽出单元，无需拆解柜体内部结构。前面板的交互区域做了分区布局，中间位置的数码显示窗口做了内凹沉台设计，可避免外部剐蹭损伤显示面，窗口边缘做了微小的倒角处理，减少光线直射产生的反光对读数的干扰。温度、湿度调节区域分别设置独立的操作按键组，每组配置上下调节按键，按键采用圆形凸起结构，表面做了防滑纹理处理，戴绝缘手套操作时也能准确触发，按键旁印有清晰的功能标识，温度区标注TEMP、湿度区标注HUMI，现场操作人员无需查阅说明书即可快速区分调节通道。壳体后侧的接线端子采用蓝色绝缘基座，端子间距符合低压电控接线的安全间距要求，可直接接入温湿度传感器探头、控制输出回路以及供电线路，端子旁的壳体表面预留了标识丝印位置，方便接线时对应线号标记，减少接错线的概率。

　　从功能适配角度看，这款控制器可同时采集环境温度与湿度参数，通过内置的控制逻辑输出开关量信号，驱动加热、除湿或者制冷、加湿外设，维持受控空间内的温湿度处于设定区间，常见的应用场景包括户外配电柜内部防凝露控制、小型仓储环境温湿度调控、实验设备舱内环境参数维持、恒温恒湿小型试验箱的控制单元配套等。结构设计过程中，充分考虑了工业现场的使用环境，壳体选用阻燃ABS材质，可满足电控设备的阻燃等级要求，前面板的防护等级可达到IP54级别，防止日常飞溅的水滴、灰尘进入壳体内部影响电路工作。壳体的边角都做了R角过渡处理，既可以减少安装过程中边角磕碰导致的壳体开裂，也能避免尖锐边角划伤安装人员。

　　显示窗口的透明视窗采用耐磨PC材质，长期使用不易产生划痕，保证读数清晰。按键与面板之间的配合间隙控制在0.1mm以内，既保证按键按压的行程手感，又能防止灰尘从按键缝隙进入壳体内部。在安装边界设计上，这款控制器的面板开孔尺寸做了标准化适配，可兼容市面上多数同规格嵌入式仪表的安装开孔，替换旧设备时无需重新扩孔或者修改面板结构，降低设备改造的工作量。壳体内部的PCB安装位做了定位柱设计，电路板装配时可直接卡在定位柱上，通过热熔柱固定，无需额外螺丝锁紧，减少装配工序，同时定位柱的高度做了精确计算，保证电路板上的显示数码管刚好对准前面板的显示窗口，不会出现显示偏移、漏光的问题。

　　从建模细节来看，这款模型还原了产品的所有结构特征，包括壳体表面的细微脱模斜度、按键的弧度、端子的接线槽结构、面板上的丝印文字区域，在做设备整体装配仿真时，可直接导入模型完成面板开孔的干涉检查，验证安装空间是否足够，接线区域是否与柜体内其他部件产生冲突，也可用于产品宣传的渲染出图，展示产品的实际外观形态。在实际选型应用中，这类温湿度控制器的安装深度需要提前匹配柜体内部的空间，这款模型的后侧长度做了精确还原，可直接测量得到安装所需的纵深尺寸，避免出现安装后侧门无法关闭的问题。面板的突出高度也做了还原，安装后前面板突出安装面的尺寸控制在合理范围，不会额外占用柜体外部的操作空间。
