模数0.5十七齿适配5mm轴小齿轮

在桌面级挤出设备、小型步进电机传动模组的开发与维护场景中，这类小模数正齿轮是极为常见的动力传递核心零件，很多做小型传动结构设计的工程师，在选型阶段都会优先匹配这类参数成熟的小齿轮，毕竟小模数齿轮的加工精度对传动平稳性影响极大，成熟的参数化模型能大幅缩短前期设计验证的周期。

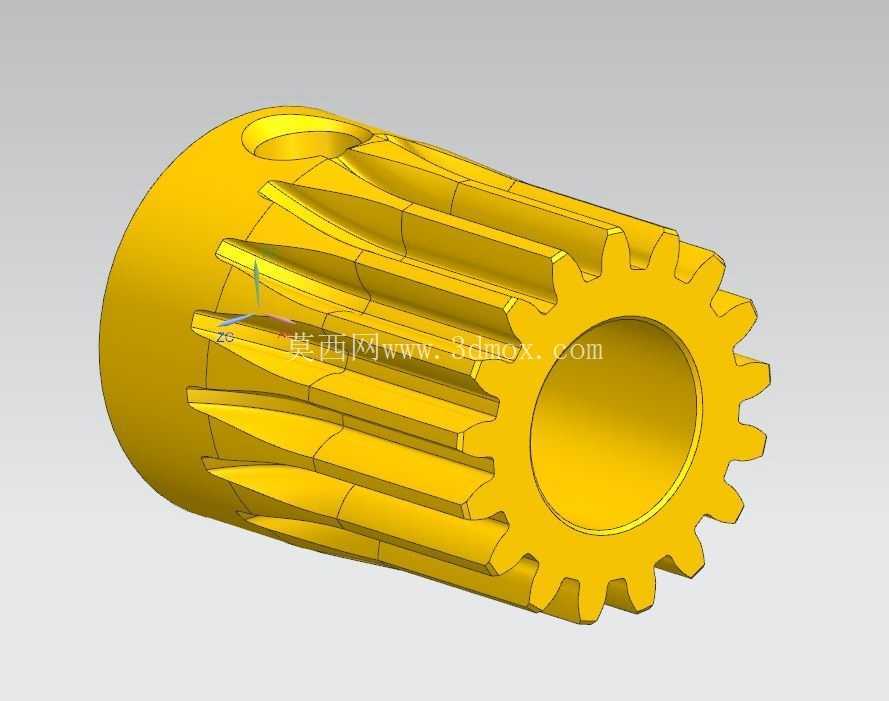

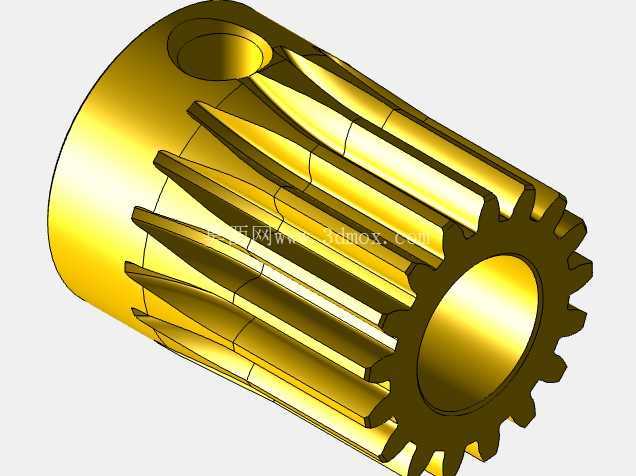

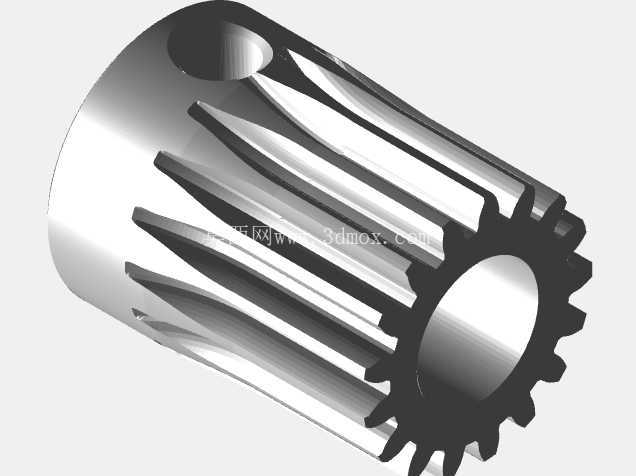

这款齿轮采用正齿结构设计，模数设定为0.5mm，总齿数为17齿，内孔适配直径5mm的传动轴，齿侧预留了M3紧定螺钉的安装孔位，安装时只需将齿轮套入对应轴径的电机输出轴或者设备传动轴，拧紧紧定螺钉即可完成周向固定，不需要额外加工键槽，对于小型轻量化传动结构来说，这种固定方式装配效率高，拆卸维护也很方便，不会对轴表面造成过大的压损。

从实际应用场景来看，这类小齿轮最常出现在桌面级FDM3D打印机的挤出机构中，负责将步进电机的扭矩传递给送丝滚轮，精准控制耗材的进给量，0.5模数的齿形在传动过程中齿侧间隙小，送丝的步进精度更容易控制，不会因为传动背隙过大出现送丝打滑、层厚不均的问题；除此之外，在小型自动化送料机构、精密玩具传动组、小型实验设备的动力传输单元中，也能见到同参数齿轮的应用，尤其是搭配42型以下的小型步进电机使用时，17齿的齿数设计不会让传动比过大，能兼顾传动扭矩和输出转速的平衡，不会因为齿数过少出现根切问题，也不会因为齿数过多导致齿轮外径过大，挤占设备内部的安装空间。

设计这类小齿轮的时候，首先要考虑的是安装边界的适配性，内孔与5mm轴的配合公差一般选用H7/g6的间隙配合，既保证装配时能顺利套入轴体，又不会因为配合间隙过大出现传动偏心；齿形部分采用标准渐开线正齿设计，压力角选用通用的20度，不需要做变位修正，17齿刚好是标准直齿圆柱齿轮不根切的最小齿数，能最大化利用齿面的接触强度，同时减少加工时的刀具损耗。齿轮本体的轴向长度做了针对性的优化，既保证和配对齿轮的啮合齿宽足够，传递额定扭矩时不会出现断齿问题，又不会因为轴向尺寸过长增加不必要的转动惯量，对于步进电机这类需要频繁正反转的驱动场景来说，更低的转动惯量能提升电机的响应速度，减少启停过程中的过冲问题。

齿端做了微小的倒角处理，装配时能快速对准配对齿轮的齿槽，不会出现齿顶磕碰的问题；紧定螺钉的孔位设置在齿轮的光轴段，不会破坏齿形的完整性，拧紧后螺钉端面能紧密压在轴的平面或者预留的定位坑上，即使设备长时间运行出现振动，也不会出现齿轮轴向窜动或者周向打滑的问题。齿轮的内孔和外齿面做了同轴度约束，建模时将内孔轴线作为基准，齿圈的径向跳动公差控制在0.02mm以内，避免装配后出现传动卡顿、噪音过大的问题。

在实际选型替换的时候，只需要确认三个核心参数即可：一是模数和齿数要和配对齿轮匹配，保证正确的啮合传动比；二是内孔直径要和所用的输出轴径一致，5mm的轴径是小型步进电机最常用的输出轴尺寸，适配性极强；三是紧定螺钉的规格要匹配，M3的紧定螺钉是这类小齿轮的通用规格，配件采购非常方便。很多工程师在做小型传动结构迭代的时候，会直接在这类成熟齿轮模型的基础上修改参数，比如调整内孔尺寸、改变齿宽、增加定位台阶，不需要从零开始绘制齿形，能大幅提升建模效率，也能避免自行绘制齿形时出现的齿形误差，导致后续加工出来的齿轮无法正常啮合。

从传动特性来看，正齿轮的传动效率高，没有轴向力，支撑轴承只需要承受径向载荷，能简化支撑结构的设计，不需要选用能承受轴向力的角接触轴承，用普通的深沟球轴承甚至含油轴承就能满足使用要求，能有效降低整套传动机构的成本。对于负载不大的精密传动场景，这类小模数正齿轮的传动噪音也更容易控制，只要装配时保证中心距准确，齿面润滑到位，运行时的噪音能控制在非常低的水平，适合用在对噪音有要求的桌面级设备上。
