FTC赛事竞技用SkyStone堆叠作业机器人

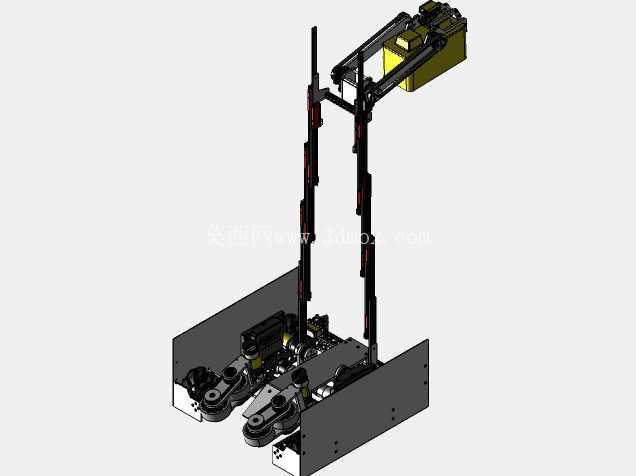

这款竞技类作业机器人的结构设计完全围绕赛事场景的核心需求展开，不同于常规工业搬运设备的固定工位作业逻辑，其需要在限定的平整场地内完成自主移动、目标块识别拾取、高位堆叠放置的全流程动作，对结构的轻量化、动作可靠性、运动行程冗余都有极高要求。从整体布局来看，设备采用低位双层轮系驱动底盘作为承载基础，底盘两侧设置有向外延伸的防护挡板，既可以在高速移动过程中规避场地内障碍物对内部传动结构的磕碰，也能在对位拾取物料时起到初步导向作用，避免物料块偏移导致拾取失败。底盘内部集成了驱动轮组、传动连杆与动力输出部件，所有动力元件均采用下沉式安装，尽可能降低整机重心，减少机械臂高位伸展时的整机倾覆风险，底盘的整体宽度控制在赛事规则允许的通行边界内，可顺利通过场地内设置的各类通道与限宽区域。

抬升机构采用双列立式导轨搭配同步带传动的结构形式，两根平行的立式导轨通过底部安装座固定在底盘承载平台上，导轨之间设置有多组横向连接筋板，保证长行程抬升过程中的结构刚性，避免单侧受力导致的导轨卡滞。抬升滑座可沿着立式导轨完成全行程上下移动，滑座上搭载的拾取机械臂采用平行四边形连杆结构，可在抬升过程中始终保持末端拾取机构的水平姿态，无需额外增加姿态调整舵机即可保证物料块的拾取角度稳定，减少控制逻辑的复杂度。机械臂末端的拾取机构采用夹取与承托结合的结构，针对赛事专用的方形物料块设计有定位卡槽，拾取时卡槽先贴合物料块侧面完成定位，再通过夹爪锁紧固定，可在高速移动、抬升过程中避免物料脱落，即使在机械臂伸展到最高堆叠位置时，依然能保证物料的定位精度满足堆叠对位要求。

设计过程中针对运动边界做了多轮校核，立式导轨的有效行程完全覆盖赛事要求的最高堆叠高度，同时预留了足够的安全余量，避免机械臂运动到上极限位置时出现硬限位碰撞；机械臂的水平伸展距离经过反复调整，既保证可以拾取到场地边缘的物料块，也不会因为伸展过长导致整机重心偏移超出稳定范围。所有结构件的安装孔位都做了等间距标准化设计，方便参赛人员根据实际赛事策略快速调整机械臂的安装高度、拾取角度，也可快速替换不同规格的末端执行器适配不同的作业任务。传动部件全部做了外露防护设计，既方便日常维护时快速检查传动带张紧度、轮组磨损情况，也避免场地内的细小碎屑进入传动间隙导致机构卡滞。

从实际作业逻辑来看，设备启动后先通过底盘轮组移动到物料存放区域，通过低位的机械臂拾取物料块后，抬升机构沿着双导轨向上滑动到对应堆叠高度，机械臂向前伸展将物料块放置到目标堆叠位置后复位，再进行下一轮拾取作业，整个运动流程的结构干涉区域在设计阶段就通过三维装配校核完全排除，所有运动部件的动作路径都做了平滑过渡处理，减少急停急起带来的结构冲击。底盘的轮系采用差速转向设计，可实现零半径转弯，在狭小的赛事场地内具备极佳的机动性，轮面采用高摩擦系数材质，保证急加速、急停时不会出现打滑偏移，对位精度可控制在毫米级，满足高位堆叠时的对位要求。整机的所有线缆都沿着导轨内侧、底盘筋板位置做了走线固定，避免运动过程中线缆被拉扯、缠绕到传动部件中，所有电气元件的安装位置都预留了足够的散热空间，长时间连续作业也不会出现过热导致的性能下降问题。
