伸缩式双导杆气动取料机械臂结构

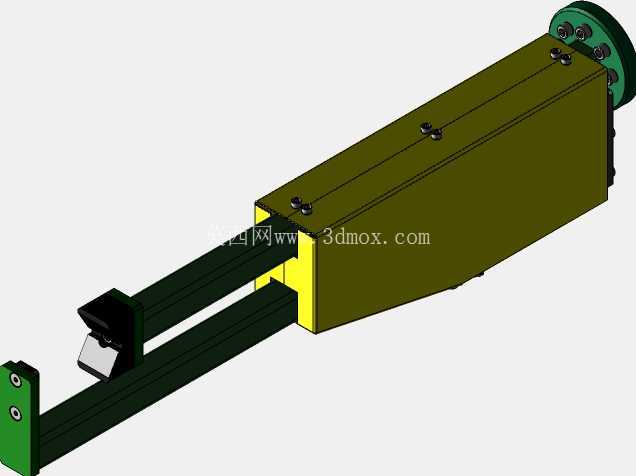

　　这款伸缩式双导杆机械臂主要面向3C电子小件装配、轻载物料短距离移栽场景设计，常见于小型自动化流水线的工位间物料转运、注塑机下料后的工件取放、检测工位的工件上下料环节，适配0.5kg以内的轻载工件搬运需求，相比多关节机器人成本更低、部署更灵活，适合节拍要求在3秒/次以内的简单重复取放作业。从结构设计来看，整体采用双平行圆柱导杆作为伸缩导向承载结构，导杆选用表面硬质氧化的铝合金材质，兼顾轻量化与耐磨性能，导杆与主体箱体之间采用自润滑铜套作为滑动支撑，无需额外加装润滑管路即可满足长期往复运行的耐磨需求，避免了直线导轨在多尘车间环境下容易卡滞的问题。

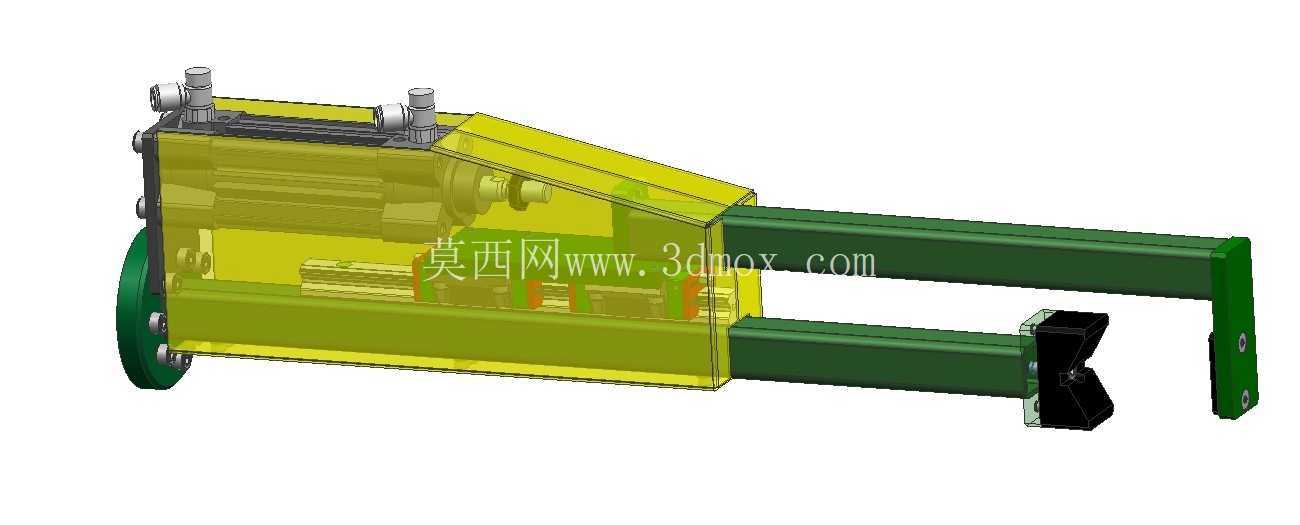

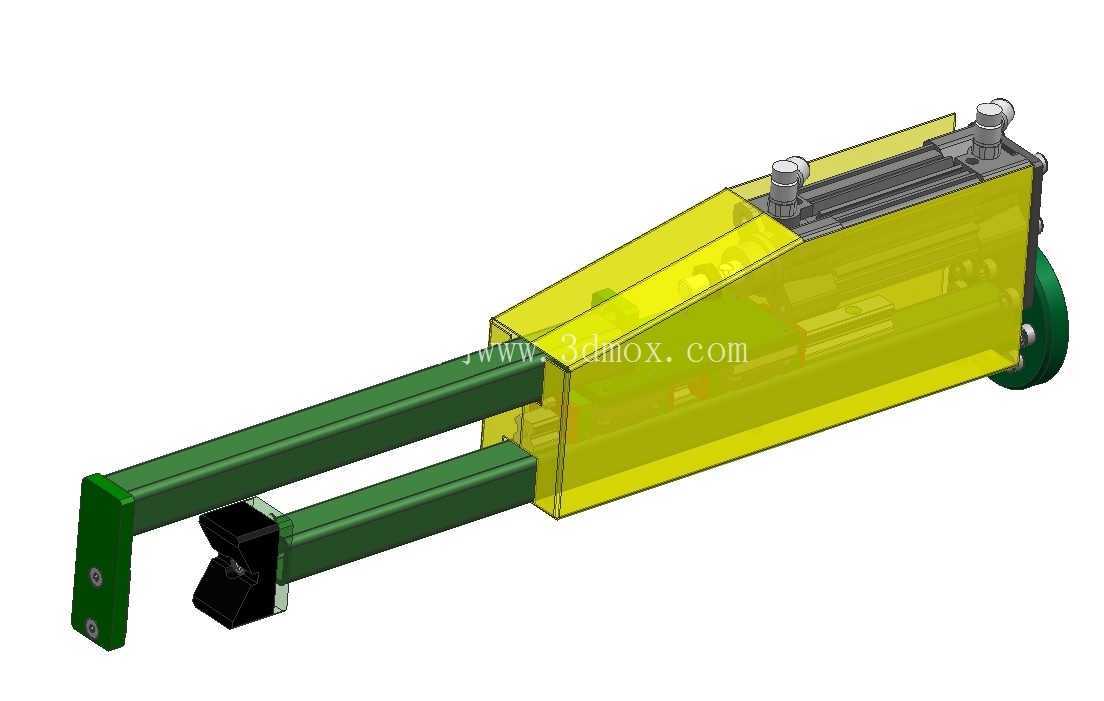

　　驱动部分内置在半封闭的黄色防护箱体内部，采用笔型气缸作为伸缩动力源，气缸缸体固定在箱体尾端，活塞杆端部与前端夹具安装座刚性连接，气缸行程根据常规工位间距设定为200mm，可根据实际工位布局更换不同行程的气缸完成适配，无需改动整体安装结构。箱体侧面预留有传感器安装槽位，可在伸缩行程的起点、终点位置加装磁性开关，实时反馈伸缩到位信号，方便接入设备PLC控制系统完成动作逻辑联锁，避免出现伸出行程超差撞机的问题。前端夹具安装座采用标准化的T型槽接口设计，可直接适配平行气爪、真空吸盘支架、磁吸夹具等多种末端执行件，无需额外加工转接板，面对不同材质、外形的工件时，仅需更换末端夹具即可快速切换生产工况，缩短产线换型调试周期。

　　安装边界方面，箱体尾部预留有四个M6螺纹安装孔，可直接固定在设备型材支架或者滑台模组的移动板上，固定后整体重心落在安装面中心区域，高速伸缩时不会出现偏载晃动的问题；缩回状态下整体长度为320mm，宽度为110mm，高度为95mm，伸出后最大长度为520mm，安装时仅需在伸出方向预留220mm的安全运动空间即可，不会占用过多的流水线安装空间，适合在紧凑布局的小型自动化设备上集成使用。设计过程中特意将气动管路、传感器走线全部内置在箱体内部，仅在箱体尾部预留一个走线孔，外部无裸露管线，避免设备运行过程中管线与周边工件、结构发生剐蹭磨损，降低设备日常维护的管线更换频率。

　　导杆前端设计有可拆卸的限位挡块，当气缸出现行程误动作时，挡块会与箱体前端面接触硬限位，防止导杆整体从支撑铜套中滑脱，避免设备运行过程中出现结构脱落的安全隐患。箱体采用半透明的PC材质防护盖板，日常巡检时无需拆开盖板即可直接观察内部气缸、传动部件的运行状态，快速排查是否存在部件松动、气管漏气的问题，降低日常运维的排查难度。这款结构没有复杂的传动减速部件，整体零部件数量少，加工精度要求常规，普通机加工车间即可完成所有零件的加工制作，装配时仅需保证两根导杆的平行度公差在0.1mm以内，即可保证伸缩动作顺畅无卡滞，后期维护仅需定期擦拭导杆表面灰尘、检查铜套磨损量即可，维护成本远低于多关节工业机器人，适合中小型加工厂的自动化改造场景使用，针对一些不需要复杂路径规划、仅需直线往复取放料的工位，这款结构的实用性和性价比优势十分突出。
