法兰安装霍尔效应旋转编码器结构

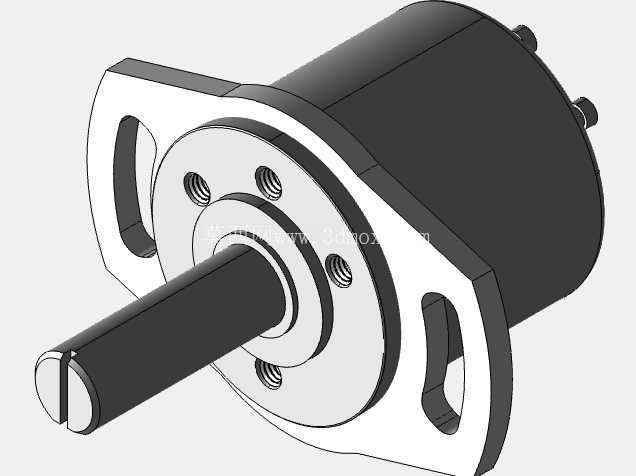

这款霍尔效应旋转编码器的三维结构，是面向工业角度检测场景做的适配化设计，首先从安装边界来看，采用的是双安装耳菱形法兰结构，两个腰型安装孔对称分布在法兰主体两侧，安装孔的长轴方向沿法兰径向延伸，给现场安装预留了±2mm的位置调整余量，能适配安装面板上存在小范围孔位偏差的情况，不需要二次扩孔就能完成固定，法兰安装面的平面度控制在0.02mm以内，安装后和设备面板的贴合间隙不超过0.03mm，避免长期运行出现松动偏移。输出轴采用的是单扁位定位结构，轴端铣出一个平行于轴线的平面，和配套的传动件连接时，不需要额外打定位销，靠扁位的面接触就能传递扭矩，不会出现轴和连接套之间的相对滑转，轴伸长度控制在适配常规传动联轴件的范围，不会因为轴伸过长导致悬臂负载过大，也不会因为轴伸过短导致连接套无法可靠固定，轴的径向跳动公差控制在0.01mm以内，保证旋转过程中不会出现偏心抖动，影响检测精度。

从功能特性来看，这款编码器采用霍尔效应检测原理，和传统接触式光电编码器不同，没有码盘、电刷这类易磨损的接触部件，内部靠磁场变化来识别旋转角度，抗粉尘、抗油污的能力更强，在车间多尘、有少量切削液飞溅的场景下也能稳定工作，不会因为光学部件被污染出现检测丢脉冲的问题。模拟输出的信号形式，可以直接对接PLC或者运动控制器的模拟量采集端口，不需要额外加脉冲计数模块，简化了设备的电气接线流程，360度的检测量程可以覆盖整周旋转的角度反馈需求，不管是做转轴的位置闭环，还是做旋转工位的角度定位，都能提供连续的角度反馈信号。

设计思路上，整体采用圆柱形主体加前置法兰的布局，主体外壳做了阶梯轴式的结构，靠近法兰的位置直径更大，内部用来放置霍尔感应元件和信号处理电路板，后半段直径稍小，用来放置永磁体和轴承支撑结构，内部的轴承采用双轴承支撑布局，两个深沟球轴承分别布置在轴的前后两端，能承受一定的径向负载和少量轴向负载，当输出轴上挂接小型同步轮或者传动齿轮的时候，不会因为侧向力导致轴变形，延长了设备的使用寿命。外壳的边角都做了小倒角处理，没有尖锐的棱边，装配的时候不会划伤操作人员的手，也不会刮伤相邻设备的线缆外皮。出线端布置在主体尾部的侧面，采用侧出式的接线方向，不会和轴端的传动部件产生干涉，接线的时候不需要在设备面板上预留过大的过线空间，适合安装空间比较紧凑的自动化设备内部，比如小型转台、包装机械的送膜轴、非标设备的旋转工位上，都能直接嵌入安装。

在实际应用场景里，这类编码器常用来替代传统的电位器做角度反馈，因为霍尔原理没有接触磨损，使用寿命比碳膜电位器高一个数量级，不需要定期更换检测元件，减少了设备的维护频次。在轻工机械的卷绕机构上，它可以实时反馈卷辊的旋转角度，配合张力控制系统实现卷径的实时计算，调整收卷的线速度；在自动化装配设备的旋转分度盘上，它可以给控制器提供实时的转盘角度信号，实现不同工位的精准定位，不需要额外加装机械限位开关；在小型工程机械的操纵机构上，它可以检测操纵杆的旋转角度，把角度信号转换成模拟量传给控制系统，实现执行机构的比例控制。设计的时候特意把安装法兰的厚度控制在合理范围，既保证法兰有足够的结构强度，锁紧安装螺丝的时候不会出现法兰变形，又不会因为法兰过厚导致整体安装长度增加，挤占设备内部的其他部件安装空间。轴端的扁位位置和法兰安装孔的相对角度做了明确的定位，装配的时候可以快速找正零点位置，减少现场调试的校准时间，内部的永磁体和霍尔元件之间的气隙控制在0.5mm到1mm之间，既保证磁场信号有足够的强度，不会因为气隙过大出现信号丢失，也不会因为气隙过小，加工装配公差导致元件之间出现摩擦卡顿。
