TOF400CC测距传感模块结构设计

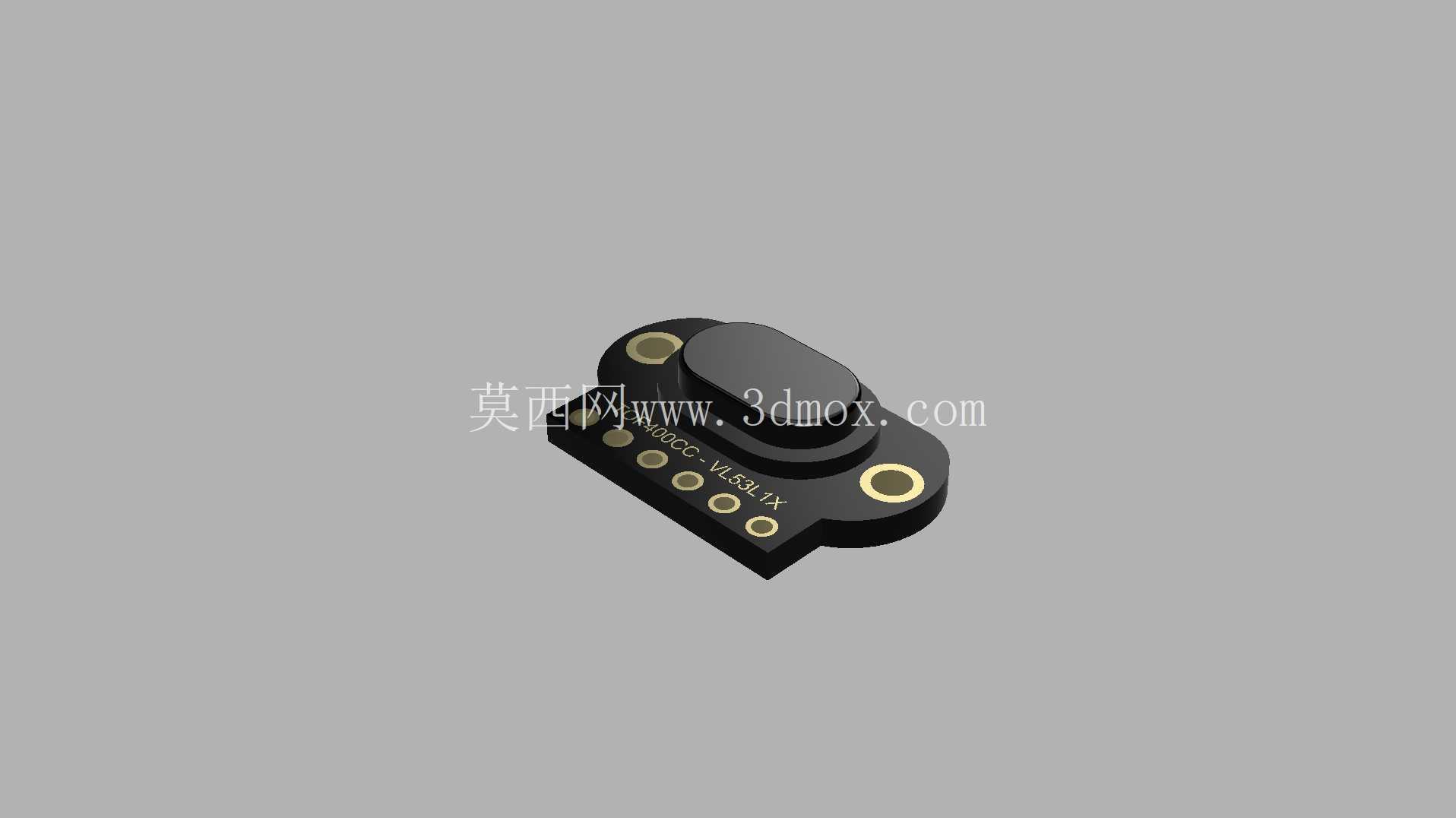

在做移动机器人避障单元选型、小型自动化设备工位测距组件适配的时候，经常会遇到空间局促、安装位紧凑的情况，这款TOF400CC测距传感模块的三维结构，刚好适配这类对安装体积有严格限制的应用场景。从结构还原的细节来看，模型完整呈现了模块的PCB基板形态，板载集成的VL53L1X测距芯片与光学镜头组件的装配位置完全贴合实物装配逻辑，没有额外添加背面冗余的电子元件细节，只保留了核心的带镜头PCB板结构，对于做整机装配干涉检查、安装位预留的结构工程师来说，这种简化程度刚好够用，不会因为过多细碎的元件细节拖慢装配体的运行效率，也不会因为结构缺失导致安装时出现意料之外的干涉问题。

从实际用途出发，这类飞行时间测距模块常被用在小型AGV的近距避障、服务机器人的边缘检测、Arduino开源硬件项目的距离感知单元、智能仓储设备的货位检测场景里，相比传统的红外测距模块，它的测距精度受被测物体表面材质、颜色的影响更小，有效测距范围覆盖短距到中距的常规检测需求，在做设备结构设计的时候，提前拿到准确的模块三维模型，就能在布局阶段把光学镜头的视场角遮挡问题考虑进去，避免后期打样后才发现镜头前方有结构件挡光，导致测距数据跳变的问题。

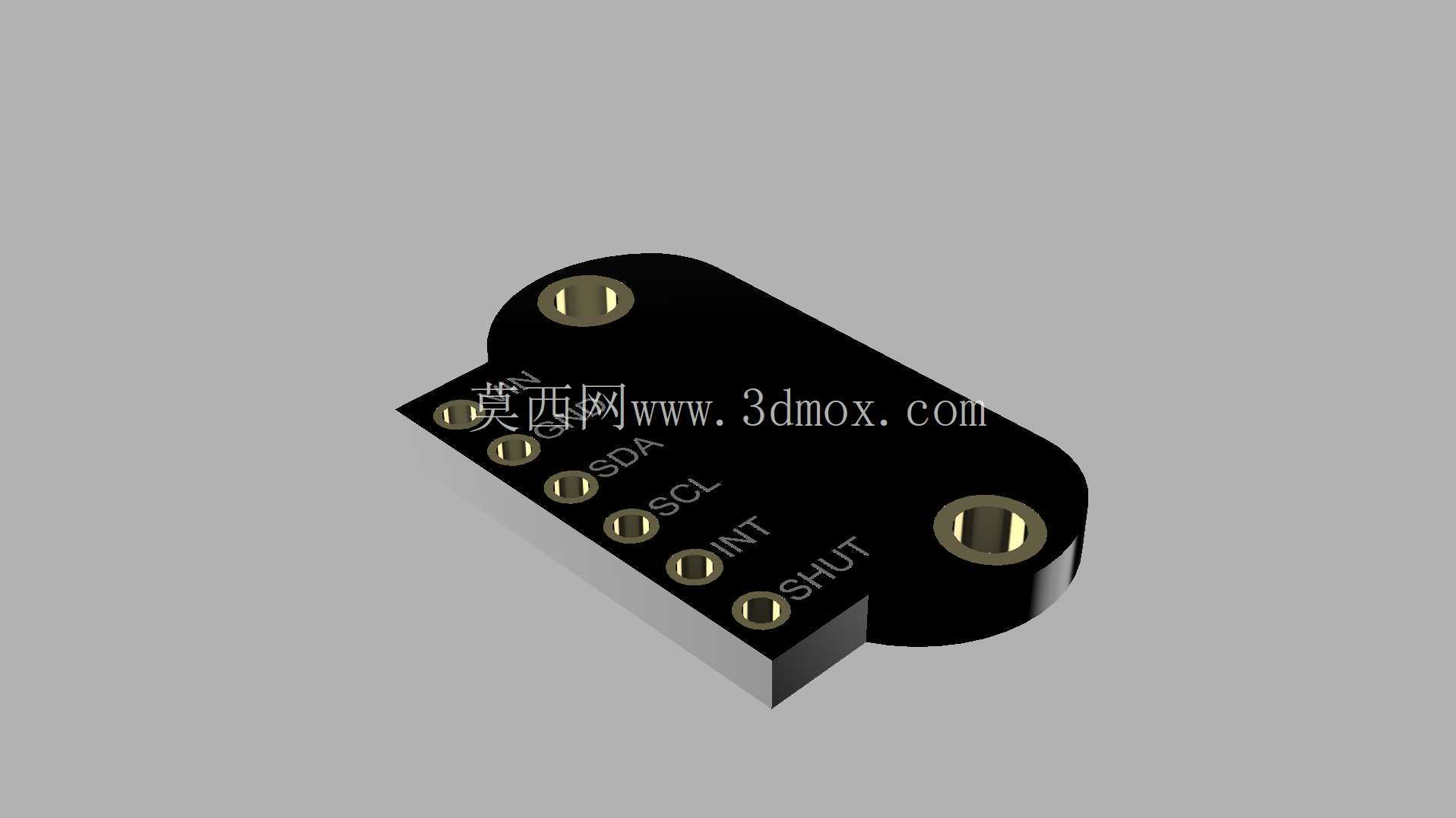

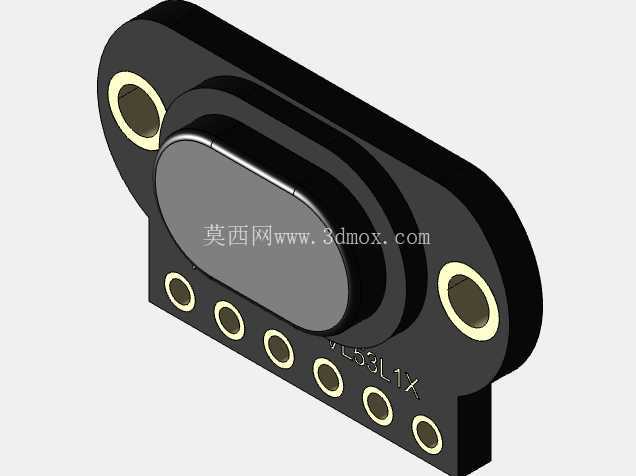

设计思路上，这个模块采用了不规则的切角PCB外形，两个对角位置设置了金属化安装孔，安装孔的位置刚好避开了板上的核心元件与焊盘区域，在做安装固定的时候，可以直接用M2规格的螺丝配合铜柱将模块固定在设备的支架或者壳体上，不需要额外设计转接板，能进一步压缩整机的装配空间。镜头部分做了凸起的遮光罩结构，比PCB板面高出一定距离，这个结构一方面可以阻挡环境杂光对测距芯片接收端的干扰，另一方面也能在装配时起到定位标识的作用，避免安装时装反方向导致镜头朝向错误。板边的排针焊盘位置做了等距排布，标准的2.54mm排针间距可以直接插接常规的直插排针，方便和主控板进行接线，在做结构设计的时候，排针区域的下方需要预留足够的走线空间，避免排针焊接后和下方的结构件发生顶触。

外形尺寸与安装边界方面，模块整体的长宽尺寸控制得非常紧凑，适合安装在空间狭小的设备前端或者侧方，安装孔的中心距经过精准还原，在设计安装支架的时候，直接按照模型上的孔位坐标开孔即可，不需要反复核对实物尺寸。镜头的凸起高度是安装时需要重点关注的边界尺寸，在做外壳开窗设计的时候，开窗的内边缘要和镜头保持足够的安全距离，同时开窗的位置要正对镜头的光学中心，避免视场被壳体边缘遮挡。PCB板的厚度按照常规1.6mm板厚做了还原，在做插槽式安装结构设计的时候，插槽的槽宽可以直接参考这个厚度尺寸预留公差，保证模块插装时松紧适度，不会出现过松脱落或者过紧插装困难的问题。

对于做三维建模的从业者来说，这个模型的结构细节程度刚好适配方案设计阶段的装配需求，不需要再花时间去测绘实物的外形尺寸、孔位坐标，直接导入到装配体中就能完成布局，能大幅缩短前期方案设计的时间。在做机器人整机装配的时候，还可以根据这个模块的安装位置，模拟不同安装角度下的测距覆盖范围，调整模块的安装倾角，让测距范围刚好覆盖需要检测的区域，避免出现检测盲区。比如在做FPV穿越机的定高改装、自行车避障附件开发的时候，这个模块的小尺寸优势就能充分体现出来，不会因为加装测距模块过多影响设备本身的重量分布和外观形态。在做工业类的小型检测设备设计时，这类模块还可以用来做工件到位检测、料仓高度检测，相比传统的光电开关，它的检测距离更远，输出的距离数据是连续的模拟量或者数字量，可以实现更精准的位置控制，这时候准确的三维模型就能帮助工程师在设计阶段就把模块的安装位置、走线方向、防护结构都考虑到位，减少后期样机调试时的改动量。
