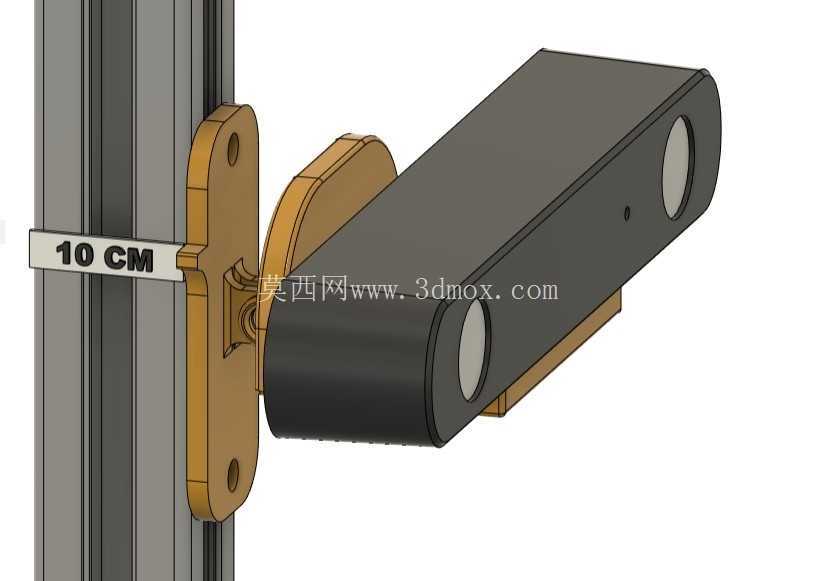

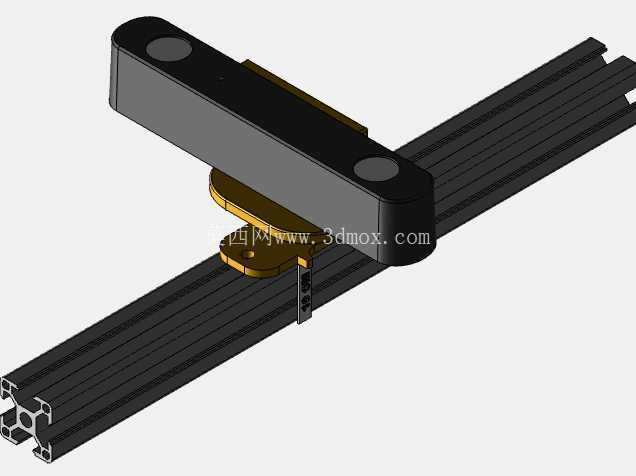

ZED2双目相机可调式铝型材安装支架

在机器视觉检测、移动机器人导航、三维空间重建这类实际工程场景里，ZED2双目相机的安装定位精度、角度调节便利性，直接影响最终的点云采集质量与视觉算法运行稳定性，这款适配ZED2的安装支架，正是针对这类场景的实际安装痛点做的结构设计。从实际使用场景来看，这类支架常被用在AGV小车顶部的铝型材机架上、工业检测工位的型材框架旁、或是户外移动测绘设备的挂载位上，核心是解决相机快速装调、多维度姿态调整的需求，避免每次调整拍摄角度都要重新打孔、反复拆装固定件的繁琐操作。

从功能特性上看，这款支架的角度调节逻辑参考了通用运动相机的快调结构，俯仰角度可以在一定范围内无级调整，调整到位后通过锁紧结构即可固定姿态，不会出现长期使用后角度下滑、相机偏移的问题；高度调节则依托铝型材的槽道结构实现，支架的夹持底座可以沿着铝型材的轴向任意滑动定位，不需要额外加工安装孔，适配不同拍摄高度的需求，不管是低位的近距离工件检测，还是高位的大场景空间扫描，都能通过滑动调整快速找到合适的安装位置。

设计思路上，整个支架分为三个核心结构段：最上端是相机固定座，完全贴合ZED2相机的底部安装轮廓，预留的安装孔位和相机底部的固定螺孔精准对位，安装时不需要额外做转接板，直接用螺丝就能把相机牢牢固定在座体上，固定座和相机接触的面做了平面度处理，避免安装时因为接触面不平导致相机光轴偏移，影响双目测距的精度。中间段是角度调节关节，采用了摩擦锁紧加定位销辅助的结构，既可以实现任意角度的悬停调整，又能在高频振动的使用场景下（比如移动机器人行驶过程中的振动）保持姿态稳定，不会因为长期振动出现关节松动、角度偏移的问题，关节的转动阻尼做了适配调整，徒手就能扳动调整角度，调整到位后不需要额外工具就能锁紧，现场调试的效率很高。最下端是铝型材夹持底座，适配市面上常用的欧标20/40系列铝型材槽宽，夹持块上的凸台可以直接卡入铝型材的T型槽内，拧紧锁紧螺丝就能把整个支架固定在型材的任意位置，不需要提前在型材上打孔攻丝，也不需要额外放置T型螺母，安装拆卸都非常便捷，哪怕是后期调整设备布局，也能快速把支架转移到新的安装位。

从安装边界与尺寸适配来看，整个支架收拢状态下的高度控制在合理范围内，不会因为支架过高导致相机安装后重心偏高，在移动设备上使用时能减少晃动量；角度调节的俯仰范围覆盖了从水平向前到向下倾斜60度的常用区间，完全能满足大多数视觉场景的拍摄角度需求，不需要额外增加转接结构。夹持底座的锁紧力经过适配，哪怕是在持续振动的工况下，也不会出现支架沿型材滑动的问题，同时不会因为锁紧力过大夹伤铝型材的表面氧化层。整个支架的结构没有多余的冗余设计，所有棱角都做了倒角处理，避免安装调试时划伤操作人员，外露的锁紧件都采用标准件，后期如果出现零件磨损，直接更换标准五金件就能继续使用，维护成本很低。

在实际工程应用里，这类可调支架相比固定式的安装座，能大幅缩短视觉系统的现场调试周期，很多时候现场安装环境和前期设计的安装位会有偏差，可调结构就能在现场快速修正安装姿态，不需要重新加工安装件，对于做设备集成、视觉项目调试的工程师来说，这类结构的实用性非常强，既保证了安装精度，又兼顾了调试的灵活性。
