FPV穿越机专用高清航拍摄像头结构设计

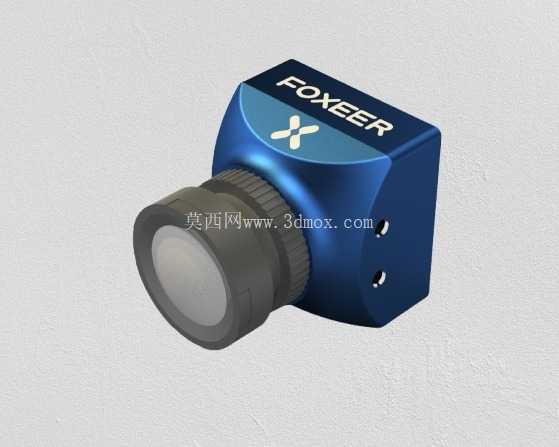

　　镜头部分采用突出式的调焦环结构，调焦环表面做了细密的防滑滚花设计，飞手或者装机人员可以直接徒手转动调焦环调整焦距，不需要额外借助工具，调整到位后可以通过侧面的锁紧螺丝固定焦距，避免飞行过程中因为机身震动导致焦距偏移、画面虚焦。主体外壳的安装面预留了两个标准的M2安装孔位，孔位间距符合主流FPV摄像头的通用安装规格，能够直接适配市面上绝大多数穿越机机架的摄像头安装座，不需要额外做转接件，安装时可以根据机架的安装位角度调整摄像头的俯仰角度，匹配不同飞手的视野习惯。这款摄像头是专为FPV穿越机竞速、花式飞行场景开发的机载图像采集部件，核心作用是在无人机高速机动、复杂姿态变化过程中，持续稳定输出清晰的实时画面，为飞手提供第一视角的飞行视野，同时也可适配小型工业巡检无人机、室内定位无人机的视觉感知需求，在穿越机赛事、户外航拍练习、狭小空间巡检作业等场景中都能适配。从结构设计逻辑来看，整体采用紧凑的方块式主体布局，外壳做了切角收边处理，既能够降低飞行过程中的风阻，也能在炸机碰撞时减少棱角处的应力集中，降低外壳碎裂的概率。

　　外壳主体采用金属材质加工，表面做了阳极氧化的蓝色涂层，一方面金属外壳能够更好地为内部的图像传感器、处理芯片散热，长时间飞行工作也不会因为积热导致画面出现噪点、色彩偏移的问题，另一方面阳极氧化层的硬度较高，日常装机、炸机剐蹭不容易留下明显划痕，也能起到一定的绝缘作用，避免安装时碰到机架上的裸露电路造成短路。镜头前端的镜片采用内凹式设计，镜片边缘比镜头外圈低1mm左右，能够在轻微碰撞、擦到障碍物的时候直接由镜头外圈受力，避免镜片被刮花或者撞碎，日常存放运输的时候也不容易蹭到镜片表面。

　　内部的PCB板采用分层固定设计，图像传感器板和信号处理板之间通过软排线连接，整体通过减震泡棉垫和外壳连接，能够过滤掉无人机飞行时电机产生的高频震动，避免画面出现果冻效应，保证输出画面的稳定性。接线端从摄像头尾部引出，预留了标准的3pin排线接口，分别对应电源、视频信号、接地，接线定义和主流FPV摄像头完全通用，装机时不需要改线，直接插接到飞控或者图传的对应接口即可使用，供电支持宽电压输入，能够适配2-6S的锂电池直接供电，不需要额外加装降压模块，减少了装机时的布线复杂度。

　　整体外形尺寸控制在20mm见方以内，重量不到10g，对于对重量极其敏感的穿越机来说，这个重量和尺寸不会给机头增加过多的负载，也不会占用过多的机头空间，能够给图传天线、接收机等其他配件留出足够的安装位置。在实际使用场景中，这款摄像头的大光圈镜头能够在光线较弱的傍晚、室内环境下也获得足够的进光量，画面不会出现明显的噪点，宽动态范围的调校能够在逆光飞行的时候同时看清亮部的天空和暗部的障碍物，避免飞手因为画面过曝或者过暗撞到障碍物。外壳侧面的品牌标识区域做了凹陷处理，标识采用镭雕工艺加工，不会因为长时间使用、剐蹭出现标识脱落的问题，也不会额外增加外壳的厚度。安装孔位的周边做了局部加厚处理，多次拆装螺丝也不会出现孔位滑牙、外壳开裂的问题，能够满足日常频繁调试、拆装的使用需求。镜头和外壳的衔接处做了密封胶圈设计，能够阻挡户外飞行时的灰尘、少量溅水进入摄像头内部，在小雨天气、多尘的户外场地飞行也不会轻易损坏，提升了部件的环境适应能力。
