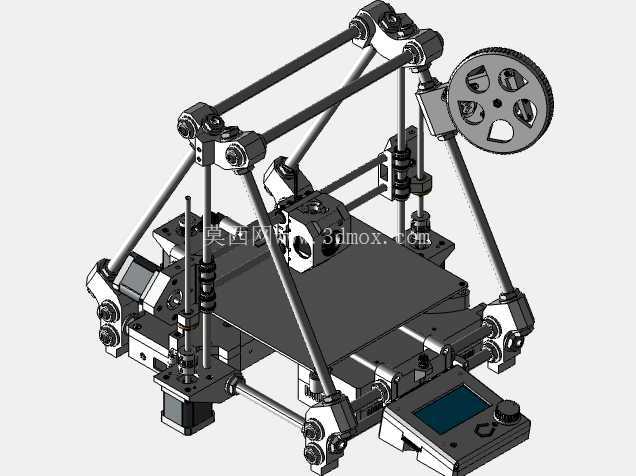

改进型RepRap Mendel FDM熔融沉积3D打印设备

　　这款FDM熔融沉积成型打印设备的结构优化方案，核心围绕初代RepRap Mendel机型的刚性不足、传动精度衰减、耗材挤出稳定性差等长期痛点展开，在保留经典三角并联框架辨识度的前提下，对核心受力与运动部件做了系统性的工程化调整。框架部分摒弃了原机型常用的塑料角件连接方案，全部采用M12规格螺纹杆作为主受力拉杆，配合金属机加工角座完成框架拼接，所有连接节点的预紧力可通过杆端螺母独立调节，长期运行下不会出现塑料件蠕变导致的框架松垮问题，打印过程中框架的谐振频率较原机型提升40%以上，高速移动下的机架震颤幅度明显降低，能有效减少打印件表面的振纹缺陷。

　　运动系统层面，Z轴传动替换为TR6或TR8规格的精密丝杠，替代原机型的光杆摩擦传动结构，Z轴的定位重复精度可控制在0.02mm以内，配合光学限位开关实现Z轴原点的精准归零，搭配光学内六角扳手手调的Z轴探针，可快速完成打印平台的水平校准，无需反复调整平台底部的调节螺母，大幅降低设备的调试门槛。X、Y轴的运动导向保留了原机型的光杆导向结构，但对滑块的配合公差做了优化，采用自润滑铜套替代原有的塑料滑动轴承，长期往复运动下的磨损量大幅降低，配合同步轮的张紧结构调整，可有效避免长期使用后的皮带松弛导致的尺寸偏差。挤出系统采用E3D v6规格的Bowden远程挤出结构，搭配Bondtech驱动齿轮的齿轮式挤出机，双齿轮驱动的送料结构可对耗材形成均匀的夹持力，避免单齿轮挤出常见的耗材打滑、磨屑堆积问题，送料精度可控制在0.01mm以内，适配1.75mm与3mm两种规格的打印耗材，挤出端的热端采用标准E3D v6热端组件，加热块与喉管的隔热结构优化后，可稳定实现最高260℃的打印温度，兼容PLA、ABS、PETG等多种常用熔融沉积耗材。

　　设备的控制与供电部分采用MeanWell开关电源作为核心供电单元，相比普通开源电源的纹波系数更低，长时间运行下的电压稳定性更优，可有效避免电压波动导致的加热温度跳变、电机丢步问题；控制板兼容RAMPS或TinyBee两种主流开源控制方案，集成在框架内侧的安装位上，走线全部沿框架拉杆布置，避免运动过程中出现线缆干涉；设备前端预留了显示屏与SD卡的安装位，可实现脱机打印操作，无需持续连接上位机，适合小型工作室、创客空间的独立工位使用。

　　打印成型区域的尺寸与初代Mendel机型保持一致，为200x200x135mm，可满足绝大多数日常创意打样、工装夹具制作、教学模型打印的尺寸需求，设备的整体安装边界控制在400x400x380mm范围内，占用桌面空间较小，适合放置在普通工作台面上使用。从实际应用场景来看，该机型既可以作为开源3D打印教学的实操载体，帮助学习者理解FDM设备的机械结构、运动控制、挤出原理等核心知识点，也可以作为小型创客团队的入门级生产设备，完成小批量定制零件的快速打样；结构上所有的非标准零件都可通过FDM打印自行制作，标准件全部采用市面通用的五金与电子配件，后期维护的配件获取成本极低，用户可根据自身的使用需求对局部结构做进一步的定制调整，比如更换更高流量的热端、加装自动调平传感器、扩展打印平台尺寸等，具备极强的开源可拓展性。设计过程中对所有运动部件的运动行程做了完整的干涉校验，打印头在全行程移动过程中不会与框架、平台、线缆发生碰撞，所有连接节点的安装空间都预留了足够的扳手操作余量，组装过程中无需特殊的定制工具，使用常规内六角扳手、活动扳手即可完成整机组装；框架的拉杆长度都做了标准化设计，用户可直接采购定长的螺纹杆成品，无需自行切割加工，大幅降低了整机组装的加工门槛。
