桌面级FDM熔融沉积成型V5结构3D打印设备

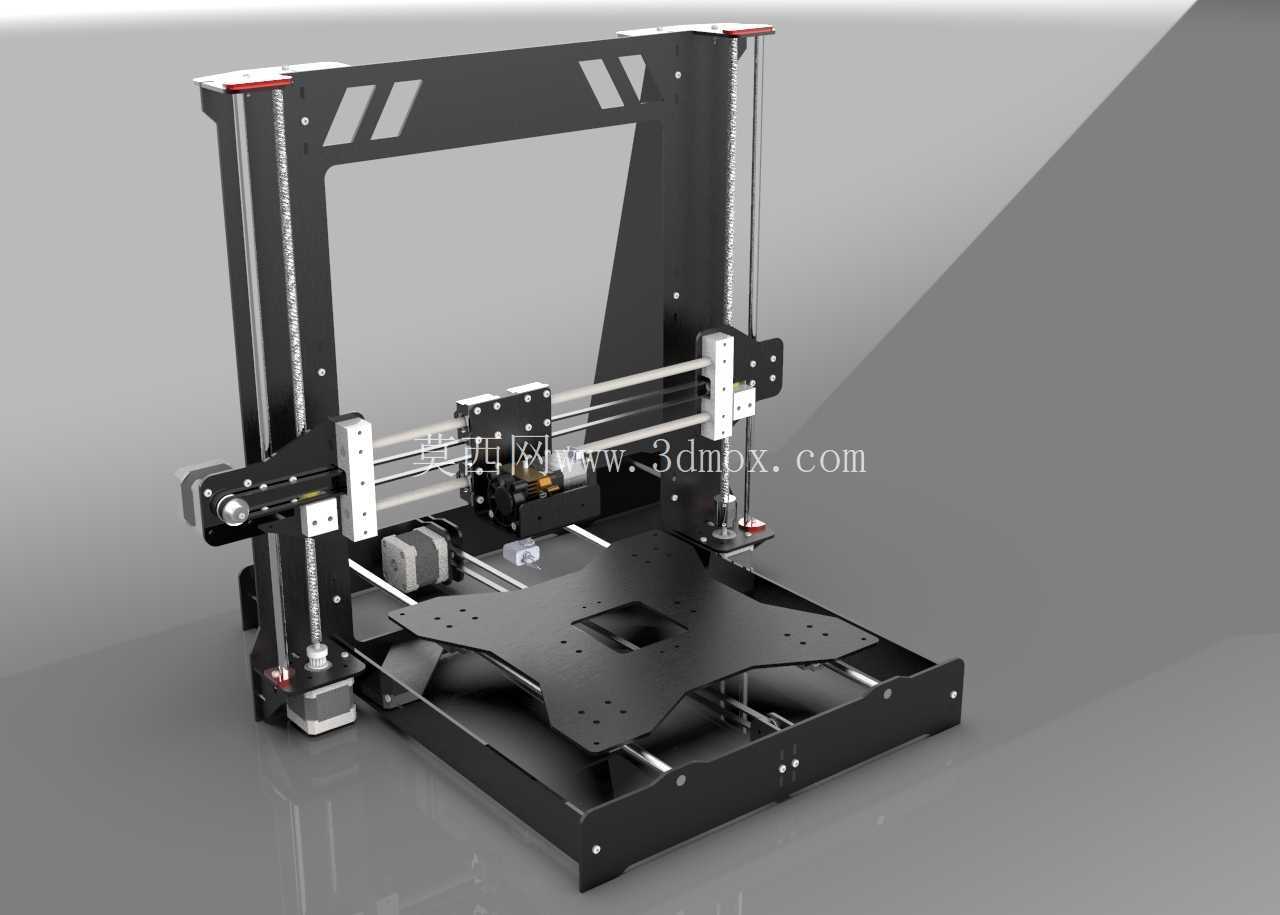

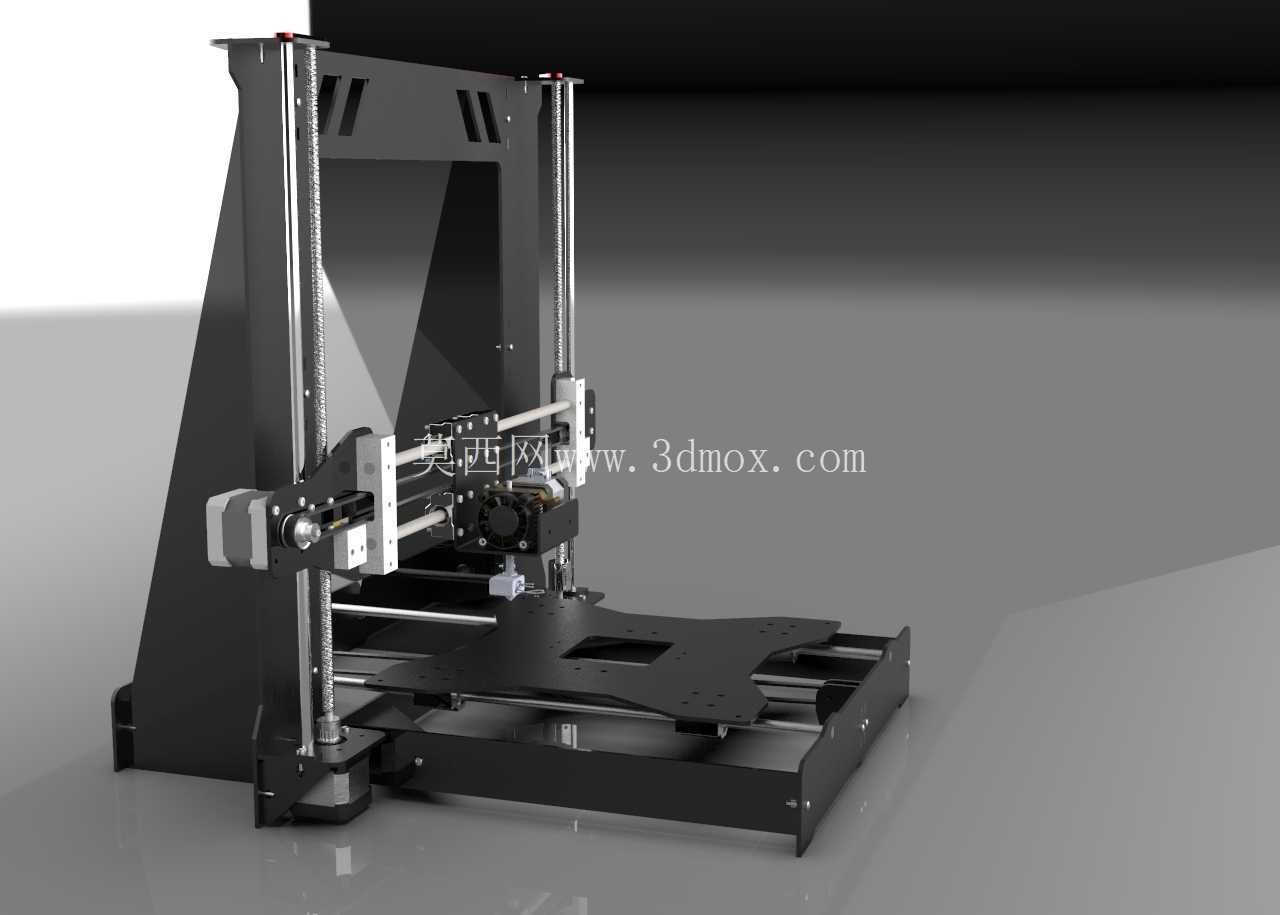

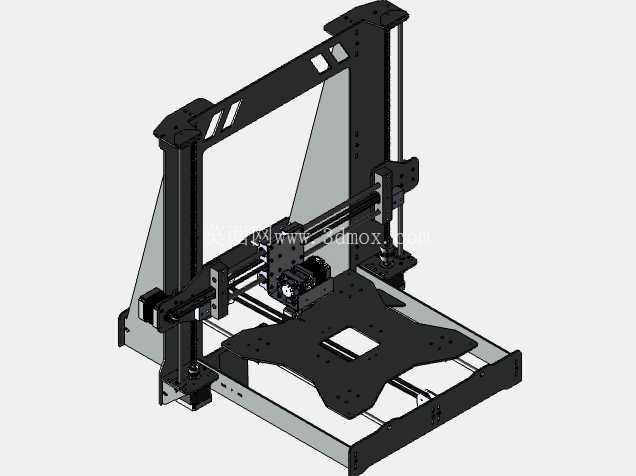

这套桌面级FDM结构打印设备的整体框架采用钣金折弯成型的立式门型结构，区别于常见的铝型材拼接机架，一体式钣金侧板在Z轴运动方向的抗扭刚度表现更优，日常连续打印时长超过80小时的工况下，Z轴导向杆的平行度偏移量可控制在0.02mm以内，不会出现层纹错位的常见问题。设备的运动布局采用Prusa i3系列经典的笛卡尔坐标系结构，X轴组件搭载在双Z轴直线光轴上，通过两侧的T8丝杆同步驱动抬升，Y轴运动组件集成在底部成型平台下方，这种运动分配逻辑将较重的Y轴驱动电机与打印平台整合为固定运动单元，X轴端仅承载挤出头与冷却风扇组件，有效降低了运动部件的整体惯量，高速移动打印时的机架共振幅度比同尺寸铝型材机型低40%左右。

从实际应用场景来看，该设备可覆盖个人创客的原型件打样、中小学科创教育的实操教学、小型工作室的小批量定制零件生产等场景，可打印PLA、ABS、PETG等常见的熔融沉积耗材，成型件的层厚可在0.1mm到0.3mm区间调整，满足不同精度要求的零件制作需求。设备的成型平台采用镂空钣金结构设计，相比整块铝板的平台设计，重量降低35%，Y轴步进电机的负载更小，启停响应速度更快，平台表面预留了柔性磁贴膜的安装位，打印完成后可直接取下柔性贴膜弯折拆除零件，无需借助铲刀撬动，避免平台表面被刮花影响后续打印的首层附着力。

设计过程中对各轴的安装边界做了明确的尺寸约束，X轴的有效运动行程对应220mm的打印宽度，Y轴有效行程对应220mm的打印深度，Z轴有效行程对应250mm的打印高度，整体设备的外轮廓尺寸控制在400mm*420mm*480mm区间，可放置在常规的办公桌面使用，不会占用过多的工作台空间。X轴的挤出机安装座预留了通用的E3D V6喷头安装孔位，后期可根据使用需求更换不同口径的喷嘴，也可加装自动调平传感器、BLTouch探头等拓展配件，无需对机架结构做二次打孔修改。Z轴的两个丝杆下端都设计了张紧调节机构，安装时可通过底部的锁紧螺丝调整丝杆的同轴度，避免丝杆转动过程中出现Z轴层纹的规律性波纹。

设备的走线槽全部集成在钣金侧板的内侧凹槽中，X轴、Y轴、Z轴的电机线与挤出头加热线、热敏电阻线都可通过隐藏式线槽排布到设备后侧的主控板安装位，不会出现线缆外露干扰运动部件的问题，也提升了设备整体的外观整洁度。底部框架的四个角预留了橡胶减震脚的安装螺纹孔，安装减震脚后可过滤Y轴高速往复运动产生的振动传递到桌面，进一步降低打印过程中的整机噪音，实测正常打印时的设备噪音可控制在50分贝以内，符合办公场景的使用噪音要求。X轴的传动采用GT2同步带，带轮的中心距预留了同步带张紧的调节余量，使用一段时间后同步带出现松弛时，可直接通过X轴端部的张紧螺丝调整皮带张力，无需拆解整个X轴组件，日常维护的操作门槛更低。

挤出头组件的安装位预留了双侧散热风扇的安装位置，一侧为挤出头散热风道，负责给喉管部分散热避免耗材提前融化堵头，另一侧为模型冷却风道，可对着打印件的层间位置送风，提升悬垂结构的打印质量，打印45度以内的悬垂面时无需添加支撑结构即可获得合格的表面质量。设备的电源安装位设计在底部框架的后侧空腔内，与运动区域完全隔离，避免打印过程中脱落的耗材碎屑掉落到电源内部引发安全隐患，电源接口处预留了船型开关与保险丝的安装位，符合电气安全的设计规范。

从结构设计的合理性来看，这套设备的所有钣金件都采用自定位折弯结构，组装时各个部件的安装孔位可实现快速对齐，不需要复杂的工装夹具即可完成整机组装，适合小批量的生产装配，装配工时比同类型的铝型材机型缩短30%左右。各个运动轴的限位开关安装位都做了可调节设计，可根据实际的组装误差调整限位开关的触发位置，保证各轴的运动行程达到设计值，不会出现撞机或者行程不足的问题。成型平台的调平结构采用四个角的手拧螺母调节，配合弹簧自动回位，调平操作时不需要额外的工具，手动旋转螺母即可调整平台与喷嘴之间的间隙，新手用户也可快速完成调平操作。
