SPI接口LCM12864液晶显示模块结构设计

在嵌入式开发与小型工控终端的硬件搭建环节，显示模块作为人机交互的核心输出部件，其结构适配性直接决定了整机外壳的开模成本与装配效率，本次呈现的SPI接口12864点阵液晶模块结构，正是针对桌面级小型控制装置、开源硬件扩展项目的装配需求完成的结构建模。从实际应用场景来看，这类12864液晶模块常被用于小型温控器面板、开源硬件开发板的外接显示单元、小型检测设备的参数显示终端，相比并行接口的同规格液晶屏，SPI接口的模块仅需占用主控芯片4个IO引脚即可完成通信，能大幅降低主控端的引脚资源占用，尤其适合引脚资源紧张的小型单片机控制场景。

从产品功能特性来看，该模块采用128*64的点阵排布，可同时显示4行16列的标准ASCII字符，也支持自定义汉字与简单图形的显示，能够满足绝大多数小型工业终端的参数显示、状态提示需求，模块板载的背光电路可在低光照环境下保证显示内容清晰可读，顶部排布的8个焊盘引脚分别对应电源、地、SPI通信的时钟、数据、片选、复位、背光控制等信号，引脚间距采用标准2.54mm设计，既可以直接插装在面包板上做原型验证，也可以通过排线焊接到主控板上完成量产装配。

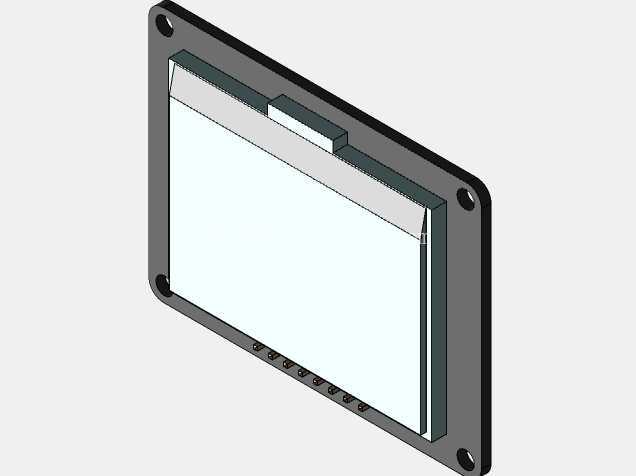

在结构设计思路上，整个模块采用外框包围液晶屏的装配形式，黑色塑料外框通过四角的卡扣结构将液晶玻璃、背光板、PCB驱动板压紧固定，无需额外螺丝即可完成模组自身的装配，能有效降低模组自身的组装工时。外框四角预留的4个圆形安装孔采用沉孔设计，装配时可使用M2规格的螺丝从正面将整个显示模块固定在设备面板的内侧，螺丝头部沉入沉孔后不会突出面板表面，能保证设备面板的外观平整度。外框底部预留的矩形缺口是背光板与驱动PCB的连接排线避让位，设计时特意将缺口位置设置在模组下边缘居中处，既可以避免排线弯折半径过小导致的线芯断裂，也能给整机内部的走线留出足够的排布空间，不会与壳体内的其他结构件产生干涉。

关于外形尺寸与安装边界，整个显示模组的外轮廓尺寸适配常见的12864液晶屏通用安装规格，安装孔的孔位间距与市面上绝大多数同规格SPI接口12864模块保持一致，做设备改型时可以直接替换原有同规格模块，无需重新调整面板的开孔与安装柱位置。模块正面的显示区域边缘与外框内边缘预留了0.8mm的压边宽度，装配时面板上的显示开窗只要比显示区域单边大0.3mm即可，既可以遮挡液晶屏边缘的非显示黑边，也能给装配公差留出足够的调整余量，避免出现显示区域被面板遮挡的问题。模块整体厚度控制在12mm以内，驱动PCB板突出液晶玻璃背面的高度仅为3mm，在壳体内部空间预留时，只要在面板后方留出13mm的深度空间即可完成装配，不会占用过多的壳体内部空间，适合小型手持设备、薄型面板装置的设计需求。

从结构细节来看，外框顶部的引脚位置特意做了凸起的挡边设计，焊接排线时挡边可以限制排线的焊接位置，避免焊锡过多流到液晶玻璃背面导致的短路问题，同时挡边也能加强外框顶部的结构强度，避免插拔排线时用力过大导致外框开裂。液晶屏与外框之间预留了0.2mm的缓冲间隙，装配时可在间隙处填充窄条泡棉胶，既可以固定液晶屏防止运输过程中出现晃动异响，也能阻挡灰尘从面板开窗处进入设备内部。整个模块的所有棱角均做了R0.5mm的圆角处理，没有尖锐的边角，装配作业时不会划伤操作人员的手部，也能避免应力集中导致的外框开裂问题。在做整机结构设计时，需要注意模块背面的驱动芯片位置要避免与其他发热元件直接接触，驱动芯片的工作温度范围在-20℃到70℃之间，若设备内部有功率发热元件，需要在两者之间留出至少2mm的隔热间隙，避免高温导致液晶显示异常。
