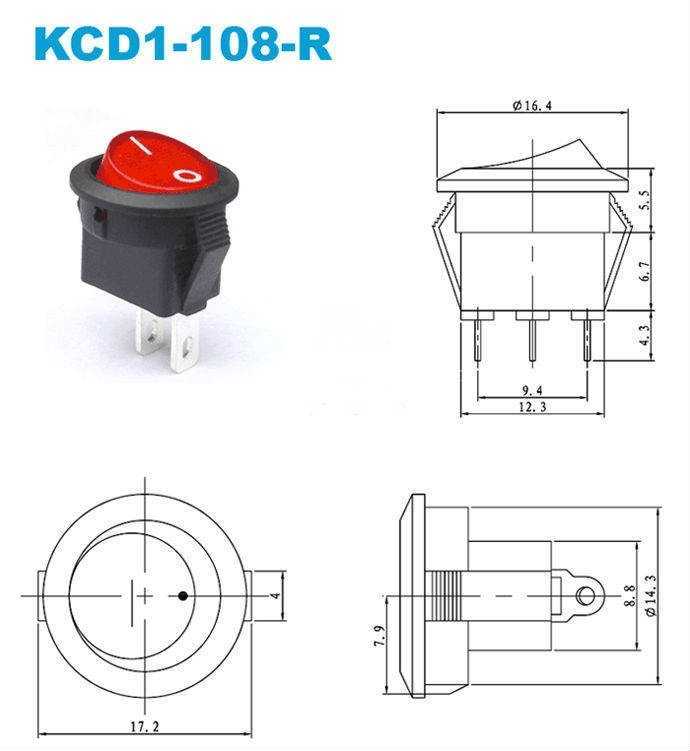

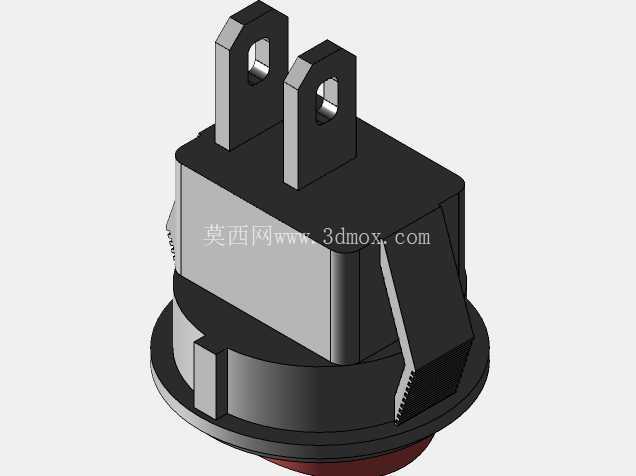

KCD1-108-R船型翘板开关结构设计

　　在低压电控回路的人机交互环节，翘板开关是操作人员与设备控制层对接最直接的元件之一，这类元件广泛分布在小型家电、工控终端、测试仪器、低压配电辅助回路的面板上，承担单回路通断、小功率负载切换的核心功能，KCD1-108-R翘板开关的结构设计，完全围绕面板嵌入式安装的场景做适配，没有冗余的结构凸起，所有外轮廓尺寸都严格匹配常规面板开孔的公差带要求。

　　从实际使用场景来看，这类翘板开关常被布置在设备操作面板的易触碰区域，操作人员不需要刻意调整手部姿态，仅靠指尖按压就能完成回路状态切换，所以翘板的按压面做了微弧面处理，边缘做了0.3mm的圆角过渡，既避免长期按压的硌手感，也能防止操作时指尖打滑。开关的基座部分采用卡扣式安装结构，不需要额外的固定螺丝，安装时只需要将基座对准面板开好的矩形开孔推入，两侧的弹性卡扣就会自动卡在面板背面，安装效率比螺丝固定结构提升60%以上，同时卡扣的弹性行程预留了0.8mm的适配量，可以兼容1mm到2mm厚度的不同面板材质，不管是ABS塑料面板、冷轧钢板喷塑面板还是亚克力面板，都能实现可靠固定，不会出现安装后松动、按压时整体下陷的问题。

　　在功能特性上，这款翘板开关采用两档自锁结构，按压翘板一端时，内部的动触点会快速完成与静触点的接合或分离，动作行程控制在3mm左右，既不会因为行程过短导致误触发，也不会因为行程过长造成操作滞后感。内部的触点组件采用银合金材质，接触电阻控制在毫欧级，长时间带载工作时不会因为触点发热出现温升超标的问题，额定负载下的机械寿命可以满足常规设备全生命周期的使用需求，不需要后期频繁更换开关元件。开关的接线端采用插片式结构，适配标准6.3mm的冷压端子，接线时不需要焊接，只需要将压好线的端子直接插入接线端就能完成可靠连接，既方便生产装配阶段的快速接线，也便于后期维护时的元件更换。

　　从设计思路上看，整个开关的结构拆分遵循易装配、低损耗的原则，翘板与基座之间采用转轴式连接，转轴位置做了耐磨凸点设计，长期反复按压不会出现转轴磨损导致的翘板歪斜问题；基座内部设置了定位筋条，触点组件、弹簧、翘板传动件都有对应的定位槽，装配时不需要额外的工装定位，零件顺着定位槽放入就能完成组装，有效降低生产装配的不良率。开关的外轮廓尺寸严格控制安装边界，整体嵌入面板后，外露的翘板部分突出面板表面仅4mm，不会因为突出过多在设备搬运、操作过程中被意外刮碰触发误动作；基座嵌入面板内部的深度控制在18mm以内，不会占用面板后方过多的布线空间，对于内部空间紧凑的小型设备来说，这个尺寸边界可以很好地适配内部走线、其他元件的布局需求，不会出现安装后与内部其他元件干涉的问题。

　　在细节设计上，翘板表面可以根据需求做不同的标识刻印，比如电源通断的圆圈与竖线标识，或者不同回路的功能标识，方便操作人员快速识别开关对应的控制回路；开关的基座采用阻燃PBT材质，阻燃等级满足UL94-V0要求，即使内部触点出现异常拉弧，也不会引燃基座造成安全隐患，适配工业场景、民用家电场景的安全要求。同时整个开关的密封结构做了基础的防尘设计，翘板与基座的配合间隙控制在0.15mm以内，可以阻挡日常环境中的浮尘进入开关内部，避免灰尘堆积导致的触点接触不良问题，适合在普通室内工业环境、办公环境、家居环境下长期使用，不需要额外做防尘防护处理。
