工业机器人传动用同步带轮结构设计

　　在工业机器人关节传动、末端执行器动力输送的场景里，这类带挡边的同步带轮是保障传动精度的核心小件，很多做小型桌面机器人、协作机器人轻量化传动结构的工程师，在选型建模时经常会碰到这类零件的结构适配问题。不同于普通平带滑轮，这款带轮采用周向等距齿形结构，和同步带的齿槽完全啮合，传动过程中不会出现打滑丢步的问题，能精准传递伺服电机输出的转角位移，这对于需要重复定位精度的机器人运动轴来说至关重要，毕竟哪怕是0.1度的传动偏差，累积到末端执行器上就可能出现几毫米的位置误差，直接影响抓取、装配动作的成功率。

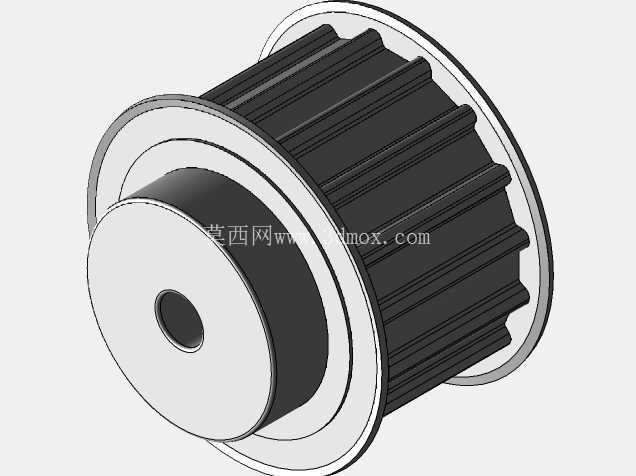

　　从结构设计上看，带轮两侧设置了高出齿顶的挡边结构，这个细节很多新手建模时容易忽略，实际装机运行时，同步带在高速往复运动中会产生轻微的轴向窜动，如果没有挡边的限位，带体很容易从带轮上滑脱，尤其是机器人关节处的传动带轮安装空间往往比较紧凑，没有多余的位置加装额外的挡带结构，集成式的挡边设计能大幅降低后期运维的故障概率。带轮中心设置了贯通的安装轴孔，孔壁可以根据实际安装需求加工键槽或者顶丝孔，用来和传动轴实现周向固定，避免带轮和轴之间出现相对转动；轮毂部分做了阶梯式的凸台结构，一方面是增强带轮整体的结构强度，在传递额定扭矩时不会出现轮毂开裂的问题，另一方面凸台的端面可以作为安装定位的基准面，装配时直接贴紧轴承内圈或者轴肩，就能快速确定带轮的轴向安装位置，不用反复调整垫片来对齐带轮的共面度，能有效缩短装配调试的时间。

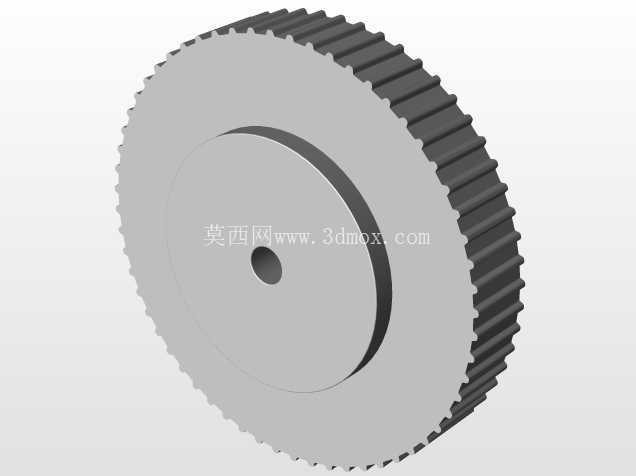

　　齿形部分的尺寸是按照通用同步带的齿距规格设计的，齿槽的圆弧过渡做了优化，不会出现齿根应力集中的问题，长期承受交变载荷时也不容易出现断齿失效；带轮的外径、齿宽尺寸都控制在小型传动结构的常用安装边界内，不管是用在机器人的小臂传动，还是小型自动化模组的动力输送，都不会占用过多的安装空间，整体重量也做了轻量化控制，转动惯量较低，不会给伺服电机带来额外的负载负担，能提升传动系统的动态响应速度。实际应用中，这类带轮除了工业机器人领域，还能适配小型输送线、3D打印机传动机构、精密检测设备的位移驱动结构，只要是需要精准同步传动、安装空间受限的场景，这种结构的带轮都能很好地适配。

　　建模过程中，齿形的参数化设计是重点，每个齿的齿厚、齿高、齿顶圆弧都要和对应规格的同步带完全匹配，不然装配后会出现啮合干涉、传动噪音大、磨损快的问题；两侧挡边的直径要比齿顶圆高出合适的尺寸，既要起到限位作用，又不能和带体的侧边产生过度摩擦，不然会加速同步带的磨损，降低传动部件的使用寿命。中心轴孔的公差配合要根据传动轴的配合等级来设定，如果是过渡配合的安装场景，轴孔的尺寸公差要控制在合理范围内，既不能太松导致传动时出现间隙，也不能太紧导致装配困难。另外带轮的整体动平衡也在设计考量范围内，圆周方向的质量分布均匀，高速转动时不会产生明显的振动，这对于提升整个传动系统的运行稳定性、降低运行噪音都有很大帮助，很多做精密设备的工程师在选型时，都会重点关注带轮的动平衡表现，毕竟传动部件的振动会直接影响整个设备的运行精度。
