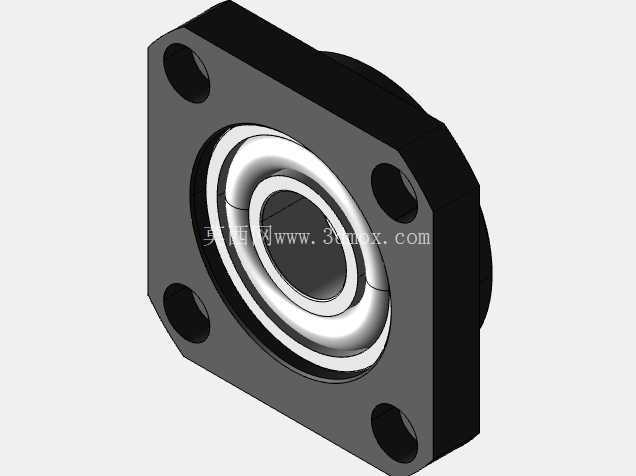

在各类轻载传动、精密导向的机械结构中,这类方形法兰带座轴承是十分常见的支撑部件,日常做设备结构选型时,这类部件往往不需要额外设计轴承座安装位,直接通过法兰面锁附即可完成转轴的径向与轴向定位,能大幅缩短非标设备的设计与装配周期。从实际应用场景来看,这类轴承常出现在小型输送线的从动辊支撑、3D打印设备的光轴导向支撑、小型自动化模组的转轴定位、桌面级工装夹具的旋转轴支撑位置,相比圆形法兰轴承,方形法兰的四个安装孔呈对称正交分布,在矩形截面的安装型材上对位更方便,锁附时受力均匀,不会出现圆形法兰安装时容易发生的跟转问题。
从功能特性上看,这款带座轴承将深沟球轴承的内圈、滚动体、保持架与外侧的法兰轴承座整合为一体式组件,轴承座采用黑色硬质材质做了加强结构,法兰面与轴承外圈的配合采用过盈压装工艺,能避免轴承外圈在承载时发生蠕变滑移,内圈则预留了与光轴配合的通孔,可适配对应直径的硬轴,依靠内圈与轴的过渡配合传递径向载荷,同时能承受一定程度的轴向窜动力,对于轻载、中低速的旋转工况,这类一体式结构不需要额外添加轴承端盖、挡圈等定位零件,装配时只需要将轴穿入内圈,再通过四个安装孔将法兰座锁在设备安装面板上即可完成装配,相比拆分式的轴承+轴承座组合,零件数量更少,装配累积误差更小。
在设计思路上,这款轴承座的法兰部分做了等厚设计,四个安装沉孔均匀分布在法兰的四个角位置,沉孔深度刚好能容纳内六角圆柱头螺丝的头部,锁附后螺丝头部不会突出法兰平面,不会干涉周边其他部件的安装空间;轴承座的筒身部分做了阶梯过渡,靠近法兰的位置做了加厚处理,能提升轴承座的整体刚性,避免锁附时安装面不平整导致轴承座变形,挤压轴承外圈造成卡滞。轴承部分采用标准深沟球轴承的滚道设计,滚动体均匀排布在保持架内,旋转时的摩擦阻力小,空载转动时没有明显的卡顿感,能满足中低速下的长时间连续运转需求。
从安装边界尺寸来看,方形法兰的四个边为等长设计,安装孔的中心距遵循对应规格轴承座的通用安装尺寸,能和市面上多数同型号的法兰轴承座安装位直接互换,不需要重新打孔调整;轴承内孔的直径为标准公制尺寸,适配对应直径的线性光轴或者转动轴,筒身的突出长度控制在合理范围,当安装面板厚度在常规钣金或者铝板厚度范围内时,筒身不会突出面板另一侧过多,能节省设备内部的安装空间。需要注意的是,这类带座轴承的承载能力偏向轻载场景,不适合重载冲击的工况,选型时需要核算轴的径向载荷是否在轴承的额定动载荷范围内,安装时要保证安装面的平面度,避免四个锁附点受力不均导致轴承座翘曲,影响轴承的旋转精度与使用寿命。
在三维建模过程中,这类零件的建模需要重点关注几个配合尺寸:首先是轴承内孔与轴的配合公差,一般采用H7/k6的过渡配合,保证轴与内圈之间不会发生相对滑动;其次是轴承外圈与轴承座内孔的配合,采用H7/p6的过盈配合,压装时要保证压力均匀作用在轴承外圈端面,避免通过滚动体传力造成轴承损伤;法兰面的安装沉孔需要对应所选螺丝的头部尺寸,保证沉孔深度足够,同时法兰背面与安装面贴合的区域要做平面度要求,避免锁附后轴承内孔的轴线与安装面不垂直,造成轴运转时的偏磨。另外,轴承座的边角位置都做了小倒角处理,既可以去除加工毛刺,也能避免安装时划伤操作人员,细节设计符合常规机械零件的加工工艺要求。
