SCUTTLE机器人轮组传动总成结构

这套轮组传动总成是小型移动巡检、仓储搬运类轮式机器人的核心行走执行部件，主要适配室内平整铺装路面的低速移动作业场景，常见于厂区物料转运AGV、实验室巡检机器人、教育类移动开发平台的行走单元选型参考。整个总成集成了驱动动力输出、轮体承载、安装固定三大功能模块，不需要额外设计转接件即可直接固定在机器人底盘的安装位上，大幅缩短移动底盘的开发周期。

从实际功能落地角度看，这套传动结构的核心作用是将减速电机的输出扭矩稳定传递到行走轮上，同时承担整机重量带来的径向载荷，保证机器人行走过程中不会出现轮体晃动、动力传递打滑的问题。设计时优先考虑了安装维护的便捷性，轮架采用分体式折弯结构，紫色的安装支架上预留了两个对称的固定孔位，孔位间距匹配常规小型移动底盘的铝型材安装槽间距，不需要额外打孔即可直接通过T型螺栓固定在底盘纵梁上，安装时只需要保证两侧轮组的同轴度误差控制在0.2mm以内，就能避免行走时出现跑偏、轮胎偏磨的问题。

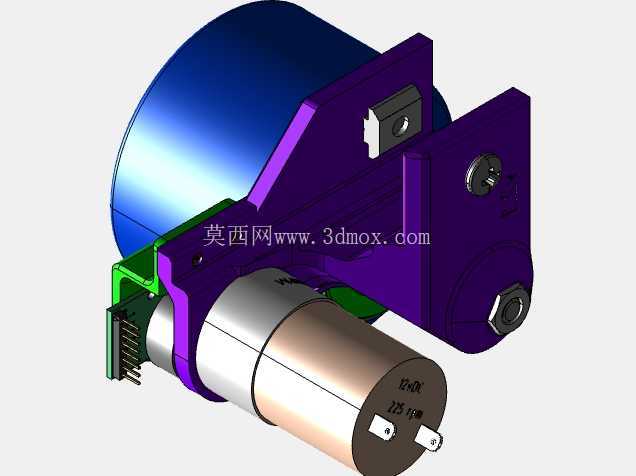

动力端采用直流行星减速电机搭配一体式输出轴的设计，电机外壳通过绿色的定位卡座与轮架刚性连接，卡座上设计了定位凸台，刚好卡入轮架的定位槽内，装配时不需要反复调整电机的同轴度，就能保证电机输出轴与滑轮、行走轮的中心在同一条直线上，减少轴系运转时的径向跳动。动力传递路径上，电机输出端直接连接驱动滑轮，通过紧定螺钉实现周向固定，不需要额外设计联轴器，既压缩了整个传动单元的轴向尺寸，也减少了动力传递环节的间隙，保证机器人启停时的响应速度足够快，不会出现明显的延迟空程。

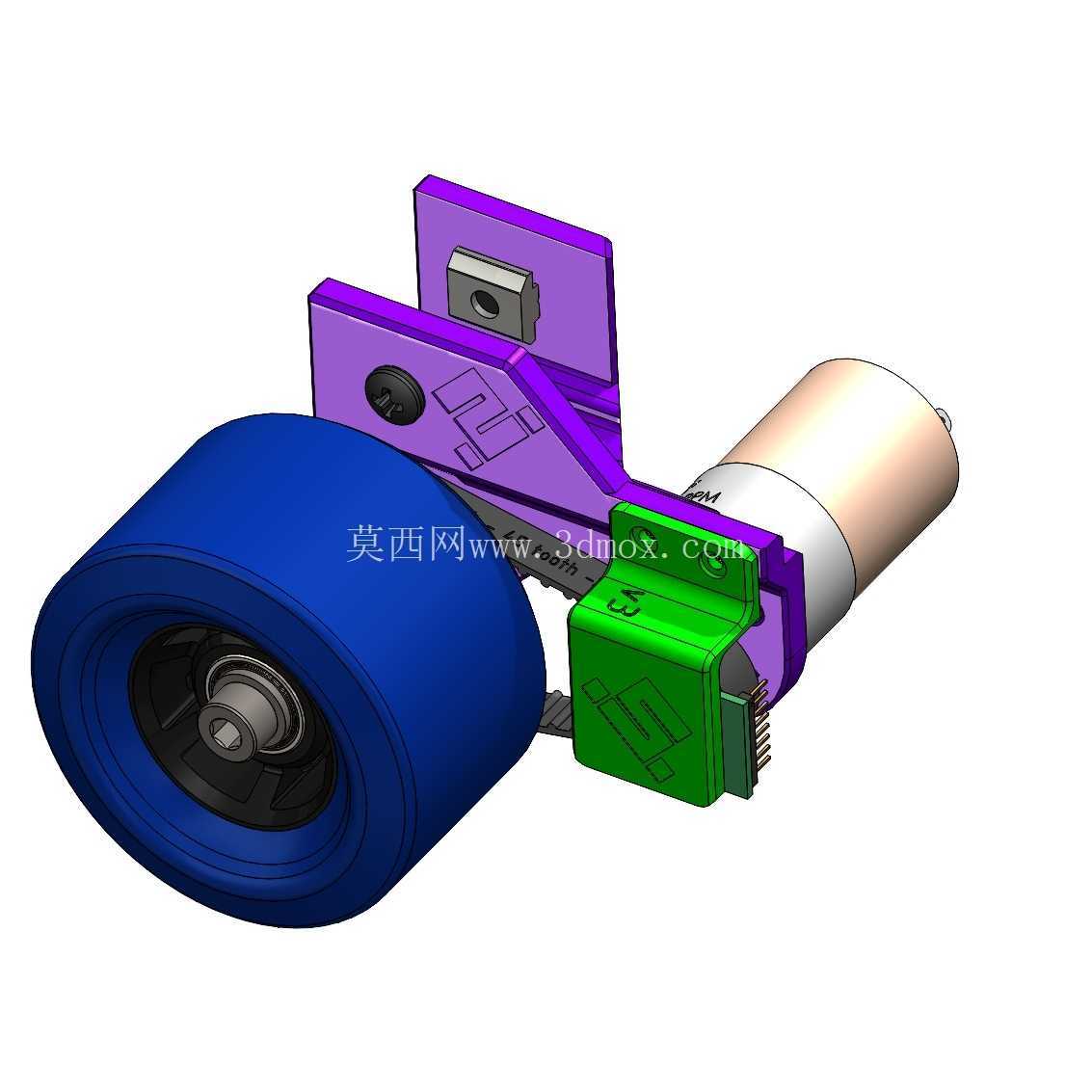

行走轮采用蓝色聚氨酯包胶结构，轮芯内置滚动轴承，直接套在固定轮轴上，轮轴两端通过轮架上的卡槽实现轴向定位，不需要额外的轴端挡圈固定，拆卸维护时只需要撬开轮架侧面的卡扣就能抽出轮轴，快速更换磨损的轮体，非常适合需要频繁维护轮体的商用场景。轮体宽度设计为40mm，直径100mm，这个尺寸参数刚好平衡了行走时的越障能力和底盘离地间隙，在室内场景下可以轻松越过5mm以内的线缆、地面接缝等障碍，同时不会让底盘重心过高影响行走稳定性。

轮架侧面的挡板结构一方面起到防护作用，避免运行过程中地面的杂物、线缆卷入传动轮和电机的连接缝隙中，造成卡滞停转；另一方面挡板上预留了编码器安装位，后续如果需要做闭环速度控制，可以直接加装霍尔编码器，不需要重新修改轮架结构，拓展性较强。整个传动单元的安装边界控制得非常紧凑，总宽度不超过120mm，轴向伸出长度不超过150mm，对于底盘内部空间紧张的小型移动机器人来说，不会占用过多的电池、控制板安装空间。

在结构强度设计上，轮架采用玻纤增强尼龙材质注塑成型，既保证了足够的结构刚性，承受10kg以内的整机重量不会出现形变，又比金属支架重量更轻，降低整个行走单元的自重占比，提升机器人的续航表现。所有的连接部位都设计了防松结构，电机卡座与轮架之间除了卡扣定位之外，还预留了螺丝孔位，长期运行在震动场景下也不会出现连接松动的问题。滑轮采用与轮架同材质的耐磨塑料，与电机输出轴过盈配合，传递扭矩时不会出现打滑，长期运转的磨损量极小，不需要定期更换传动件。

实际选型应用时，这套传动总成适合额定负载5-8kg的小型轮式机器人，单轮额定输出扭矩可以达到2N·m，行走速度范围在0.1-1.2m/s，完全覆盖室内巡检、物料转运的常用速度区间。安装时需要注意轮架固定面的平面度误差不超过0.1mm，避免固定后轮架出现形变，导致轮体转动卡滞；轮轴装配时需要涂抹少量润滑脂，减少轴承内圈与轴的磨损，延长维护周期。整个结构没有复杂的异形曲面，建模时所有特征都采用参数化设计，修改轮径、电机尺寸、安装孔位时只需要调整对应参数就能快速衍生出不同负载等级的版本，非常适合作为移动机器人行走单元的通用基础结构进行二次开发。
