转盘式物料拾取输送自动化工作站

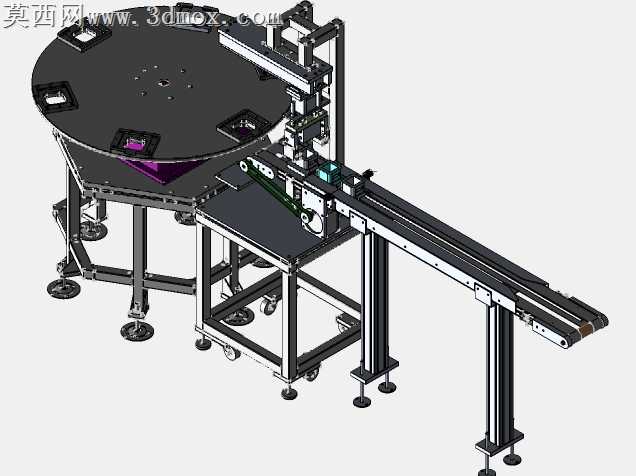

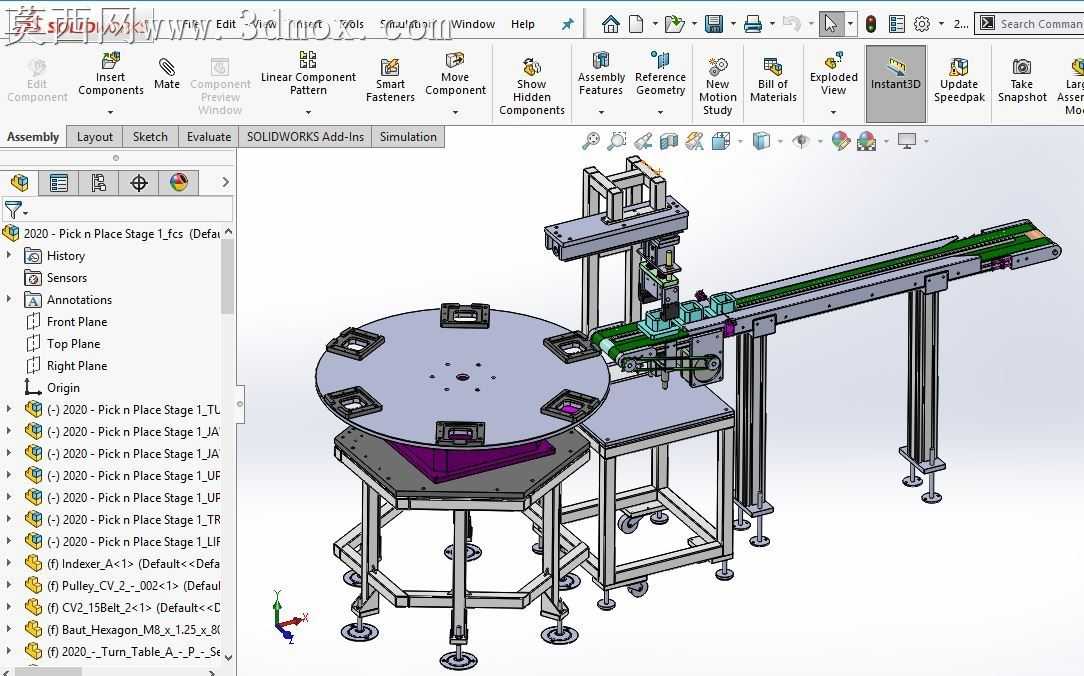

本方案采用三维参数化建模完成整套转盘式物料拾取输送工作站的设计，建模过程中严格遵循机械设计装配规范，对各功能模块进行独立子装配体搭建后完成总装约束，确保各运动部件无干涉、运动副自由度设置符合实际工况。模型搭建阶段对铝型材机架的型材截面、脚轮与脚杯的安装结构、皮带输送机的辊筒张紧结构、多工位转盘的定位工装、气动拾取模组的滑台与执行元件均做了精细化建模，还原了标准件的真实安装尺寸与结构特征，可直接用于工程出图与装配指导。渲染阶段针对不同部件赋予对应材质属性：铝型材机架赋予磨砂阳极氧化铝材质，皮带输送机的输送面赋予哑光黑色橡胶材质，转盘台面赋予硬质电木板材质，气动元件与加工金属件赋予拉丝不锈钢与镀锌钢材质，透明护罩部分赋予高透亚克力材质，通过环境光与定向光源的组合打光，清晰呈现设备的结构层次与部件质感，渲染效果可用于方案展示与技术交流。结构设计上采用转盘多工位布局搭配直线皮带输送线的组合形式，转盘沿圆周均匀设置多个物料定位工位，可同步完成物料的上料、定位、拾取、转序等多工序作业，输送线末端对接气动拾取模组，模组采用双轴滑台结构实现水平与竖直方向的精准位移，末端配置柔性拾取执行件，可平稳完成物料从输送线到转盘工位的转移，机架底部配置可调脚杯与万向脚轮，兼顾设备的固定稳定性与转场移动便利性。设计思路围绕小零件自动化转序作业的需求展开，通过转盘的间歇旋转实现工位的节拍化流转，搭配输送线的连续送料与拾取模组的精准动作，实现物料从来料输送到多工位处理的全流程自动化作业，各运动部件的行程与位置均做了限位设计，同时预留了传感器安装位，可适配后续的自动化检测与节拍控制升级，整体结构紧凑，工位布局合理，可直接用于小型零件加工、组装环节的自动化产线搭建参考。
