长凳织物加工用自动剪布设备结构

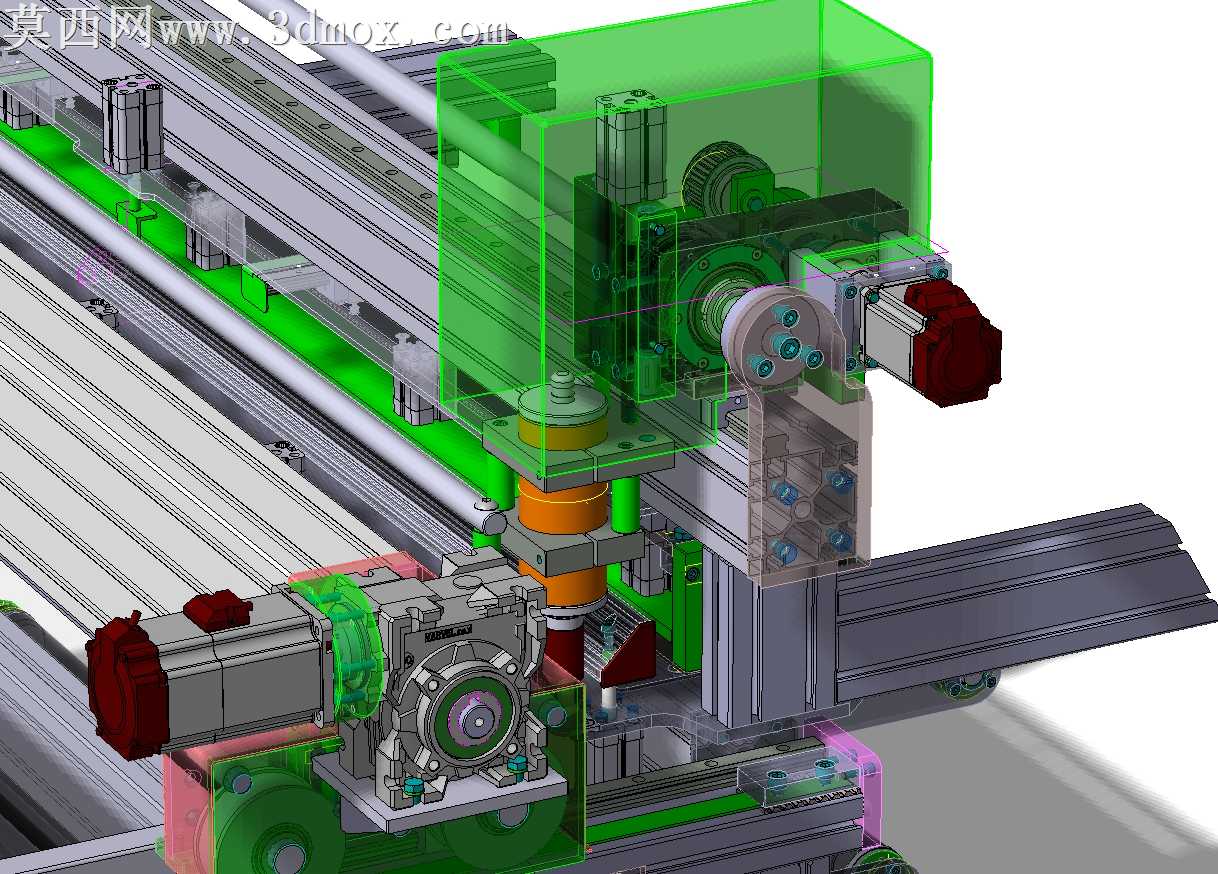

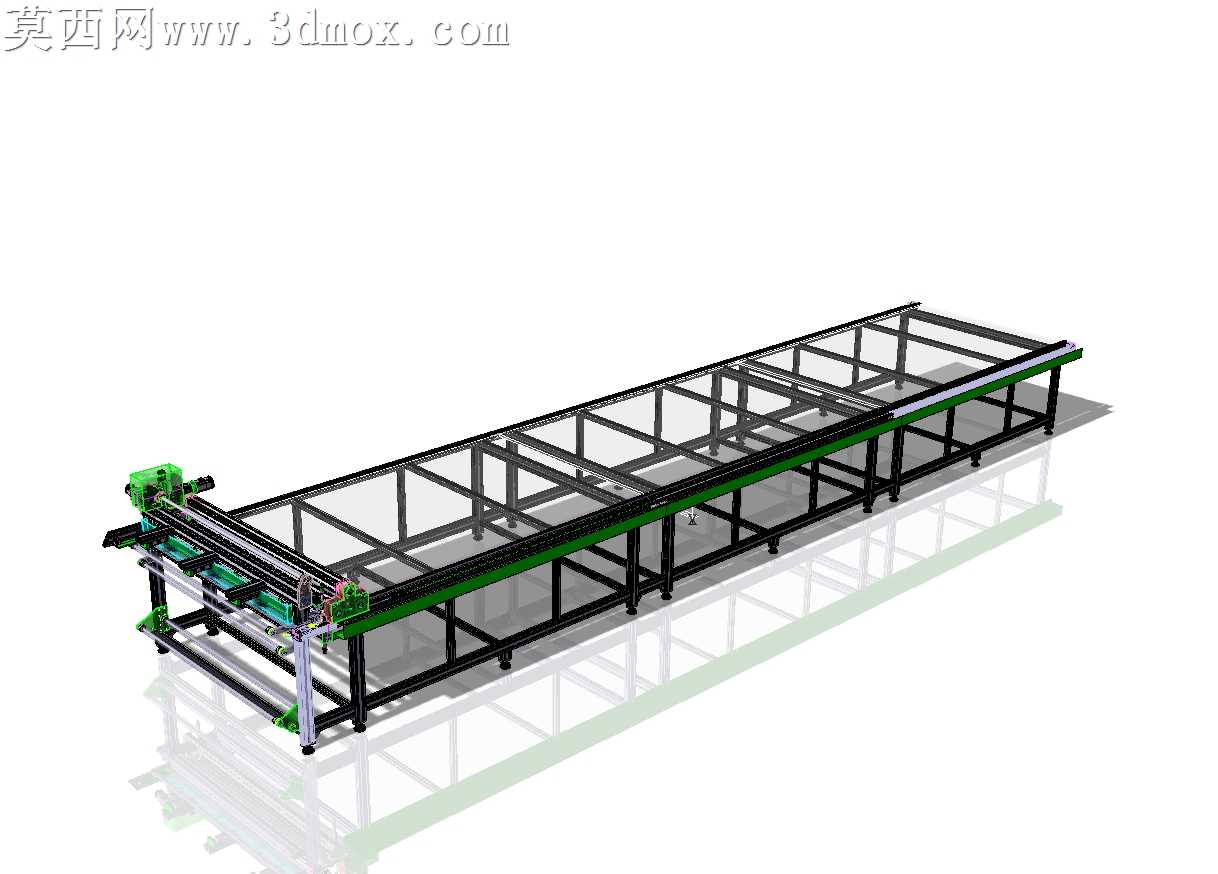

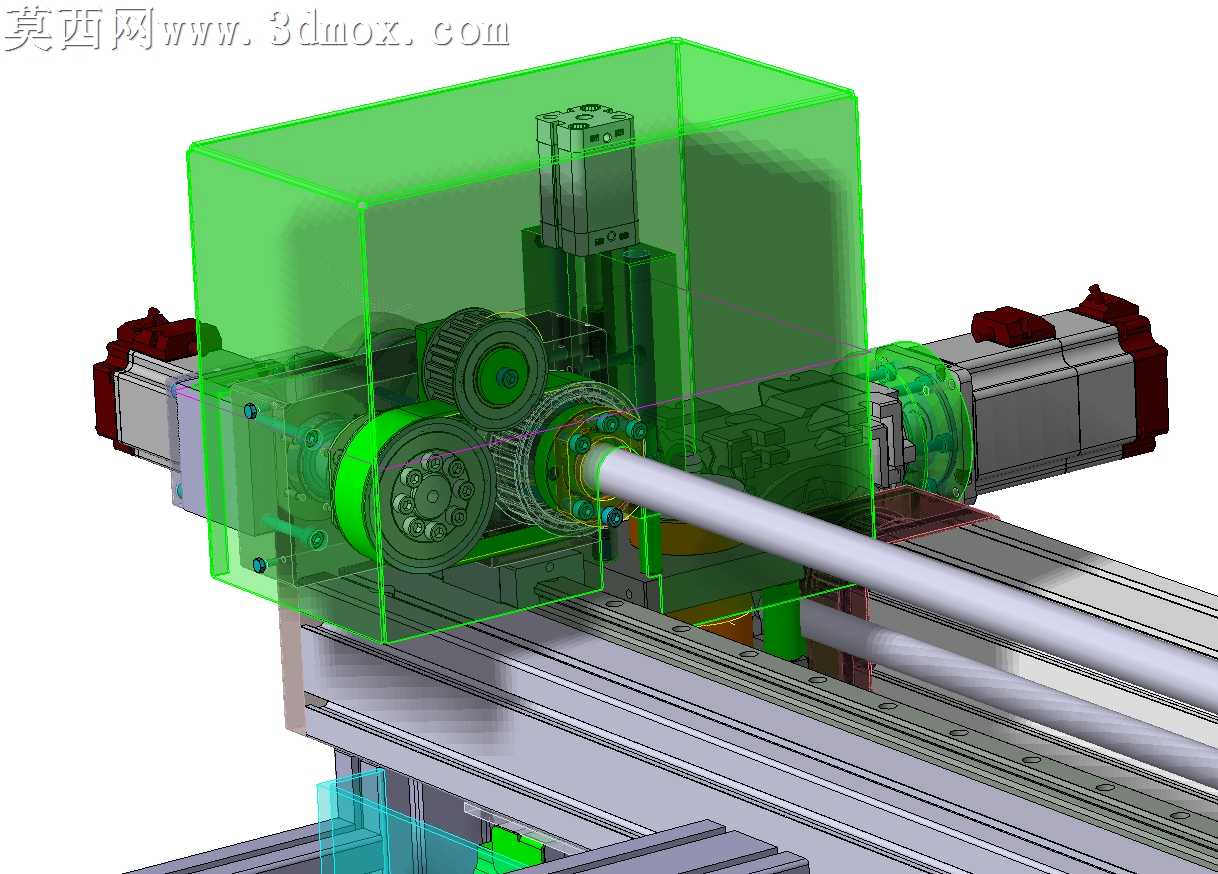

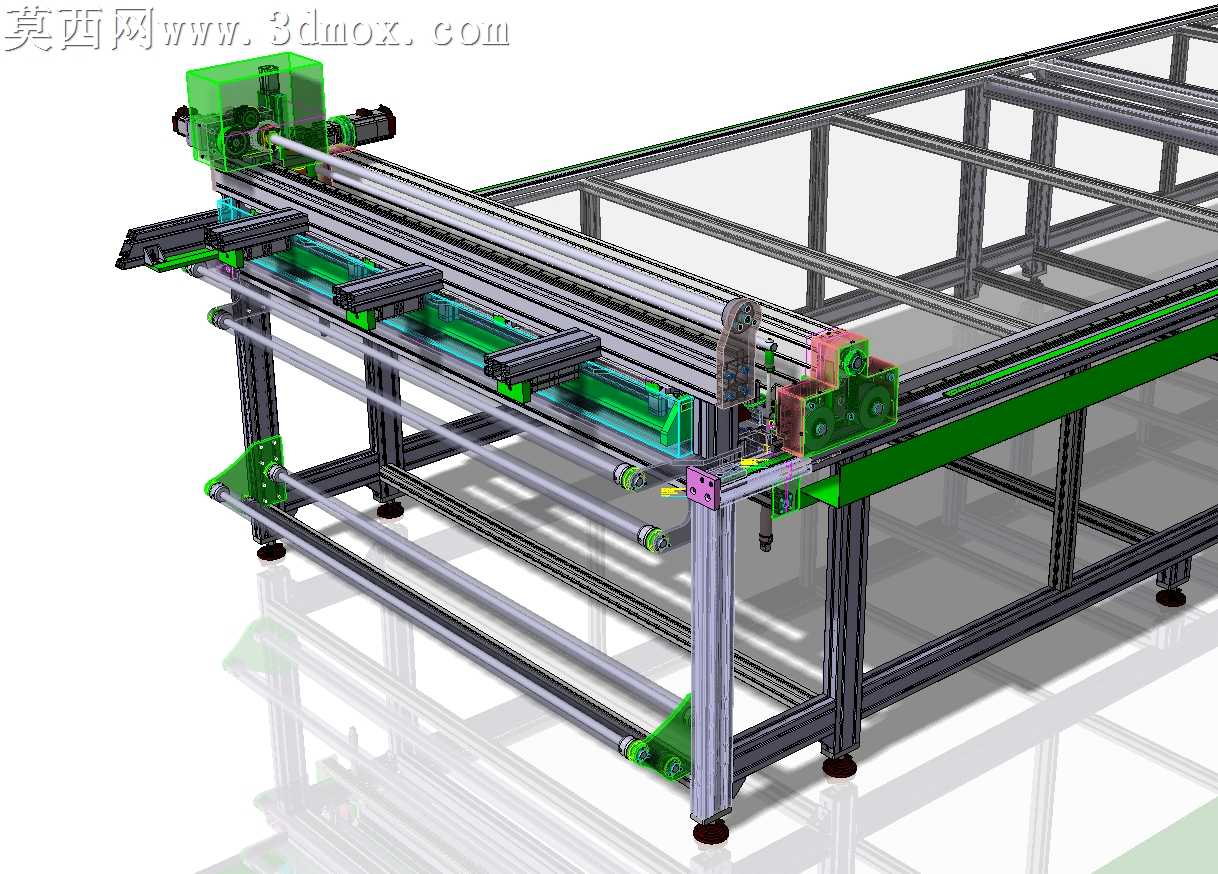

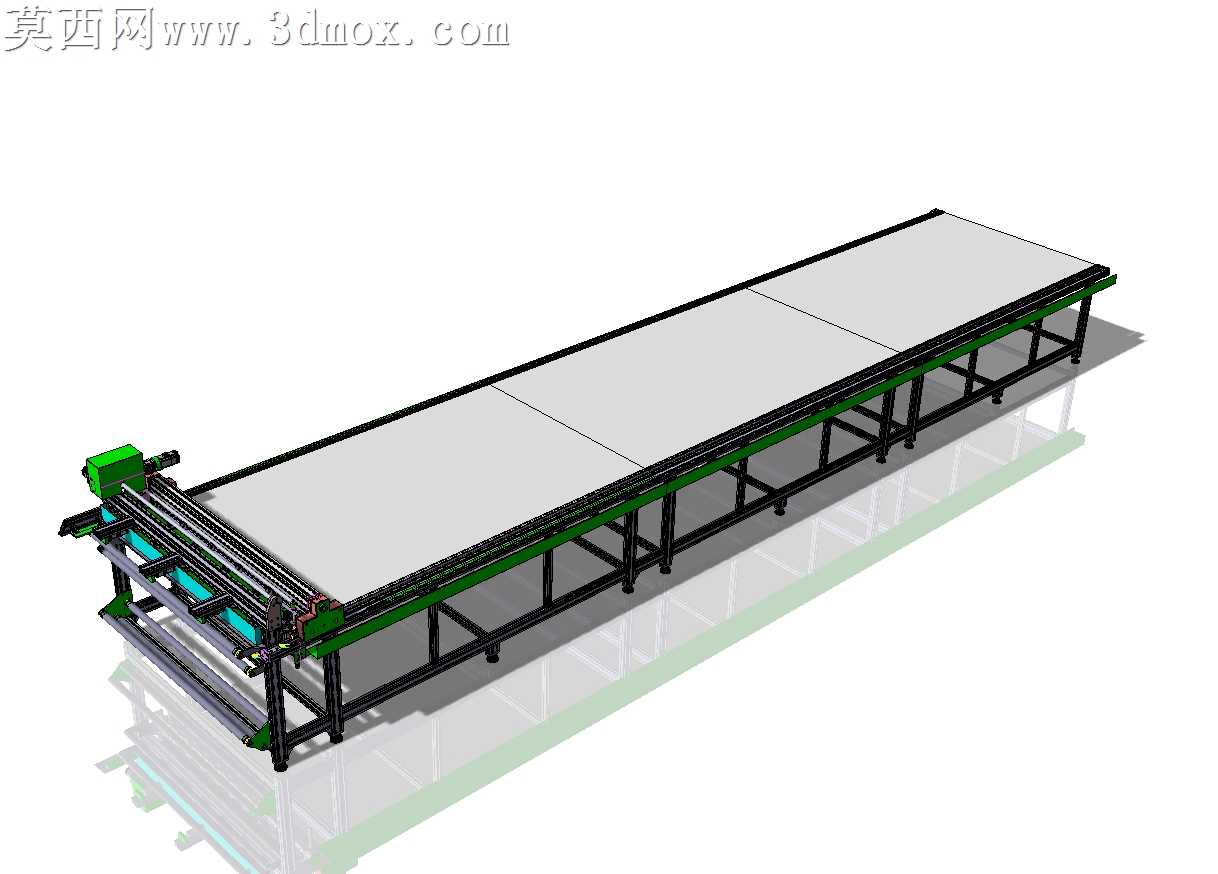

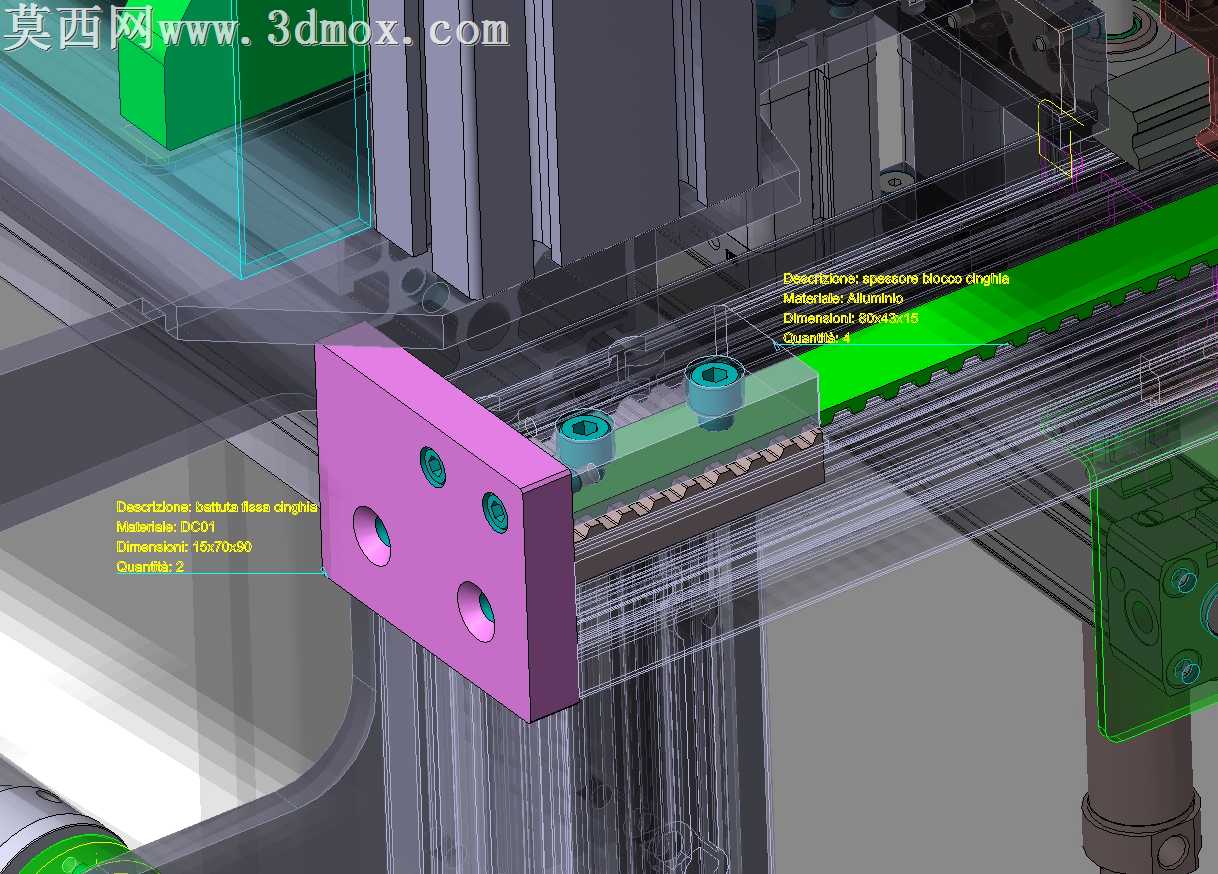

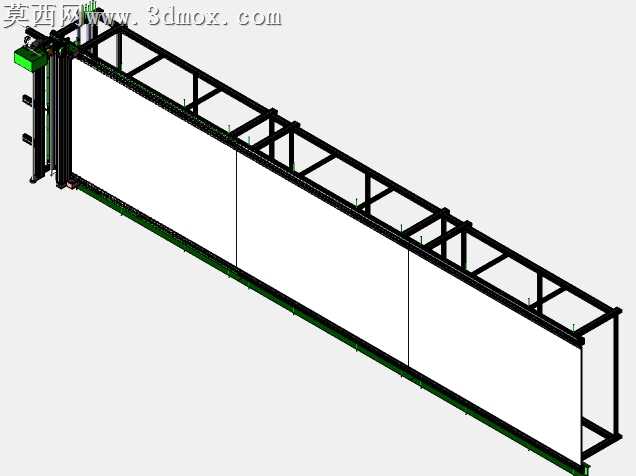

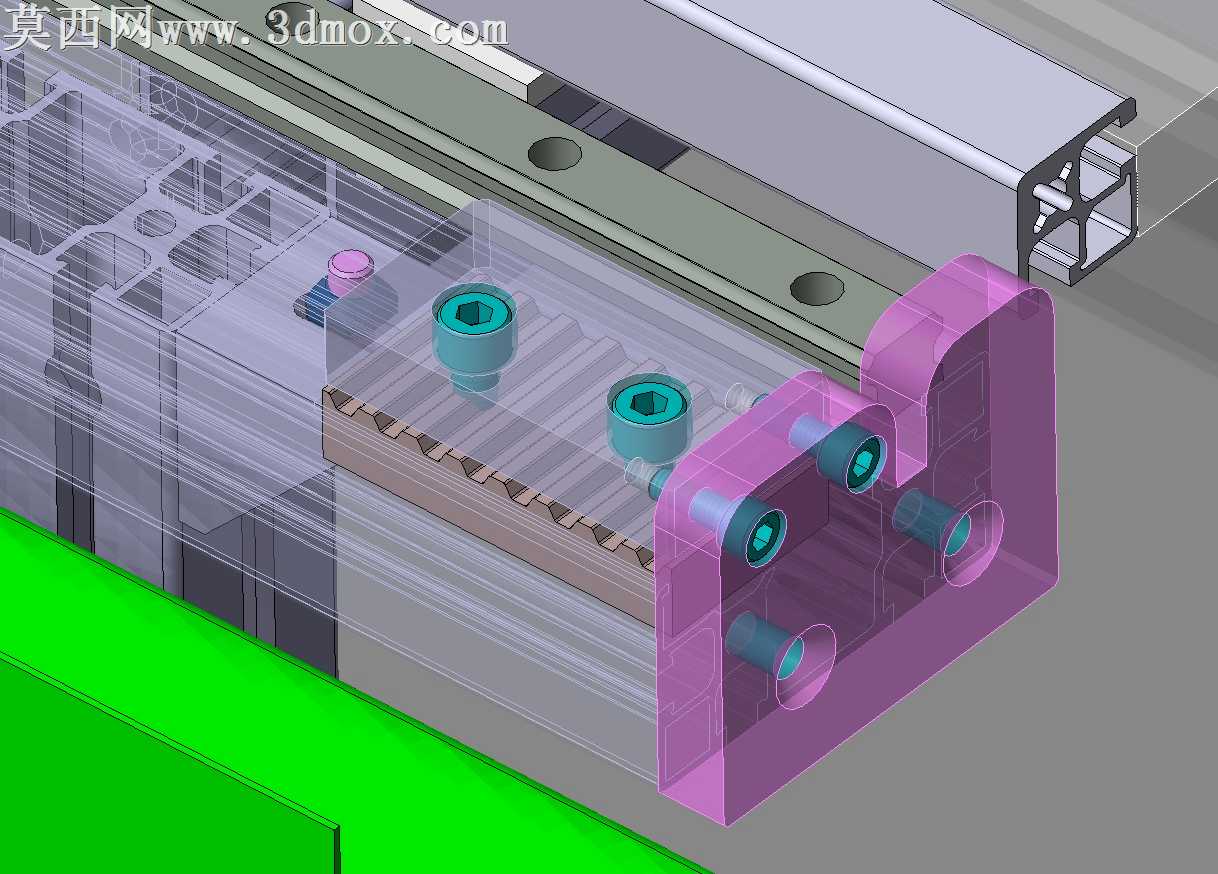

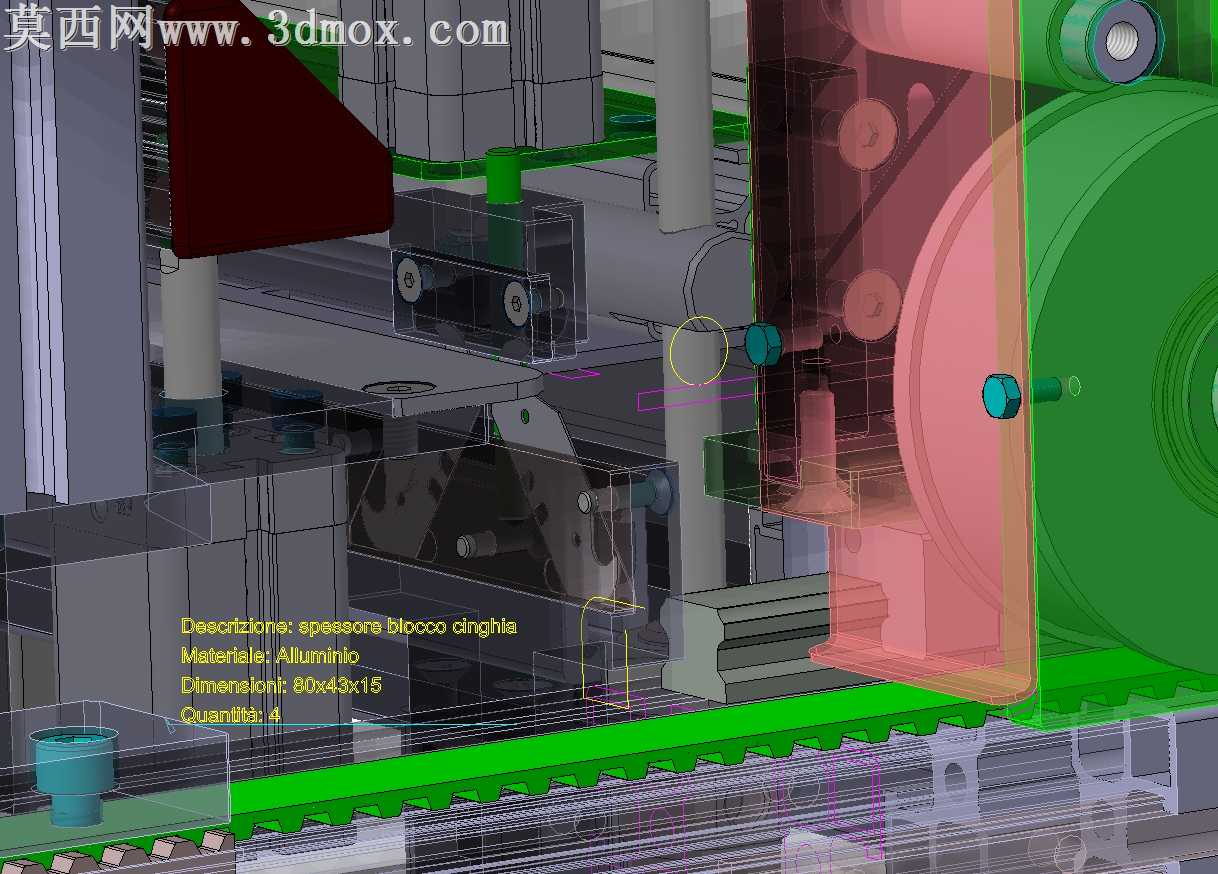

本模型为面向长凳类织物面料加工场景设计的自动剪布设备，整体采用三维参数化建模完成，建模过程中对各功能模块进行了独立的零件拆分与装配约束设置，完整还原了设备的实际装配逻辑与运动配合关系。模型渲染阶段针对不同功能部件赋予了差异化的材质属性：横向输送导轨采用哑光金属材质还原铝合金型材的磨砂质感，传动齿轮、蜗轮蜗杆组件赋予亮面金属材质体现机加工零件的精密光洁度，裁切执行端的防护壳体采用半透明绿色工程塑料材质，既清晰展示内部传动结构布局，也还原了实际设备的安全防护设计，驱动端的伺服电机外壳采用红黑配色的工程塑料与金属端盖组合材质，线缆、缓冲部件分别赋予柔性橡胶、橙色阻尼弹性体材质，整体渲染效果层次分明，各部件辨识度高。结构设计上，设备采用双轴横向移动模组搭载裁切执行机构的布局，横向移动模组依托线性导轨与同步带传动实现裁切头的水平方向往复移动，裁切执行机构集成了旋转驱动组件、竖向进给组件与裁切刀组，旋转驱动通过蜗轮蜗杆结构实现裁切角度的灵活调整，可适配不同斜度的织物裁切需求，竖向进给组件搭配弹性缓冲结构，能够在裁切过程中自适应面料厚度变化，保证裁切压力稳定，避免面料出现拉扯、裁切不齐的问题，设备底部设置织物输送承载平台，配合两侧的压料结构可在裁切过程中固定织物位置，防止面料偏移影响裁切精度。设计思路围绕长凳面料裁切的实际生产需求展开，针对长凳面料幅面规整、裁切角度固定、批量加工一致性要求高的特点，摒弃了通用裁切设备的冗余功能，聚焦裁切精度、运行稳定性与操作便捷性进行优化，各传动部件均预留了安装维护的操作空间，驱动部件与传动结构的布局紧凑合理，在保证设备结构强度的前提下尽可能缩小整体体积，可直接集成到织物加工生产线中完成自动裁切工序，模型完整还原了各部件的连接关系与尺寸配合，可用于设备方案展示、结构优化验证以及生产加工参考。
