FIRST竞赛用移位差速转向传动模块

　　这款差速转向传动模块的核心应用场景聚焦于青少年机器人竞赛的移动底盘动力传输环节，针对竞赛场景下的快速转向、双动力输出差速调节需求做了针对性结构优化，虽然设计初衷并未面向量产工业设备落地，但整套结构的传动逻辑、零件加工适配性完全遵循常规机械加工的工艺边界，能为同类小型移动底盘的差速结构设计提供可落地的参考逻辑。从实际用途来看，该模块承担双驱动电机的动力耦合、转速差调节、档位切换输出的核心功能，可在不额外增加转向驱动机构的前提下，通过两侧输出轴的转速差实现底盘的原地转向、小半径转弯、直线行进保持等动作，匹配竞赛场景下机器人需要快速穿梭、避障、精准对位的动作需求，理论上高档位输出可支撑底盘达到较高行进速度，低档位输出可提供更大的轮上扭矩，满足爬坡、拖拽负载的竞赛任务需求。

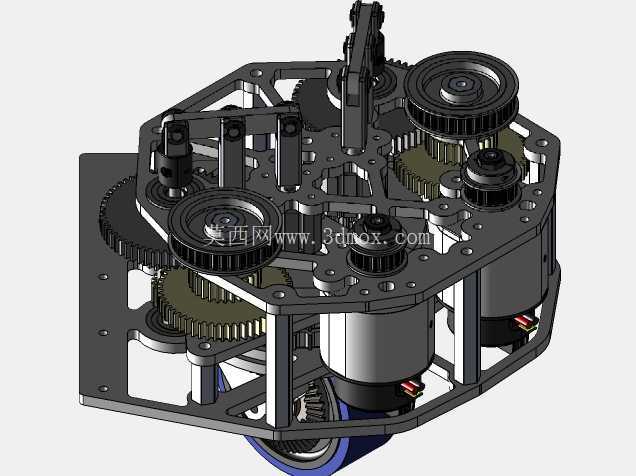

　　从功能特性层面拆解，整套模块采用多层板架式支撑结构，将传动齿轮组、同步带轮、驱动电机、输出轴系整合在六边形的安装框架内，结构紧凑度较高，能在有限的底盘安装空间内完成双电机动力的整合输出；所有定制结构件均做了加工工艺适配，没有需要五轴联动加工的复杂曲面特征，常规三轴数控铣床搭配手动车床即可完成全部定制零件的加工，标准件全部选用通用供应链体系内的常规规格，不需要定制特殊规格的紧固件、轴承、传动件，大幅降低了结构复刻的加工门槛与配件采购难度。

　　设计思路上，整套结构没有追求极致的传动效率或者极致的轻量化，而是优先平衡了加工便捷性、装配容错率、传动可靠性三个核心维度：板架式的支撑结构采用等距支柱连接，装配时不需要复杂的工装定位，依靠支柱的定位台阶即可保证上下层板的平行度，齿轮啮合间隙可通过板上的腰型安装孔做微调，同步带轮的张紧也预留了调节行程，即使是加工精度存在小幅误差的自制零件，也能通过装配调节保证传动顺畅，不会出现卡滞、异响等问题；档位切换机构采用直齿滑移齿轮结构，结构简单可靠，拨叉的动作行程短，不需要复杂的换挡操纵机构即可完成高低档位的切换，适配竞赛场景下快速操作、故障率低的使用需求。

　　从外形尺寸与安装边界来看，整套模块整体为近似六边形的柱体结构，最大外轮廓尺寸适配小型竞赛机器人的底盘安装空间，下层预留的输出轴安装位可直接连接常规竞赛用轮组，上层的安装凸台可直接固定在底盘的上层安装板上，电机的接线端全部朝向模块外侧预留走线空间，不会和周边的结构件产生干涉；模块底部预留了足够的间隙容纳输出端的锥齿轮换向结构，不会因为底盘形变导致齿轮啮合错位，整体安装孔位采用通用的孔距规格，可兼容多数竞赛机器人的底盘安装孔系，不需要对原有底盘做大规模改造即可完成替换安装。整套传动结构的齿轮排布经过了多轮啮合校验，高速档的传动路径经过两级直齿轮减速加一级同步带传动，传动噪音低、转速损失小，低速档额外增加一级齿轮减速放大扭矩，换挡时的齿轮啮合端做了倒角导向，即使在行进过程中换挡也不容易出现打齿问题；支撑结构的板材厚度经过受力校核，在电机满功率输出的情况下不会出现板材形变导致的齿轮错位，支柱采用金属材质搭配防松紧固件，长时间运行也不会出现连接松动的问题，完全能覆盖竞赛周期内的高强度使用需求。
