黑色金属波纹管弹性联轴器结构设计

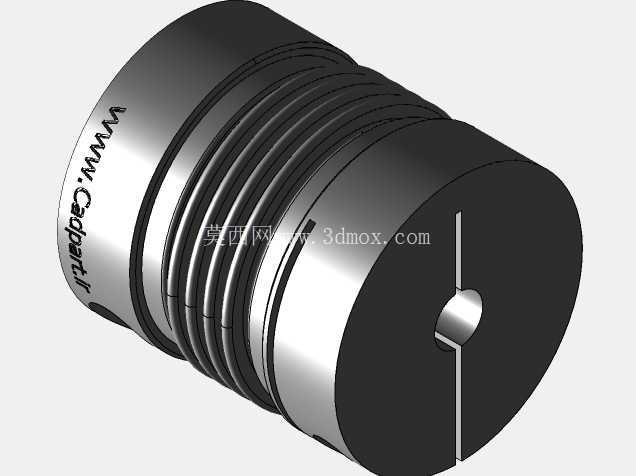

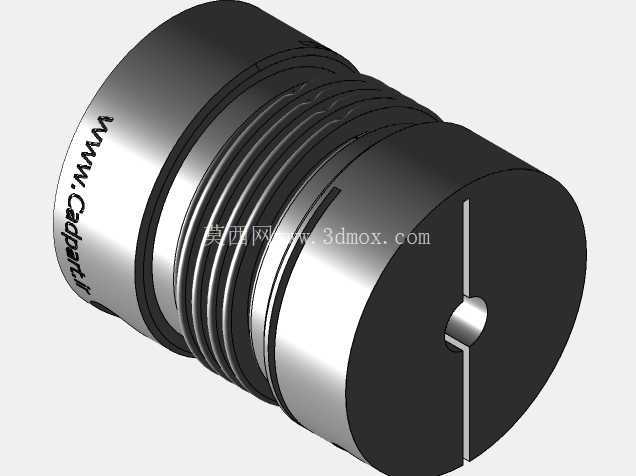

　　在精密传动场景中，轴系不对中是长期困扰设备运维与设计人员的常见问题，不管是安装过程中产生的同轴度偏差，还是设备运行时因负载波动、温度形变带来的轴端位移，都可能造成轴承磨损加剧、传动精度下降甚至核心部件断裂，而波纹管联轴器正是针对这类工况开发的挠性传动元件。这款黑色波纹管联轴器采用一体化金属波纹管作为核心弹性段，两端为刚性夹紧式轴套结构，区别于传统梅花联轴器、膜片联轴器的结构形式，金属波纹管的薄壁波纹结构可以同时补偿径向、角向与轴向三个维度的偏差，且补偿过程中几乎无空回，传动滞后量极小，非常适合对传动精度要求较高的场合。从实际应用场景来看，这类联轴器常被用在伺服电机、编码器、步进电机与滚珠丝杠的连接环节，比如小型自动化装配线的进给轴、3C检测设备的传动模组、实验室精密测试仪器的动力传输端，这些场景要么安装空间紧凑难以保证极高的同轴度，要么需要精准传递转角信号，普通刚性联轴器无法适配偏差补偿需求，而弹性体联轴器又存在扭转刚度不足、易老化的问题，金属波纹管结构刚好能平衡偏差补偿能力与扭转刚性的需求。

　　在设计思路上，这款联轴器的两端轴套采用了开口夹紧结构，轴套侧壁开有贯通的夹紧缝，配合锁紧螺钉可以实现与轴的无键连接，相比键连接方式，夹紧式固定不会在轴表面产生应力集中，同时装拆更加方便，也避免了键侧间隙带来的传动回差；中间的波纹管段与两端轴套采用焊接方式固定，保证连接强度的同时，避免了装配间隙带来的精度损失，波纹管的波纹数量、壁厚与波距经过匹配设计，既保证足够的扭转刚度来传递额定扭矩，又能在允许的偏差范围内产生弹性形变，不会产生过大的附加载荷作用在两端轴承上。

　　从安装边界来看，这类联轴器的外形为圆柱形结构，最大外径根据适配轴径的不同覆盖多个规格，安装时需要保证两端轴的伸入长度符合轴套的深度要求，夹紧螺钉的锁紧扭矩需要符合对应规格的推荐值，避免锁紧力不足导致打滑，或是锁紧力过大造成轴套变形夹伤轴径；在选型匹配时，需要先核算传动系统的峰值扭矩，预留1.5到2倍的安全系数，同时核对两端被连接轴的轴径尺寸，确认允许的最大偏差值是否在联轴器的补偿范围内，比如径向偏差一般不超过0.2mm，角向偏差不超过1度，轴向偏差根据规格不同在0.5到1mm区间，安装时如果偏差超出允许范围，会大幅缩短波纹管的疲劳寿命，甚至在运行过程中出现波纹管断裂的故障。

　　日常运维中，这类金属波纹管联轴器不需要额外润滑，正常工况下使用寿命很长，但要注意避免外力撞击波纹管段，薄壁结构受撞击后容易产生塑性形变，失去补偿能力；如果设备运行过程中出现异常振动、传动精度下降的情况，需要先停机检查波纹管是否出现形变、焊缝是否开裂，不要强行带故障运行，避免故障扩大影响其他核心部件。相比其他类型的挠性联轴器，波纹管联轴器的转动惯量更低，响应速度更快，非常适合高速往复运动的传动场景，在高速运转时的动平衡表现也更优异，不会像橡胶弹性体联轴器那样在高速下出现形变发热、老化失效的问题，同时金属材质的耐温范围更广，可以在温差较大的工况下稳定工作，不会因为环境温度变化出现性能衰减。在三维建模过程中，这类零件需要重点还原波纹管的波纹轮廓参数、两端轴套的夹紧缝结构、螺钉孔的位置与深度，保证装配时可以与标准轴径、螺钉模型完成配合，同时在做运动仿真时，可以给波纹管段设置对应的弹性参数，模拟不同偏差下的应力分布情况，为选型与安装调试提供参考依据。
