微型数字金属齿轮遥控舵机结构设计

在航模、小型仿生机器人、精密云台调节这类对安装空间有严苛限制的场景里，动力执行部件的体积、重量、传动精度往往直接决定整套方案能不能落地，这款微型数字舵机就是瞄准这类极限空间需求做的结构设计。从实际使用的角度看，这类舵机最核心的诉求是在极小的安装边界里，输出足够稳定的扭矩，同时保证长时间往复动作下的传动可靠性，毕竟很多微型航模的机翼舵面、小型机器人的关节转动，留给执行器的空间往往只有立方厘米级，传统标准尺寸舵机根本塞不进去。

设计上首先把传动结构全部换成了金属齿轮组，这和常见的塑料齿轮微型舵机有本质区别——塑料齿轮在频繁正反转、承受冲击载荷的时候很容易打齿失效，尤其是航模做特技动作、机器人关节碰到外力阻挡的时候，瞬间的过载很容易把塑料齿崩断，金属齿轮的抗冲击能力、耐磨性能都要高出好几个等级，能适应更复杂的工况。数字放大电路的集成也是这款舵机的设计重点，和模拟舵机比，数字电路对控制信号的响应速度更快，死区范围更小，也就是说给一个很小的控制信号，舵机就能快速做出位置调整，不会出现模拟舵机常见的信号滞后、小角度指令无响应的问题，在需要精准定位的场景里，比如微型摄像头云台的角度微调、小型机械臂的关节定位，这种响应精度的优势会非常明显。

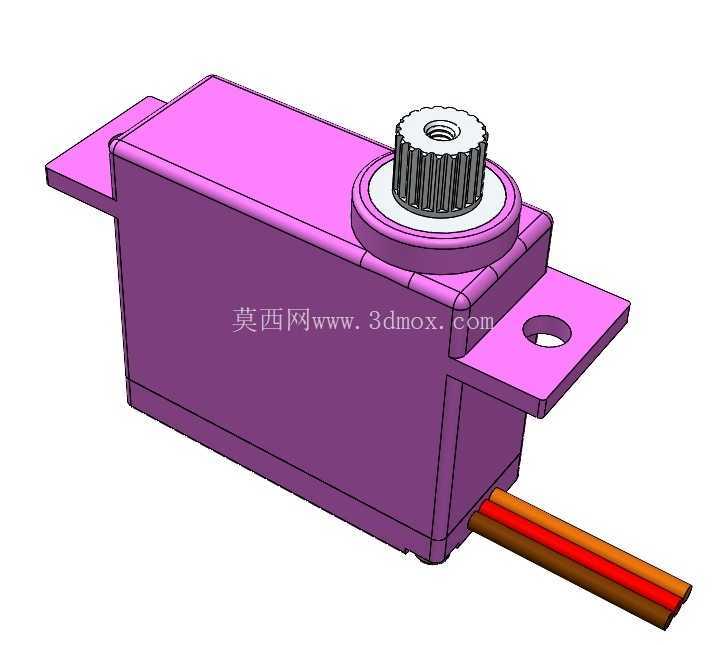

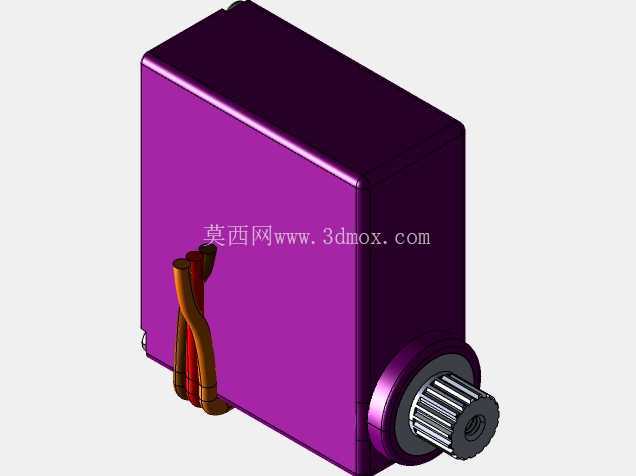

从外形结构来看，舵机主体采用方正的盒式壳体，两侧伸出带安装孔的固定耳，这是行业内通用的安装接口形式，不管是装在航模的机身隔框里，还是固定在机器人的结构支架上，都能直接匹配标准的安装孔位，不用额外做转接件。顶部的输出花键齿保留了标准舵机的齿形规格，市面上常见的舵机摇臂、舵盘都能直接安装，不用单独定制连接件，这点对选型的工程师来说非常友好，能省掉很多适配的工作量。尾部引出的信号与电源线缆做了应力释放结构，在舵机随活动部件反复摆动的时候，线缆根部不会因为反复弯折出现线芯断裂的问题，这也是很多小厂舵机容易忽略的细节——很多微型舵机失效不是齿轮坏了，而是线缆根部断线导致的接触不良。

尺寸测量上，除了输出轴的花键齿形因为是标准件沿用通用规格，其余所有外形尺寸、安装孔位间距、输出轴中心高度、固定耳的厚度这些和安装相关的参数，都是通过游标卡尺逐点测量校核的，能保证建模尺寸和实物的一致性，结构工程师在做整体装配的时候，可以直接把这个模型导入总装，不用反复核对安装间隙，也不用担心出现干涉问题。在实际选型的时候，要注意这类微型舵机的输出扭矩范围，它适合小负载的角度调节场景，不能用在大负载的传动位置，毕竟体积限制了它的功率上限，但是在对重量、体积敏感的微型设备里，这种小尺寸金属齿轮数字舵机几乎是不可替代的选项。

从建模的细节来看，壳体的分型面、固定耳的倒角、输出轴的挡圈结构都做了还原，不是那种简化的示意模型，不管是做装配干涉检查、运动仿真，还是做结构展示，都能直接用。齿轮组的布局在壳体内部做了合理的排布，在极小的壳体空间里把减速比做足，保证输出扭矩能满足设计要求，同时不会让壳体尺寸额外增加，这种紧凑的结构排布也是微型传动部件设计的核心难点——要在有限的空间里放下多级减速齿轮，还要保证齿轮之间的啮合间隙合理，不会出现卡滞或者传动空程过大的问题。
