蓝鸟微型数字金属齿轮RC舵机结构设计

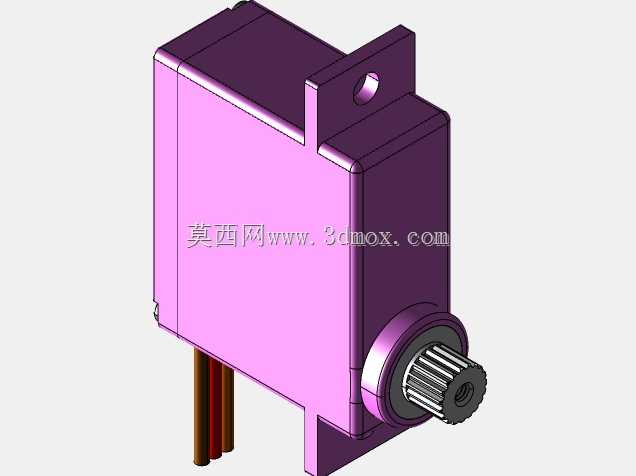

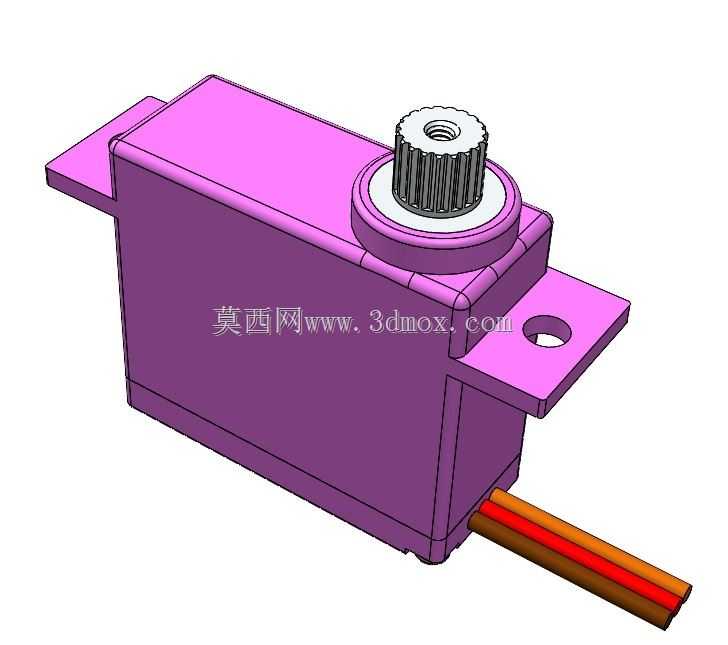

这款微型RC数字伺服的设计，最初瞄准的是小比例遥控模型里寸土寸金的安装空间，不少1:28比例的蚊车、微型固定翼舵面、小型多旋翼云台的舵机安装位，留给执行器的空间往往只有指甲盖大小，常规尺寸的9g舵机要么塞不进去，要么装上之后挤占电池或者接收机的布置空间，这款舵机的外形尺寸控制就是围绕这类极限安装场景做的优化。从结构上看，它采用金属齿轮传动组，相比同尺寸的尼龙齿轮舵机，抗冲击能力提升明显，在模型车遇到碰撞、航模舵面遇到气流冲击的时候，不容易出现扫齿失效的问题，数字放大电路的集成，让它的控制死区更小，舵机的定位精度比传统模拟舵机更高，回中偏差控制在极小的范围内，对于需要精准舵量控制的特技航模、比例遥控车模来说，能大幅提升操控的跟手程度。设计过程中，除了输出轴端的花键齿采用游标测绘复刻之外，其余所有安装尺寸、壳体壁厚、固定耳的孔位都按照实际装机需求做了适配，侧面伸出的固定耳带标准安装孔，既可以用螺丝直接锁在模型的舵机安装座上，也能配合微型舵机摇臂实现不同角度的传动。输出轴的花键齿兼容市面上主流的微型舵机摇臂，不需要额外定制连接件，用户拿到手可以直接替换同规格的其他微型舵机。壳体的设计做了边角的圆角处理，既避免安装时刮伤模型的线材或者外壳，也能在紧凑安装空间里减少和周边零件的干涉，出线端的位置做了限位槽，避免线材在装机弯折的时候出现根部断线的问题。在实际选型使用中，这类微型数字金属齿舵机还能用到小型自动化装置的轻负载执行位，比如微型云台的俯仰调节、小型自动开合机构的驱动，只要负载扭矩在它的额定输出范围内，都能稳定工作，它的整体重量控制也做了优化，不会给轻量化的搭载平台带来过多的负载负担。设计时也考虑了装配的便利性，壳体的上下盖采用卡扣加螺丝的固定方式，后期如果需要维护更换齿轮，不需要复杂的工具就能拆开检修，内部的电路板做了绝缘隔离，避免金属齿轮转动时的碎屑掉落到电路板上造成短路故障。
