框架式重载AGV转运车体结构设计

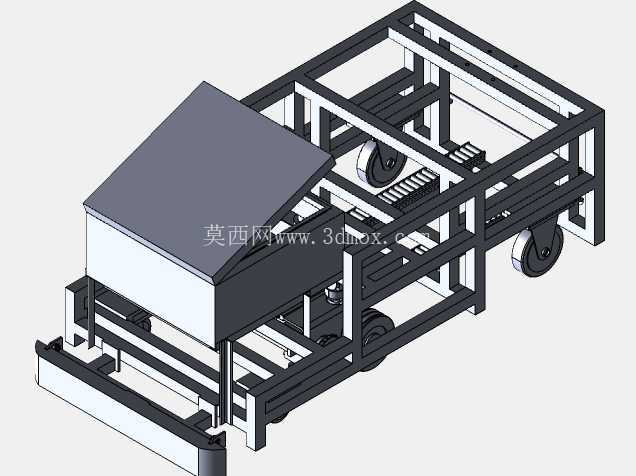

　　这款框架式AGV车体结构，主要面向车间内工序间物料周转、仓储库区整托货物转运、产线边定点补料等场景设计，区别于潜入式、顶升式AGV的结构逻辑，采用开放式上层承载框架，可直接适配定制载具、料架甚至直接承载大尺寸工装工件，无需额外适配过渡连接结构，能减少现场二次改造的工作量。从结构布局来看，整车采用矩形钢管拼焊的主框架作为承载基体，框架的纵梁与横梁采用等截面型材对接，在轮组安装位、驱动单元固定位额外加焊了加强筋板，避免长期重载行驶出现焊缝开裂、框架形变的问题。

　　框架前部预留了斜向安装的防护挡板安装位，可搭载接触式防撞条、光电避障传感器，满足现场作业的安全防护要求，斜向的护板设计不会额外增加整车长度，同时能覆盖前部行驶方向的全部碰撞检测区域。行走轮组采用差速驱动布局，驱动轮布置在车体中部两侧，从动万向轮分布在车体四角位置，这种布局能保证整车原地转向时的回转中心与车体几何中心重合，在狭窄通道内转向时不会出现边角剐蹭货架或墙体的问题，适配通道宽度更小的老旧车间改造场景。设计阶段优先考虑了安装边界的兼容性，整车框架的上层安装面预留了统一间距的安装孔位，可根据实际使用需求加装辊筒输送段、链条输送机构、顶升机构等不同功能模块，不需要对主框架进行二次打孔焊接，降低后续功能拓展的改造成本。

　　主框架的下部预留了电池仓、控制单元安装腔，电气元件全部布置在框架内部的空腔位置，外部加装可拆卸的防护盖板，既能避免车间内的灰尘、切削液飞溅损坏电气元件，也能在检修时快速拆卸盖板完成维护操作，不需要拆解上层承载结构。从尺寸边界来看，整车的长宽尺寸控制在常规托盘的承载范围内，高度方向预留了足够的离地间隙，能适应车间内常见的地面接缝、坡度以及小尺寸障碍物，不会出现底盘剐蹭地面的问题。轮组的安装位设计了可调式张紧结构，驱动轮的安装支架可通过调节螺栓调整压紧力，保证不同载重情况下驱动轮都能与地面保持足够的摩擦力，避免重载起步、爬坡时出现打滑空转的情况。

　　框架的前部斜向盖板下方预留了传感器安装位，可根据现场导航需求安装磁导航传感器、二维码识别摄像头或者激光雷达的安装支架，不同导航方式的切换不需要改动主框架结构，仅需调整对应支架的安装位置即可。在结构强度校核阶段，主框架的受力点全部集中在轮组支撑位与上层承载梁的对应位置，避免出现悬臂受力的结构，型材的壁厚选择兼顾了自重与承载能力，不会因为过度追求轻量化导致承载能力不足，也不会因为型材过厚导致整车自重过大，增加电池能耗与轮组的负载压力。整车的线缆全部布置在框架内侧的走线槽内，走线槽与框架腔体做了分隔处理，避免线缆与运动部件、尖锐型材边缘接触出现磨损，同时方便后期排查线路故障时快速梳理线缆走向。这款结构设计没有集成过多的冗余功能，全部围绕工业场景下的可靠转运需求展开，所有的安装接口、结构布局都考虑了现场使用的维护便利性与功能拓展性，适合作为通用型AGV底盘结构进行二次开发，适配不同行业的物料转运需求。
