集成传送带的多工位物料搬运机器人工作站

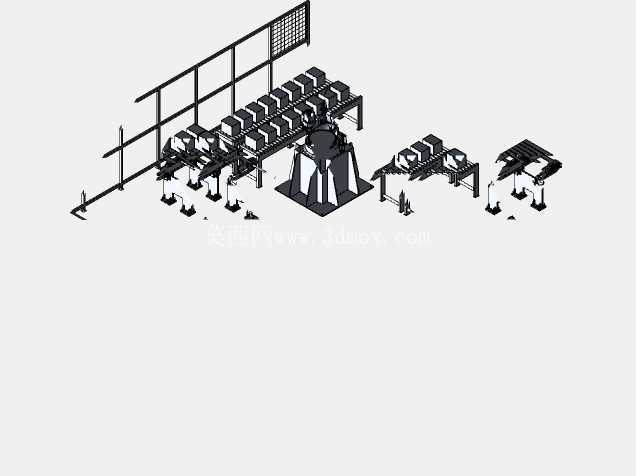

　　这套集成传送带的机器人作业单元，主要面向3C电子零部件、小型五金件、包装半成品的工序间转运场景，在离散制造的产线布局中，常被布置在机加工序末端与检测工位、包装工位的衔接段，替代传统人工重复取放料动作，解决窄节拍产线中人工搬运的一致性差、错漏率高的问题。从结构布局来看，整套设备以中心多轴机器人为核心作业载体，周边衔接三段不同功能的输送段：左侧长直输送段负责承接上道工序来料，采用带侧挡边的平皮带结构，侧挡边高度根据输送工件的最大轮廓高度设置，避免工件在输送过程中偏移掉落，输送段的支架采用标准铝型材拼接，安装时可根据现场地面平整度调节底部脚杯高度，保证皮带面水平度偏差控制在每米0.5mm以内，防止工件在输送过程中出现打滑偏移。中心机器人的安装基座采用铸铁材质整体加工，基座底部设置四个预埋螺栓固定点位，安装时需保证基座上表面与地面的平行度公差不超过0.02mm，避免机器人高速运转时出现基座共振，影响末端取放精度。机器人末端可根据搬运工件的材质、重量更换夹爪，针对轻质薄壁件可选用真空吸盘组，针对有定位要求的金属件可选用气动平行夹爪，夹爪的安装法兰遵循通用工业机器人末端接口标准，可快速完成换型适配。

　　右侧两段短输送段分别对应不同的下游工序，其中一段对接检测工位，输送段末端设置工件定位挡块，当工件输送到末端时，挡块伸出将工件定位在固定取放点，机器人可直接按照预设坐标抓取，无需额外视觉定位补偿；另一段对接不合格品回流通道，当检测工位反馈工件不合格时，机器人直接将工件抓取放置到该段输送带上，回流到上道工序进行返工处理。整套设备的传送带驱动端采用减速电机直连驱动辊的结构，驱动辊表面做滚花处理，增大与皮带之间的摩擦力，避免长时间运转后皮带打滑丢转，张紧端设置在输送段尾部，通过调节螺栓调整从动辊的前后位置，将皮带张紧度控制在按压皮带下沉量为皮带宽度2%的合理区间，既避免张紧过紧导致皮带过早疲劳损坏，也防止张紧过松出现皮带跑偏。

　　安全防护方面，长输送段的外侧设置网格防护栏，防护栏高度为1.8米，网格间隙不超过20mm，防止人员肢体误入机器人作业半径范围，防护栏靠近操作侧的位置设置安全门，安全门配备安全门锁，当门被打开时机器人立即触发安全停止信号，切断作业动力。在布局安装边界上，整套工作站的整体占地长度可根据输送段的长度进行适配，常规配置下横向占地约4.2米，纵向占地约2.6米，机器人中心到各输送段取放点的距离均在机器人额定作业半径的80%以内，避免机器人长期在极限半径位置作业导致关节轴承过早磨损。

　　设计过程中，各输送段的支架均采用模块化设计，不同功能段的支架连接孔位统一，可根据产线的实际工艺需求增减输送段长度、调整输送段的布置角度，无需重新加工主体支架，缩短产线调整的改造周期。皮带的选型根据输送工件的重量确定，常规轻型工件选用PVC平皮带，若输送有切削液残留的机加工工件，则更换为耐油PU皮带，避免皮带被油污腐蚀出现开裂。各输送段的侧边预留传感器安装槽，可根据工艺需求加装对射光电传感器、漫反射传感器，用来检测工件到位情况、输送段堵料情况，传感器的布线全部隐藏在铝型材的槽道内部，避免布线外露被运转部件剐蹭损坏。机器人的作业路径规划避开了输送段的支架、防护栏等固定障碍物，路径点之间的运动速度根据工件的重量设置，搬运轻质工件时末端运动速度可设置为1.2m/s，搬运重量接近额定负载的工件时，运动速度降低至0.6m/s，保证运转过程的平稳性，避免工件在搬运过程中掉落。
