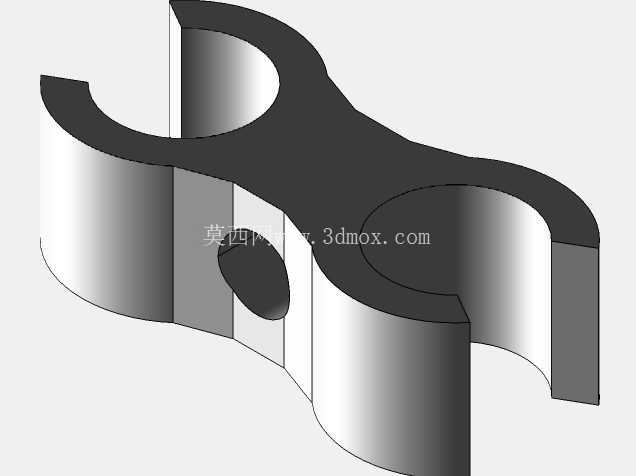

FRC机器人用双气动软管固定夹结构

在FRC竞赛机器人的气动系统搭建过程中，管路排布的规整性与固定可靠性，直接影响气动执行元件的动作稳定性，甚至会因为管路松脱、剐蹭运动部件导致整台设备的动作故障，这款双气动软管夹就是针对这类场景设计的小型固定结构件。从实际使用场景来看，这类夹件多用于机器人机身框架上的气动管路走线固定，尤其是在气路需要沿铝型材框架排布、同时需要固定两根并行气动管的位置，相比单孔管夹可以减少紧固件的使用数量，压缩安装空间，也能避免多根管路分散固定带来的走线杂乱问题，在机器人做快速启停、大加速度转向、机械臂快速动作的工况下，能牢牢约束管路位置，避免管路甩动碰到运动的轮组、机械臂关节或者传动带，从根源上减少气路被拉扯、磨损导致的漏气故障。

从功能特性上看，这款夹件采用双侧C型开口的卡管结构，不需要完全穿管就能完成管路的卡入安装，在后期维护调整管路走向的时候，不需要把整根气管从接头端拔下就能调整夹件位置或者更换夹件，相比闭合式的管夹维护效率更高。夹件中间预留的安装孔，用于穿入紧固件将夹件固定在机器人的框架型材或者安装板上，安装孔的位置经过居中设计，拧紧固定螺丝的时候，两侧的卡管结构受力均匀，不会出现单侧卡紧力不足导致气管滑脱的问题。夹件的C型开口尺寸做了适配性设计，卡入对应规格气管后，开口的弹性变形量刚好能提供足够的抱紧力，既不会因为抱紧力过大压瘪气管影响气路流量，也不会因为抱紧力不足导致气管在气压波动、机身振动的时候从夹件中脱出。

从设计思路层面，这款夹件完全围绕FRC机器人的搭建需求做了针对性优化，首先是整体结构做了一体化设计，没有多余的拼接结构，适合采用3D打印或者轻量化金属加工的方式快速制作，符合竞赛机器人快速迭代、快速加工的需求。夹件的两个卡管位采用平行排布的设计，两根气管固定后保持平行走向，不会出现管路交叉弯折的情况，能减少气路的弯折阻力，保证气路通畅。夹件的边缘全部做了圆角过渡处理，没有尖锐的棱角，一方面能避免安装的时候划伤操作人员的手部，另一方面也能避免尖锐边缘在机器人运动过程中割伤气管外壁，延长气管的使用寿命。夹件的整体厚度做了合理控制，既保证了足够的结构强度，在拧紧安装螺丝的时候不会出现夹件断裂、变形的问题，又不会因为厚度过大占用过多的安装空间，适合在机器人框架上空间紧凑的位置安装使用。

从尺寸与安装边界来看，这款夹件适配的是0.25英寸外径的气动软管，也就是竞赛机器人气动系统中最常用的标准气管规格，中间的安装孔适配0.125英寸的紧固件，也就是FRC搭建中常用的标准螺丝规格，不需要额外定制特殊规格的紧固件就能完成安装。安装的时候需要注意，夹件的安装面需要与固定基面完全贴合，避免倾斜安装导致两侧卡管位的受力不均，固定螺丝的拧紧力矩需要控制在合理范围，既要保证夹件不会在振动中松动，也不能力矩过大导致夹件出现塑性变形，失去对气管的抱紧作用。两个卡管位的中心距经过匹配设计，卡入两根气管后，气管外壁之间留有微小的间隙，不会出现两根气管互相挤压变形的情况，保证每根气管的气路流量都不受影响。在实际排布管路的时候，这类夹件的安装间距通常控制在100-150mm之间，在管路转弯的位置需要在距离转弯点30mm左右的位置加装夹件固定，避免转弯位置的管路在气压作用下出现甩动。

这类小型管路固定件虽然结构简单，但在气动系统的可靠性设计中是不可或缺的零部件，很多机器人搭建过程中容易忽略这类小零件的选型与安装，往往会在比赛过程中因为管路松脱导致动作失效，这款夹件的结构设计充分考虑了竞赛场景下的振动、快速动作、维护便捷性等实际需求，在保证固定可靠性的前提下，尽可能简化了安装与维护流程，同时适配标准的搭建耗材，不需要额外定制配件就能快速完成装配，非常适合FRC这类需要快速搭建、高可靠性要求的机器人气动系统使用。
