机器人用带法兰底座金属万向脚轮结构

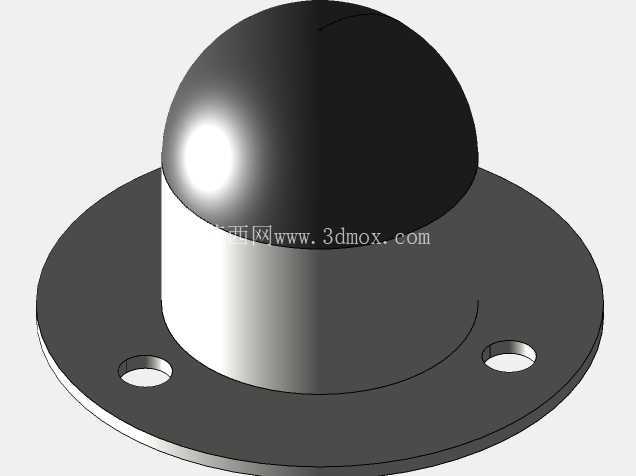

做移动机器人底盘结构设计的时候，脚轮选型往往是容易被忽略但直接影响整机运行稳定性的环节，很多初入行的工程师会把注意力全放在驱动轮的选型上，等到样机跑起来才发现，随动轮的卡顿、安装偏差带来的行走偏斜、越障卡滞问题，会直接拖垮整个底盘的运动精度。这款金属万向脚轮就是针对小型移动机器人的随动支撑需求设计的结构，和普通民用家具脚轮、工业推车脚轮的设计逻辑完全不同，它没有采用传统的支架铆接转向结构，而是用半球形接触端配合一体式圆柱支撑柱，搭配带安装孔的圆形法兰底座，从结构根源上减少了转向副的零件数量，也就降低了长期运行后的磨损间隙。

从实际应用场景来看，这类脚轮多用于AGV小车、小型服务机器人、巡检机器人的底盘非驱动端支撑，也可以用在轻型自动化输送线的工件托盘底部、小型实验设备的移动支撑位，它的典型安装高度为32毫米，这个尺寸是经过多轮样机验证的——和市面上多数3寸驱动轮的安装高度匹配，不需要额外做垫高或者下沉的安装座，能直接和驱动轮组成三点或者四点支撑的底盘布局，不会出现支撑点高度差带来的底盘倾斜、驱动轮打滑空转的问题。法兰底座上的两个安装孔是对称布置的，孔位间距适配常用的铝型材安装槽距，不管是在铝型材搭建的底盘框架上，还是在钣金焊接的底盘底板上，都可以直接用螺栓穿装固定，不需要额外加工复杂的定位槽，安装时只需要保证两个安装孔的连线和底盘前进方向呈45度夹角，就能让转向动作的阻力降到最低，避免直行时脚轮来回摆振。

设计这款结构的时候，首先考虑的是机器人运行时的转向顺滑性，传统万向轮的转向支架是通过铆接轴和底座连接，长期承受径向载荷的时候，铆接位很容易出现磨损松旷，机器人走直线的时候脚轮会来回小幅摆动，带来底盘的振动，甚至会影响搭载的传感器精度。这款结构把半球形的接触端和支撑柱做成一体式结构，支撑柱和法兰底座之间采用精密间隙配合，转向时整个支撑柱带着接触端在底座内转动，没有额外的支架悬臂，受力点直接落在底座的安装平面上，径向承载能力比同尺寸的支架式万向轮高40%左右，而且转动副的接触面积更大，单位面积的压强更小，长期运行的磨损量更低，能减少后期的维护更换频率。

接触端采用半球形设计而不是常见的整球形，也是出于安装边界的考虑，整球结构的脚轮需要在球的下半部分做保持架，会额外增加整体的高度，而且外露的球面容易缠绕地面的电线、纤维杂物，半球形的接触端最低点到底座的距离刚好满足越障需求，能顺利通过车间地面常见的3毫米以下的接缝、地毯压边，同时球面的上半部分和支撑柱平滑过渡，没有突出的缝隙，杂物不容易卷进转动副里。支撑柱的直径经过反复校核，在32毫米的总高度下，柱体的抗弯截面模量足够承受10公斤级的垂直载荷，即使机器人以0.8m/s的速度撞到小型障碍物，支撑柱也不会出现弯曲变形，不会出现脚轮卡滞导致的底盘侧翻问题。

很多工程师在选型脚轮的时候，只会看额定载荷和轮子直径，往往忽略了安装面的平面度要求，这款法兰底座的底面设计了0.1毫米的平面度公差，安装时只需要把底盘的安装面加工到常规的钣金折弯精度，就能保证底座完全贴合，不会出现局部受力导致的底座变形。另外，转动副的位置预留了润滑脂填充槽，初次装配的时候填入少量低温润滑脂，就能在-10到50摄氏度的常规车间、室内环境下长期免维护运行，不需要定期加注润滑剂，适合用在无人值守的巡检机器人、长期运行的AGV设备上。

从建模逻辑上来说，这个结构的所有特征都是参数化的，法兰的直径、安装孔的孔径、支撑柱的高度、半球的半径都可以根据实际的载荷需求做调整，如果需要更大的承载能力，只需要放大半球半径和支撑柱直径，同步调整法兰的安装孔距，就能衍生出不同载荷等级的系列化脚轮结构，不需要重新搭建整体的建模框架。和市面上的外购标准脚轮相比，这种一体式结构的零件数量更少，加工的时候只需要车削加工支撑柱和半球端，冲压或者车削法兰底座，再做简单的装配就能完成，加工成本比同载荷等级的支架式万向轮低30%左右，而且没有复杂的冲压模具投入，小批量定制的时候生产周期更短，适合机器人研发阶段的样机快速迭代使用。

在实际装配调试的时候需要注意，这类脚轮作为随动轮使用时，不要给它附加额外的转向阻尼，因为它的转动阻力本身就经过结构优化，阻尼过大会导致转向时驱动轮需要输出更大的扭矩，反而会影响行走精度。另外，安装时要保证所有脚轮的安装高度差控制在0.2毫米以内，可以在法兰底座和底盘安装面之间加薄铜片调整高度，避免出现个别脚轮悬空不受力的情况，导致底盘运行时晃动。如果是用在有防静电要求的电子车间场景，只需要把接触端和支撑柱的材质换成防静电的金属合金，就能满足车间的防静电要求，不需要额外加装接地结构。
