通用型气动夹持机械手结构设计方案

在自动化产线的物料转运、工件上下料、工位转序场景中，末端执行机构的适配性直接决定整线的运行效率与夹持稳定性，这款气动夹持机械手正是针对通用型圆柱类、规则块状工件的夹持需求开发的末端执行单元，可直接适配多类工业机器人、直线模组的末端安装接口，覆盖3C电子零部件搬运、机加工工件上下料、包装线物料抓取等多类常规作业场景。

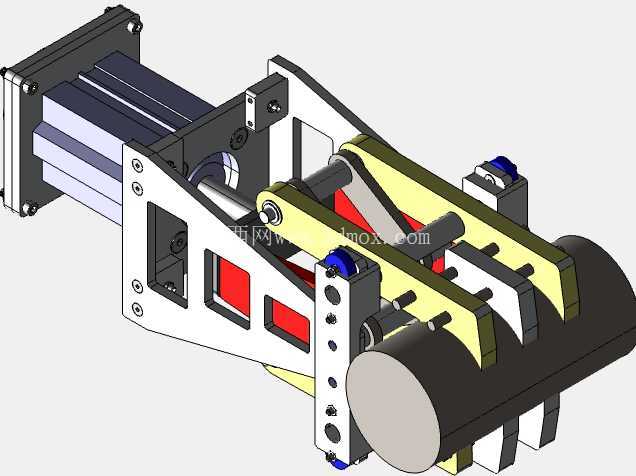

从结构设计逻辑来看，该机械手采用平行连杆联动的夹爪传动方案，以标准气缸作为核心动力输出源，气缸的直线往复运动通过两侧对称布置的连杆结构，同步转化为两个夹爪臂的对向开合动作，这种对称联动的结构设计从原理上保证了两侧夹爪的运动同步性，避免单臂驱动带来的夹持偏载问题，夹持过程中工件自动对中，无需额外增加对中调整机构，能有效降低末端执行器的整体复杂度。夹爪的开合行程通过连杆的铰接点位置进行限位，设计阶段通过调整铰接点的孔位间距，可适配不同直径范围的圆柱工件夹持需求，当前结构的夹持范围覆盖常规产线中直径30mm到80mm的圆柱类工件，也可通过更换夹爪指面的垫块，适配方形、异形工件的夹持作业。

安装边界层面，该机械手的尾部设置标准法兰安装面，法兰面预留对应规格的螺栓安装孔，可直接匹配市面上主流的六轴工业机器人末端法兰、直线滑台的动子安装板，无需额外设计转接法兰，安装时仅需保证法兰面的贴合度，按扭矩要求锁紧连接螺栓即可完成机械安装。整体结构的重心沿气缸轴线方向分布，安装后不会对机器人末端造成额外的偏载力矩，能有效降低机器人运行时的负载冗余，提升高速运动过程中的末端稳定性。

功能特性上，结构中所有铰接转动位置均配置标准滚动轴承，将铰接处的滑动摩擦转化为滚动摩擦，大幅降低夹爪开合过程中的传动阻力，减少长期运行后的铰接点磨损量，延长结构的维护周期；气缸与夹爪臂之间通过联轴器进行动力衔接，可抵消部分加工与装配过程中带来的同轴度误差，避免气缸活塞杆承受径向力，有效提升气缸的使用寿命。夹爪臂采用框架式镂空结构设计，在保证结构刚性的前提下尽可能降低整体重量，减少末端执行器的自重占比，让机器人可承载的工件重量上限得到提升；夹爪的指面预留防滑垫安装槽，可根据夹持工件的材质更换橡胶、聚氨酯或者金属材质的防滑垫块，避免夹持过程中划伤工件表面，同时提升夹持摩擦力，防止高速转运过程中工件脱落。

设计过程中充分考虑了常规工业场景的使用需求，整体结构没有采用特殊定制的非标零部件，所有标准件均采用市面上通用的规格型号，后期维护更换配件时无需单独定制加工，可直接采购标准件完成替换，降低设备的后期维护成本。夹爪的开合动作响应速度与气缸的供气压力直接相关，常规0.5-0.7MPa的工厂供气压力下，单次开合动作的响应时间可控制在0.2秒以内，满足大部分中高速产线的节拍要求；结构的传动间隙通过铰接点的公差配合进行控制，重复夹持定位精度可控制在0.1mm以内，能够满足机加工上下料等对定位精度有一定要求的作业场景。

从实际应用的适配性来看，该机械手可根据不同的作业场景调整夹爪的开合行程与加持力，通过调整气缸的供气压力即可实现加持力的线性调整，针对薄壁类易变形工件，可降低供气压力减小加持力，避免加持力过大造成工件变形；针对重型工件，可适当提升供气压力增大加持力，保证夹持过程的可靠性。整体结构的外露部件均做了倒角处理，没有尖锐的棱角，避免设备调试、维护过程中造成人员划伤，同时结构的传动部分均设置在框架内部，可防止运行过程中异物卷入传动结构造成设备卡滞，提升设备运行的安全性。
