桌面级书写执行机械臂结构设计

项目分类:工业机器人 发布时间:2026-01-21 ID:1128772
  • 桌面级书写执行机械臂结构设计
  • 桌面级书写执行机械臂结构设计
  • 桌面级书写执行机械臂结构设计
  • 桌面级书写执行机械臂结构设计

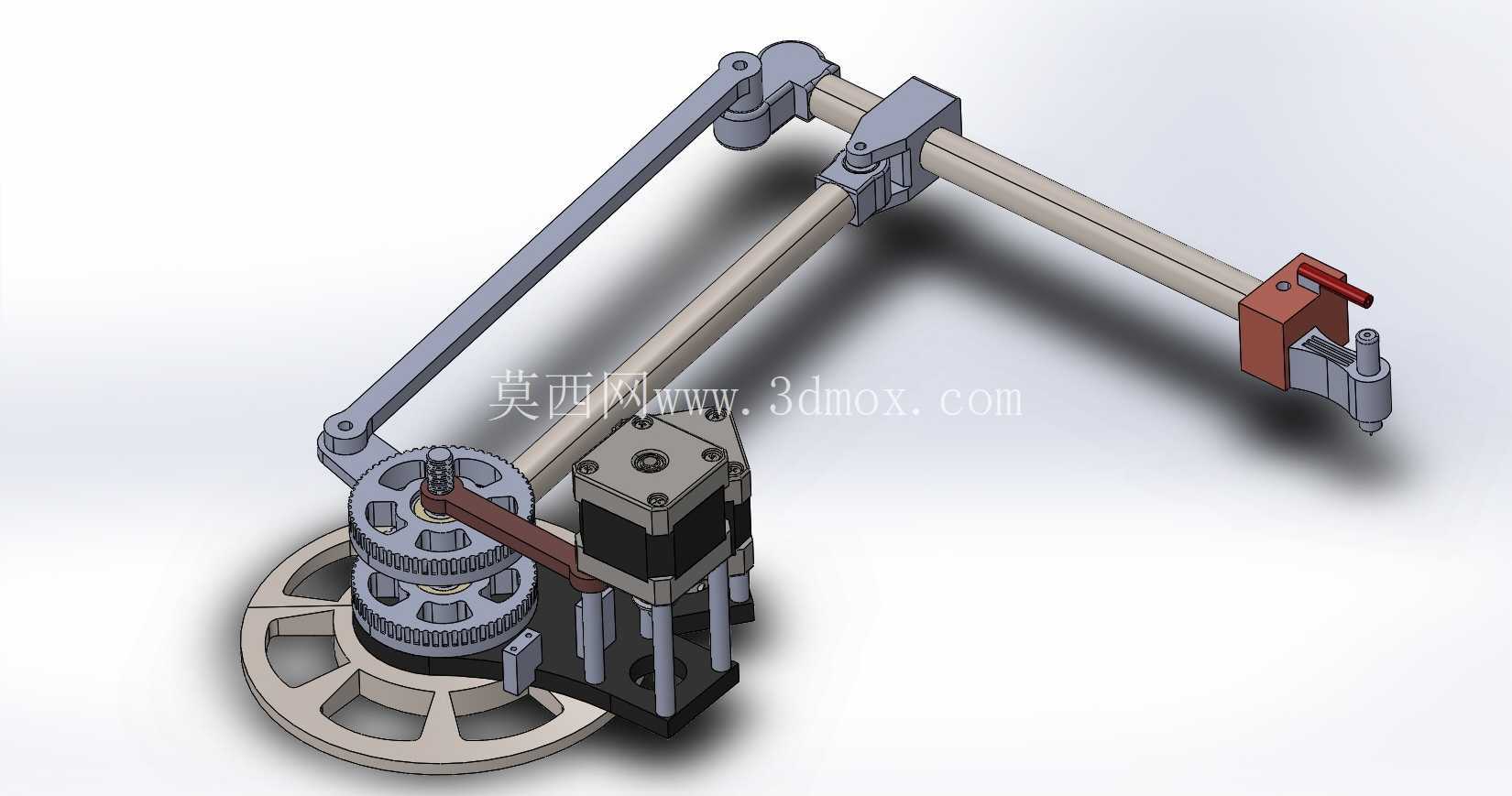

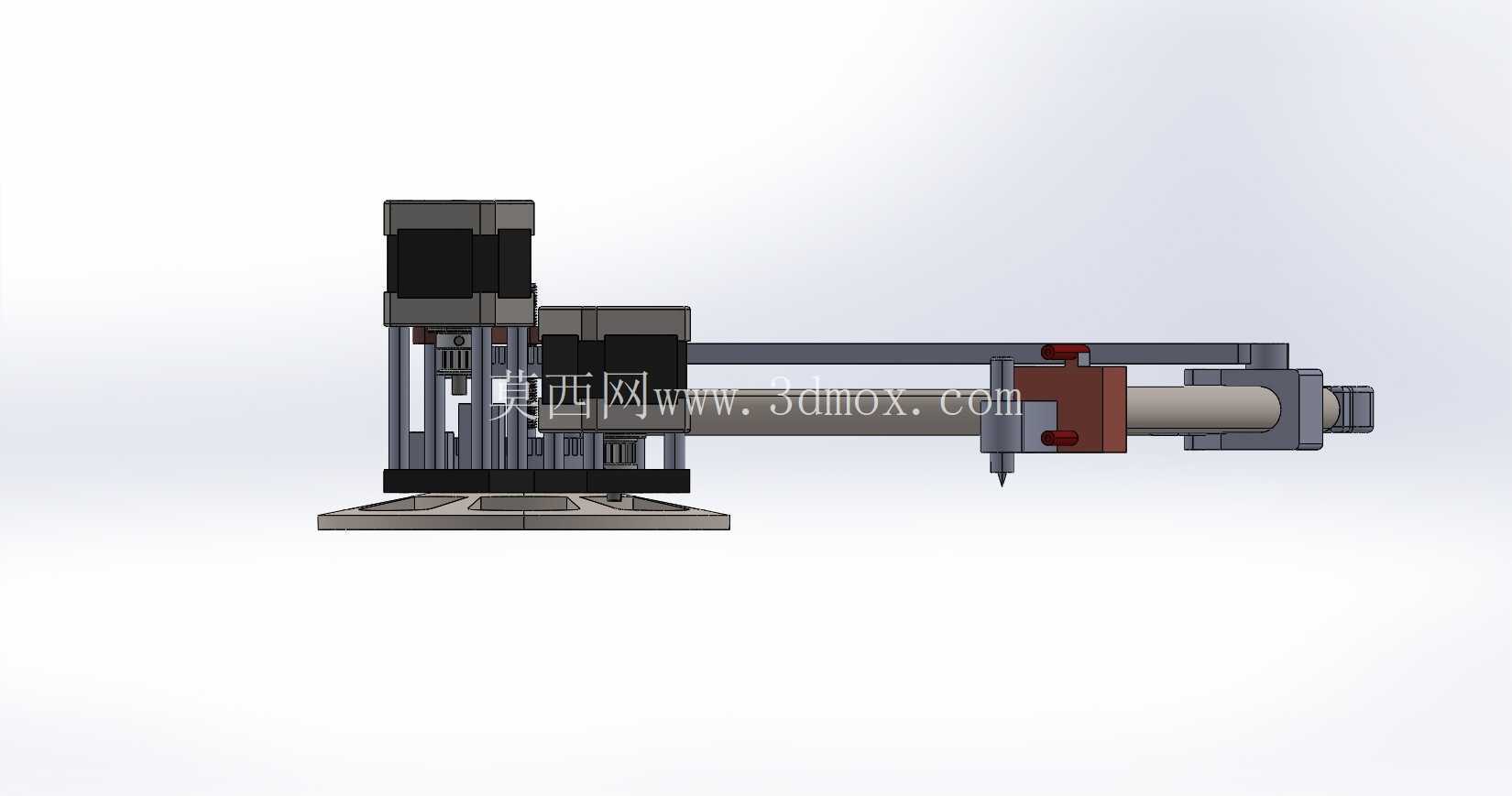

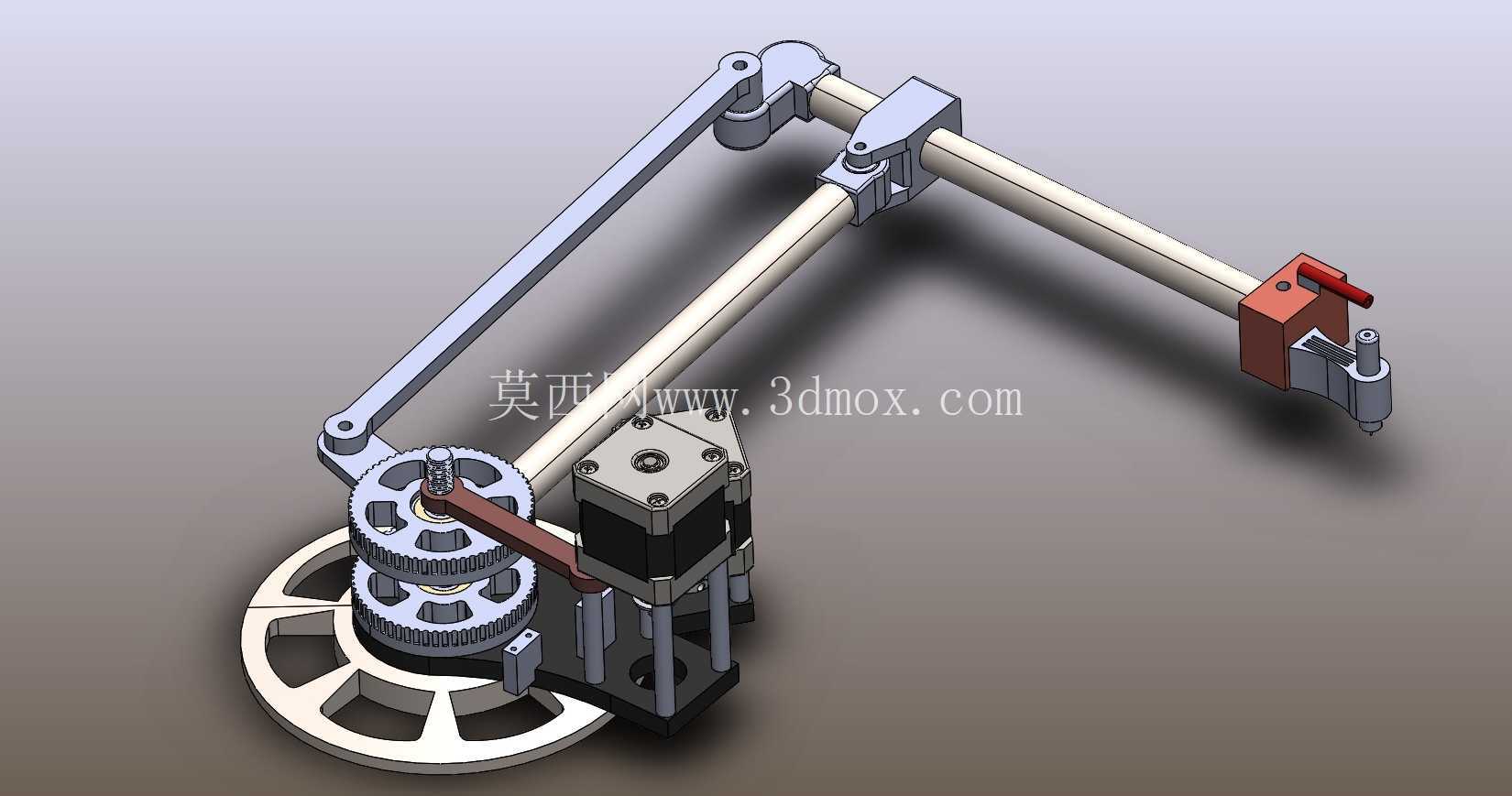

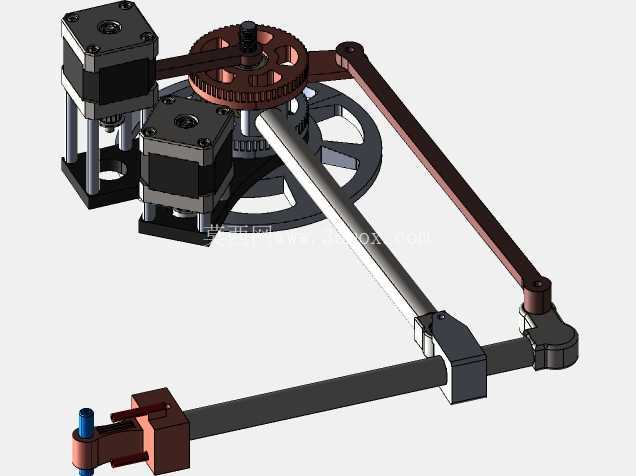

  这款书写执行机械结构的设计,最初瞄准的是桌面端轻量作业场景,可适配教学演示、文创定制书写、小型工件表面标记等实际工况,替代人工完成重复性的轨迹书写动作,在职业院校机电一体化实训、文创产品批量个性化书写、小型零部件序列号标记等场景下都能适配。从结构布局来看,整套机构采用平面连杆结合齿轮减速的传动方案,底部的大直径转盘作为书写平面的承载基准,转盘边缘做了辐条式镂空设计,既减轻整体自重,也能在转动过程中减少惯量带来的启停冲击,转盘的回转中心与第一级减速齿轮的输出轴同轴,保证书写平面转动时的同轴度误差控制在合理范围内,避免书写轨迹出现偏移。驱动部分采用步进电机作为动力源,电机输出端先连接双联齿轮做一级减速,通过大小齿轮的齿数比匹配,将电机的高转速低扭矩输出转换为低转速大扭矩的动力输出,适配书写过程中需要的平稳推力,齿轮组的安装座采用一体式立式支架结构,支架上预留了电机安装定位孔、齿轮轴的轴承安装位,装配时可以通过定位销快速确定齿轮的啮合间隙,避免齿侧间隙过大导致的传动回差,影响书写轨迹的精度。

  连杆部分采用平行四边形连杆机构的变形设计,两根平行的光轴作为导向支撑,光轴两端通过支座固定在底部基座与末端执行器安装座之间,连杆的主动臂与齿轮减速组的输出摇臂连接,摇臂转动时通过连杆带动末端执行器做平面内的轨迹运动,光轴与滑动支座之间采用自润滑衬套配合,既降低滑动过程中的摩擦阻力,也能控制径向的配合间隙,保证末端运动的平稳性。末端执行器部分集成了笔具夹持结构与抬笔驱动组件,夹持座可以适配不同直径的常规书写笔,抬笔动作通过小型拨杆驱动,拨杆与夹持座做铰接设计,抬笔时拨杆转动带动笔具抬起,落笔时依靠笔具自身重力配合弹簧复位,保证笔尖与书写平面的接触压力稳定,避免出现笔迹深浅不一的情况。

  安装边界方面,整套机构的基座采用平板式设计,底部预留了四个标准安装孔,可以直接固定在桌面或者小型工作台面上,整体的横向伸展范围控制在400mm以内,纵向高度不超过250mm,不会占用过多的桌面空间,适配小型工作室、实训台的安装需求。设计过程中优先考虑了加工与装配的工艺性,大部分结构件都可以采用激光切割板材结合3D打印的方式制作,不需要复杂的五轴加工工序,齿轮的模数选用标准模数,采购或者自制都比较方便,连杆与光轴的配合公差选用间隙配合,降低装配难度,同时在关键的铰接位置预留了润滑脂加注空间,日常维护只需要定期在铰接点、齿轮啮合面补充润滑脂即可,不需要复杂的保养流程。

  从运动逻辑来看,转盘的回转运动与连杆的平面运动相互配合,可以覆盖整个转盘平面内的任意书写轨迹,运动控制上只需要给步进电机发送对应的脉冲信号,匹配两个运动轴的插补运算,就能实现汉字、字母、简单图形的书写动作,相比多关节串联机械臂,这种平面连杆加转盘的结构控制难度更低,运动过程中的累积误差更小,对于书写这类平面轨迹作业来说,性价比更高,也更适合入门级的开发者做二次开发。结构上还做了运动限位设计,在连杆的两个极限摆动位置、转盘的回转极限位置都设置了硬限位块,避免调试过程中运动超程导致的结构碰撞损坏,所有的紧固件都采用标准内六角螺丝,拆装维护时只需要常规的内六角扳手即可完成,不需要特殊工具。
