史密斯文特应急气动呼吸机结构设计

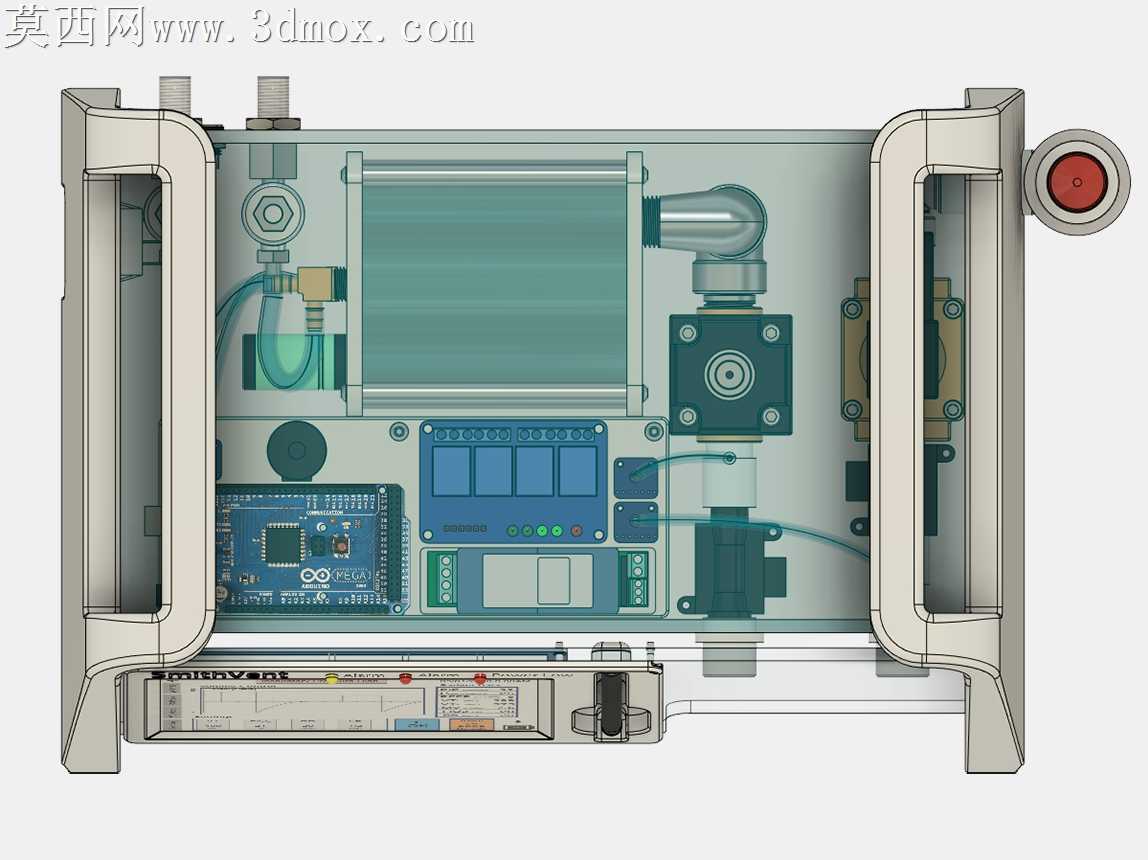

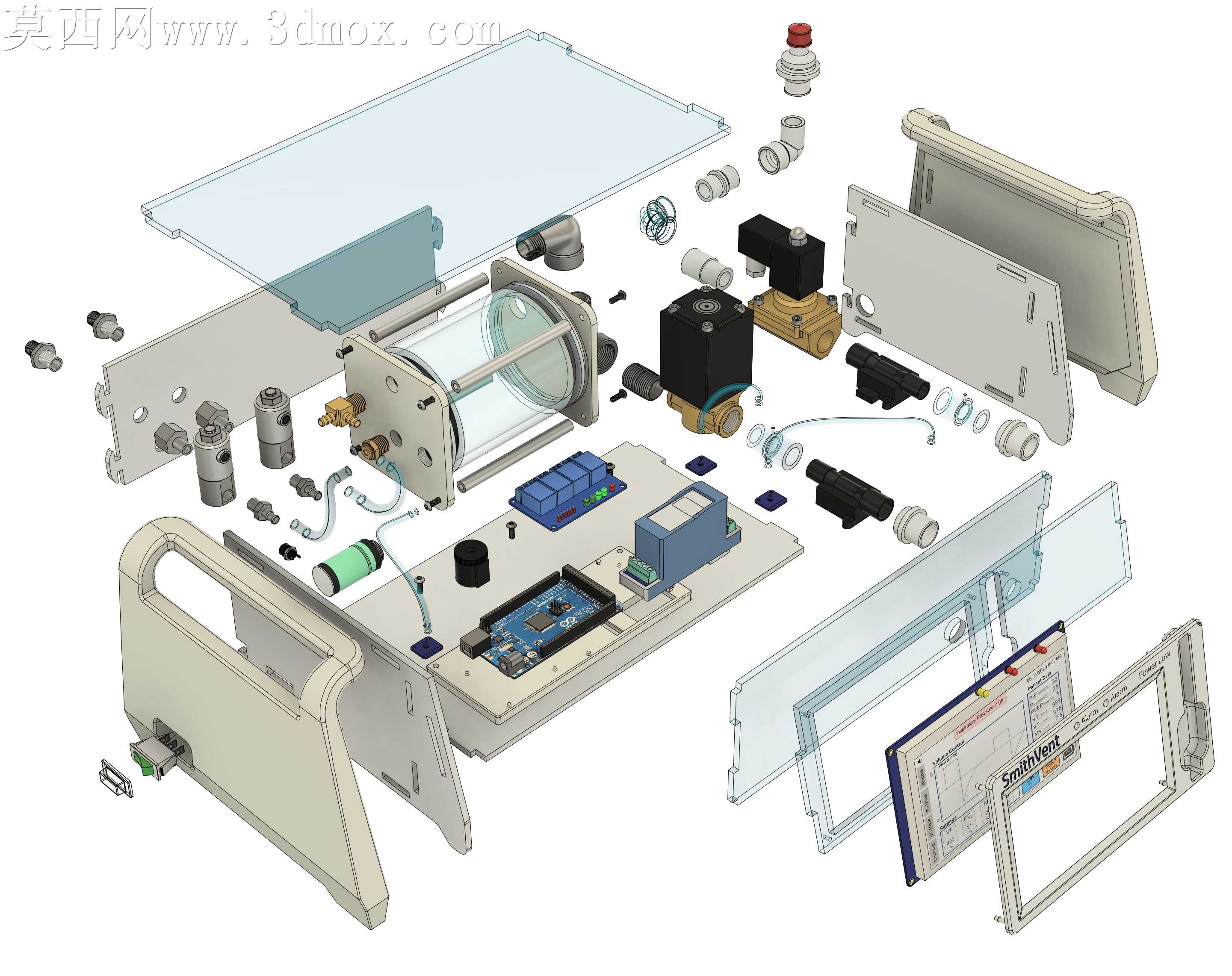

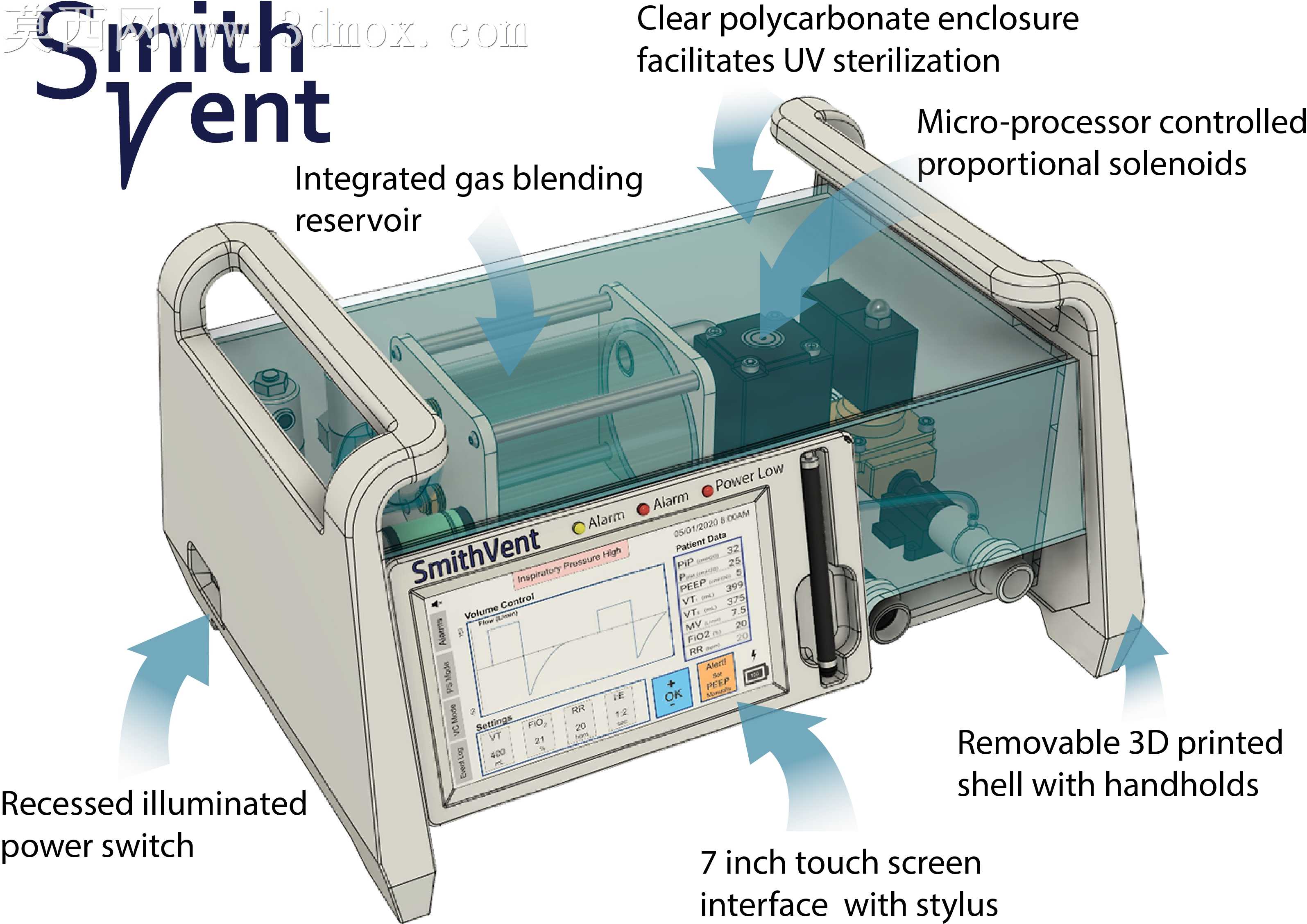

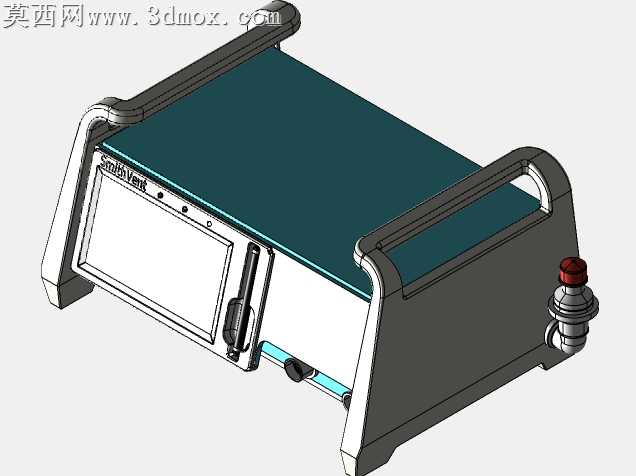

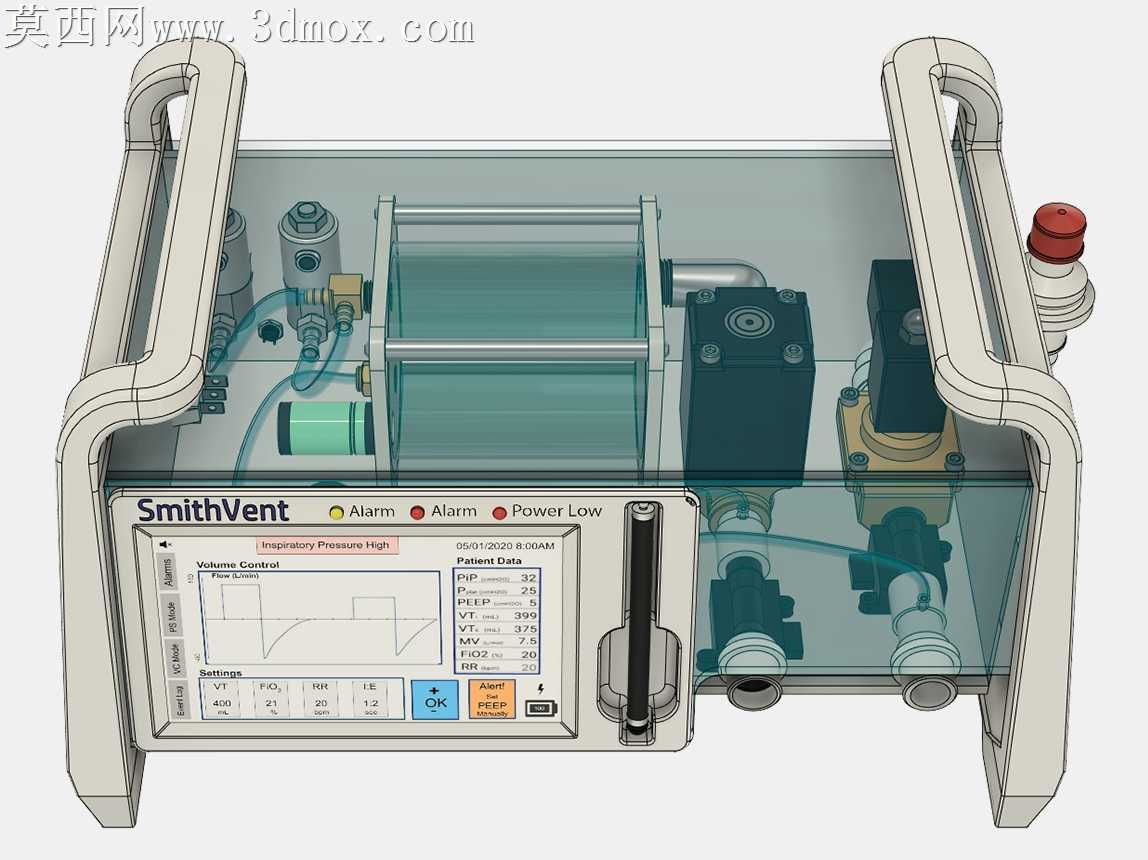

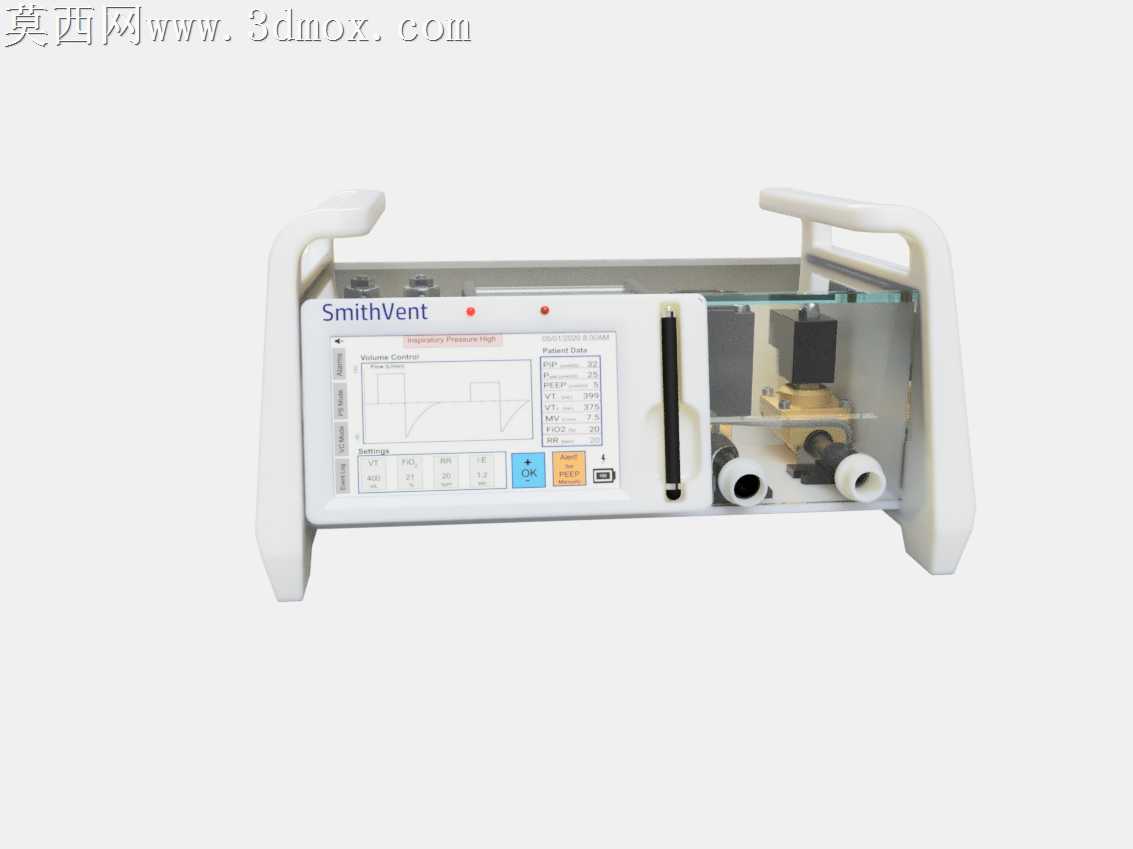

本作品为面向COVID-19救治场景设计的简化型气动呼吸机三维模型，整体采用便携提手式框架结构，在三维建模过程中严格遵循易制造、高兼容的设计原则，对设备各功能模块进行了精准的布局规划。建模阶段优先采用通用现成组件的参数化搭建方式，大幅减少非标准定制结构占比，降低后续生产加工的复杂度与成本，外框架采用圆角过渡的一体化防护结构，既保证设备搬运过程中的结构强度，也避免尖锐边角对医护人员造成磕碰损伤。材质渲染层面，外护框架采用哑光浅灰色工程塑料材质，还原医用设备耐消毒、抗冲击的材质特性；透明视窗部分采用高透亚克力材质，可清晰展示内部气路组件的排布状态；气路管路采用半透明蓝色软管材质，区分不同气路走向；操作面板采用哑光磨砂面板搭配高清显示屏区域，功能按键采用不同色彩做功能区分，紧急停止按钮采用醒目的红色蘑菇头设计，符合医疗设备的人机交互识别逻辑。结构设计上，内部集成了气动增压缸体、电磁阀组、压力调节组件、气路接头等核心功能部件，气路走线沿框架内侧规整排布，预留充足的维护操作空间；正面操作区域集成了参数显示屏、功能按键、压力调节旋钮，可实时显示气道压力曲线、通气参数，设置了气道压力过高报警、设备故障报警、电量不足报警三类状态提示，满足临床使用的安全监控需求。设计思路围绕快速量产、易用性展开，整体结构无需复杂精密加工即可完成组装，可兼容现有常规医疗设备的通用耗材接口，降低临床使用的适配成本，外壳采用易清洁的光滑曲面设计，无清洁死角，可满足高频次消毒的使用需求，控制系统预留灵活的参数调整空间，可实现温和送气、压力支持等不同通气模式，适配不同病情患者的救治需求，整体模型完整还原了设备从外防护结构到内部气路、控制模块的全部细节，可直接用于生产验证、结构优化参考。
