VENTY2便携式急救呼吸机三维设计

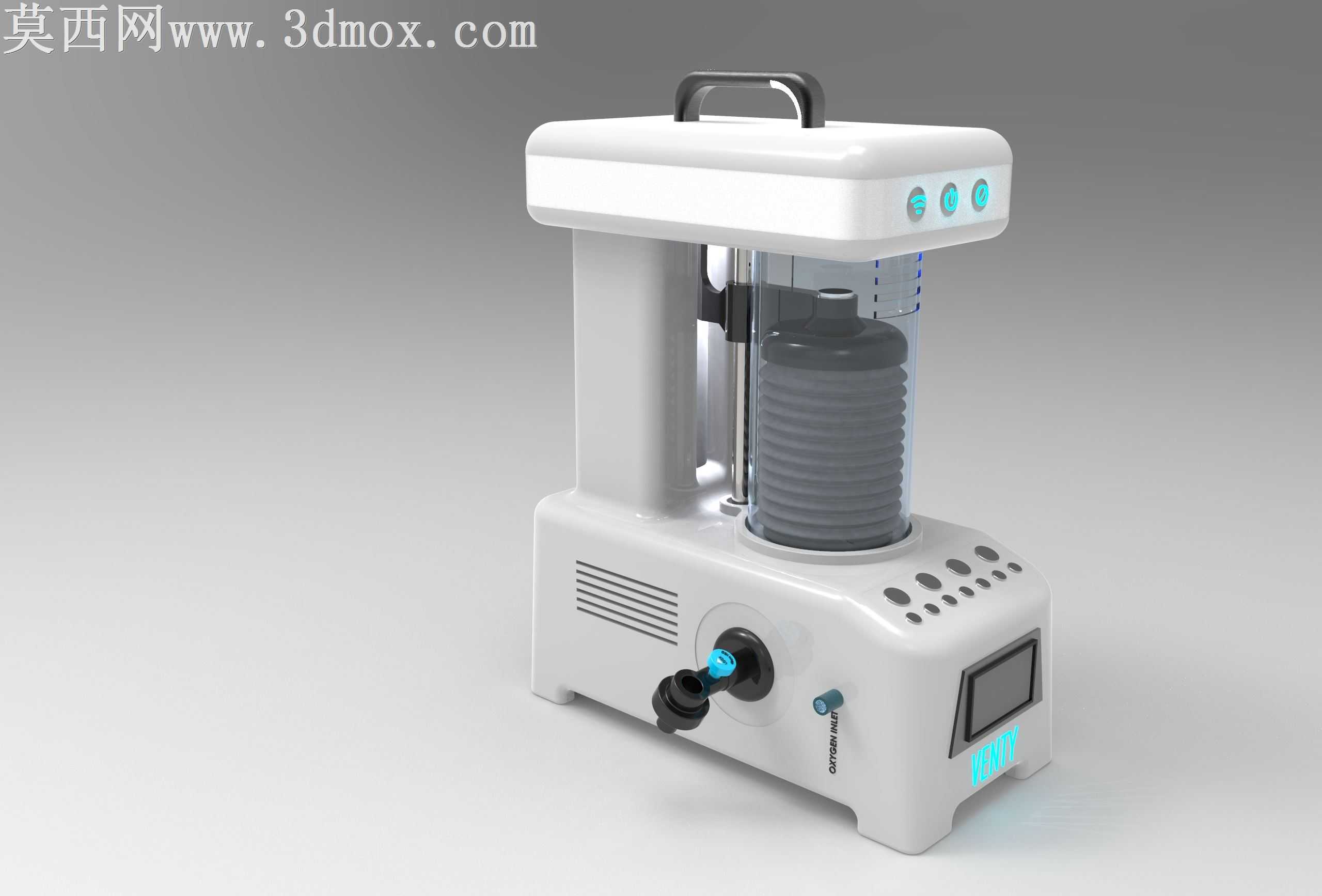

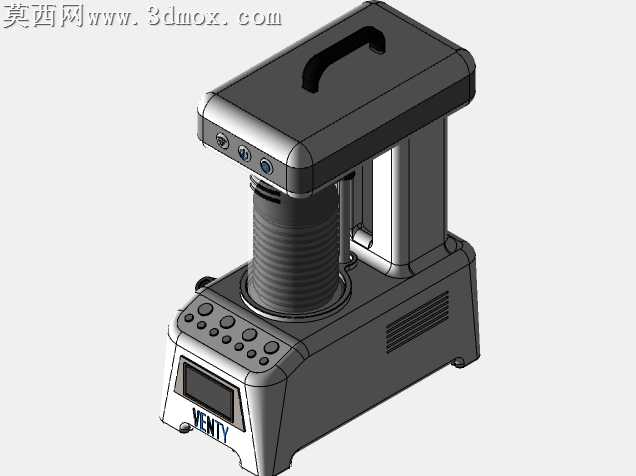

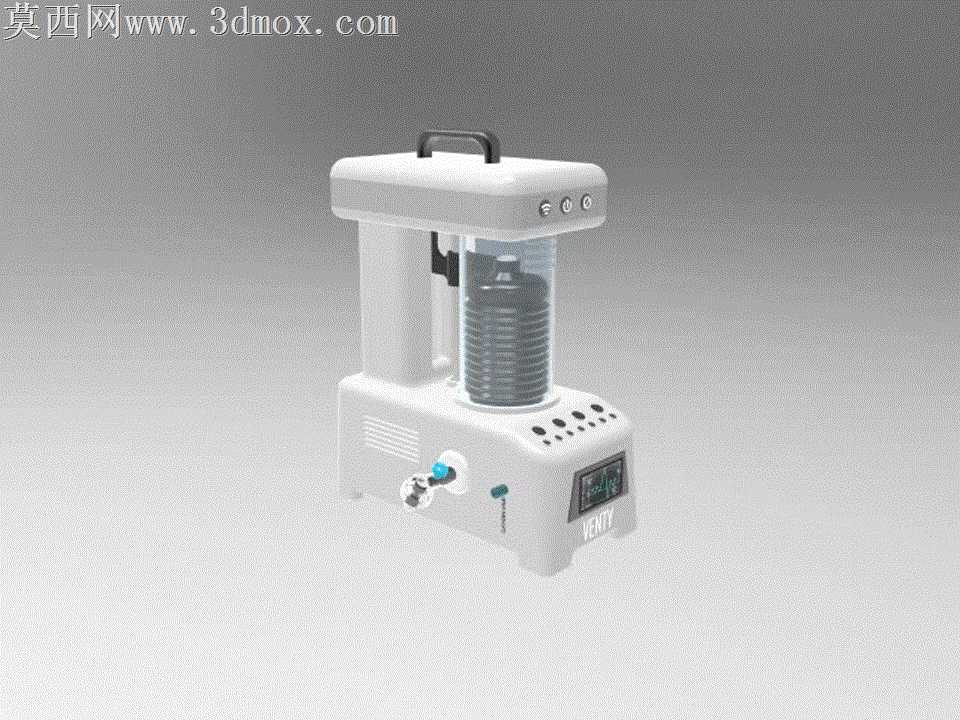

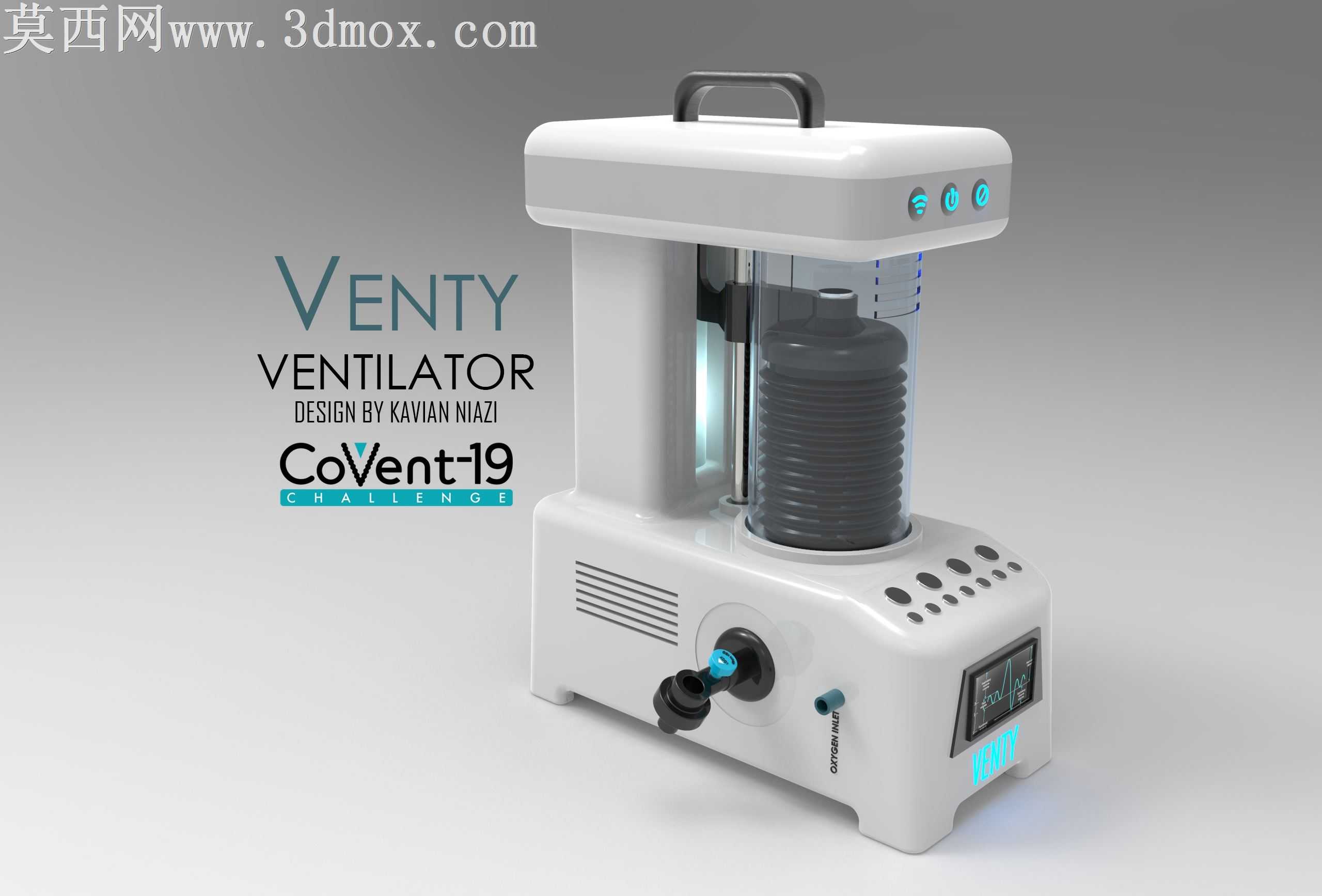

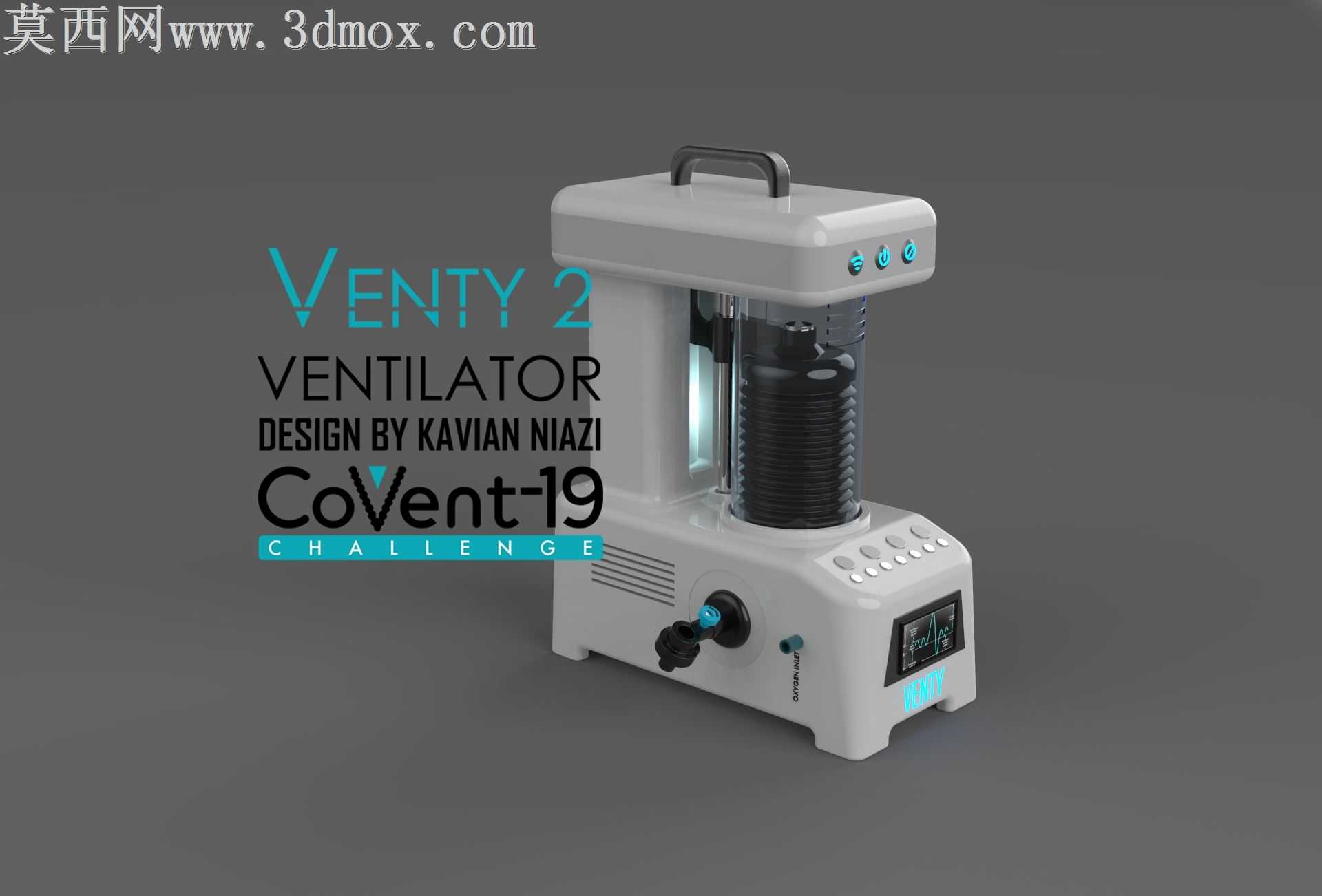

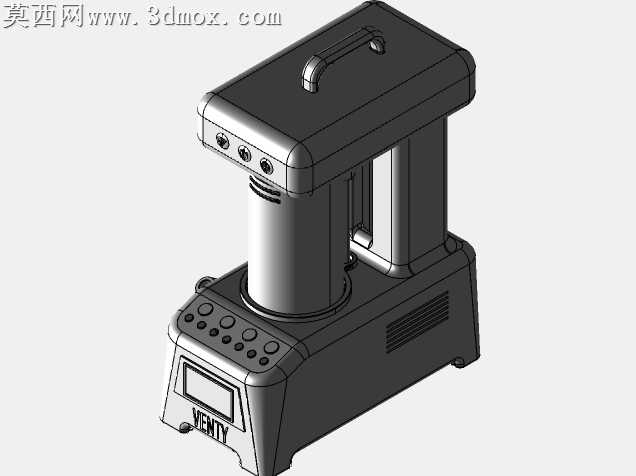

该作品为面向新冠疫情应急救治场景设计的便携式急救呼吸机三维模型，整体建模采用自顶向下的装配体设计思路，在三维建模软件中完成全零件参数化搭建，可实现参数快速调整适配不同加工工艺需求。模型外观部分采用哑光医疗级白色塑料材质渲染，顶部设置一体化提手结构，提手表面做防滑纹理处理，方便医护人员转运携带；机身正面布局操作按键与显示屏区域，按键做凸起圆角处理，符合医疗设备操作的人机工程学要求，显示屏区域采用半透明玻璃材质模拟防护面板，还原真实设备的显示界面效果。核心气路结构部分，建模还原了单腔单向电磁阀、流量调节阀、空气过滤组件的完整装配关系，其中调节阀旋钮做防滑滚花结构设计，接口部分采用标准医疗管路接口尺寸，可适配常规临床呼吸管路。模型内部预留了控制电路板、传感模块的安装空间，气路腔体部分做密封结构设计，可直观展示正压通气的气流路径：空气经进气过滤组件进入腔体后，通过电磁阀调节开合频率控制呼吸频次，通过流量阀调节开度控制潮气量大小，最终经输出接口输送至患者端。渲染阶段采用工作室柔光布光方案，机身侧面添加淡蓝色氛围光效模拟设备运行状态指示灯，金属管路部分做拉丝金属材质处理，密封胶圈采用黑色哑光橡胶材质，整体渲染效果贴近真实量产医疗设备的质感。设计过程中充分考虑应急生产的适配性，整体结构减少复杂曲面造型，多数结构件可通过FDM3D打印快速加工制作，同时兼顾设备运行的可靠性，执行机构采用成熟的渐进式自动化传动结构，降低故障概率，可满足疫情暴发时期快速量产、临床应急使用的需求，模型完整还原了设备的外观细节与内部核心结构，可用于医疗设备结构教学、应急医疗装备研发参考、3D打印原型制作等场景。
