六轴工业机械臂操作执行机构设计

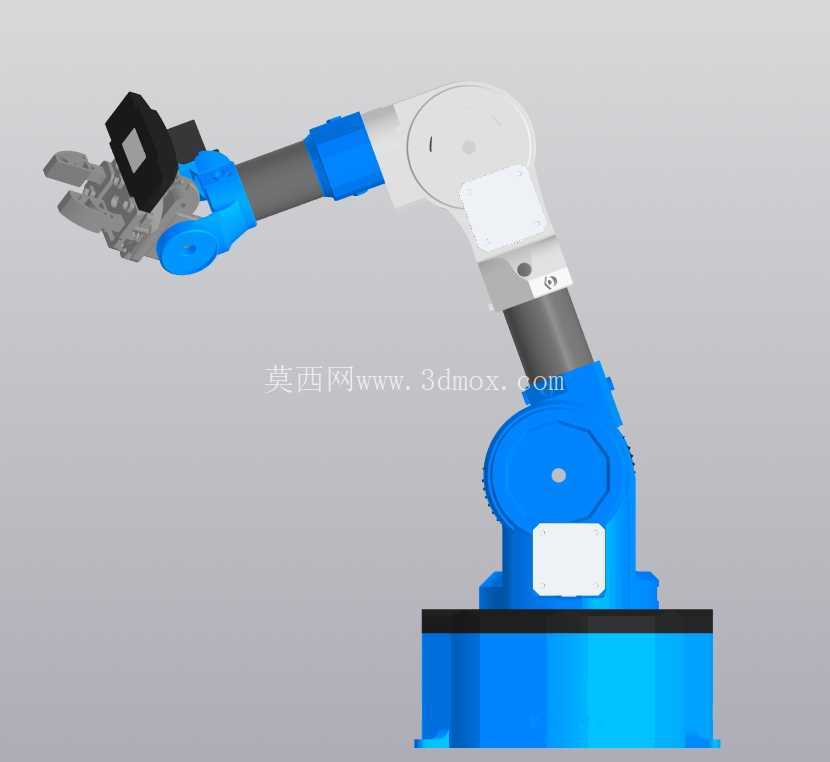

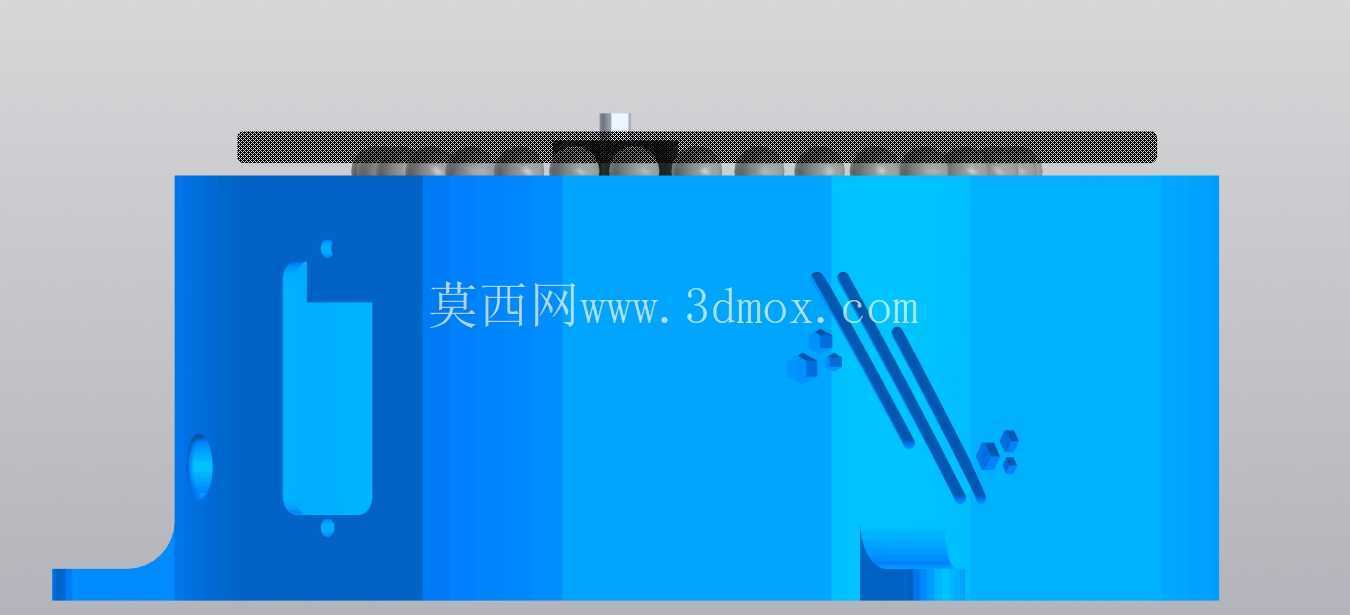

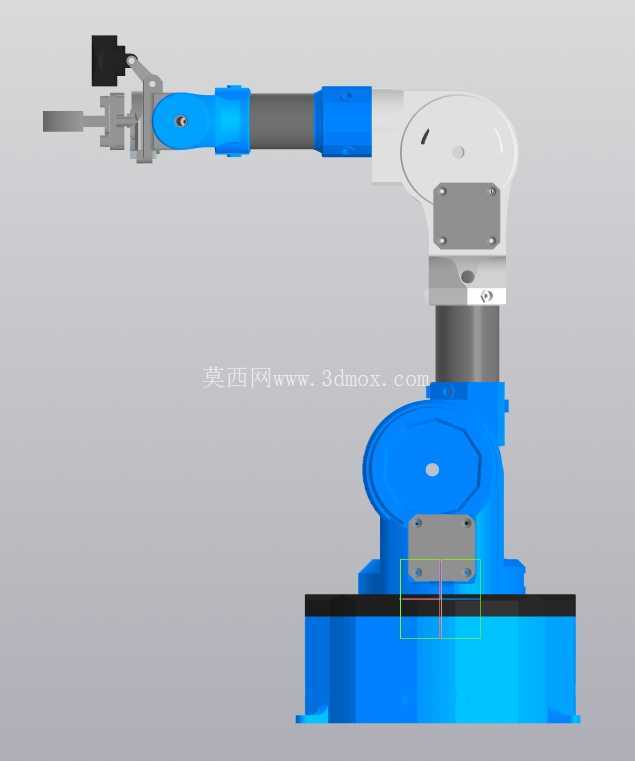

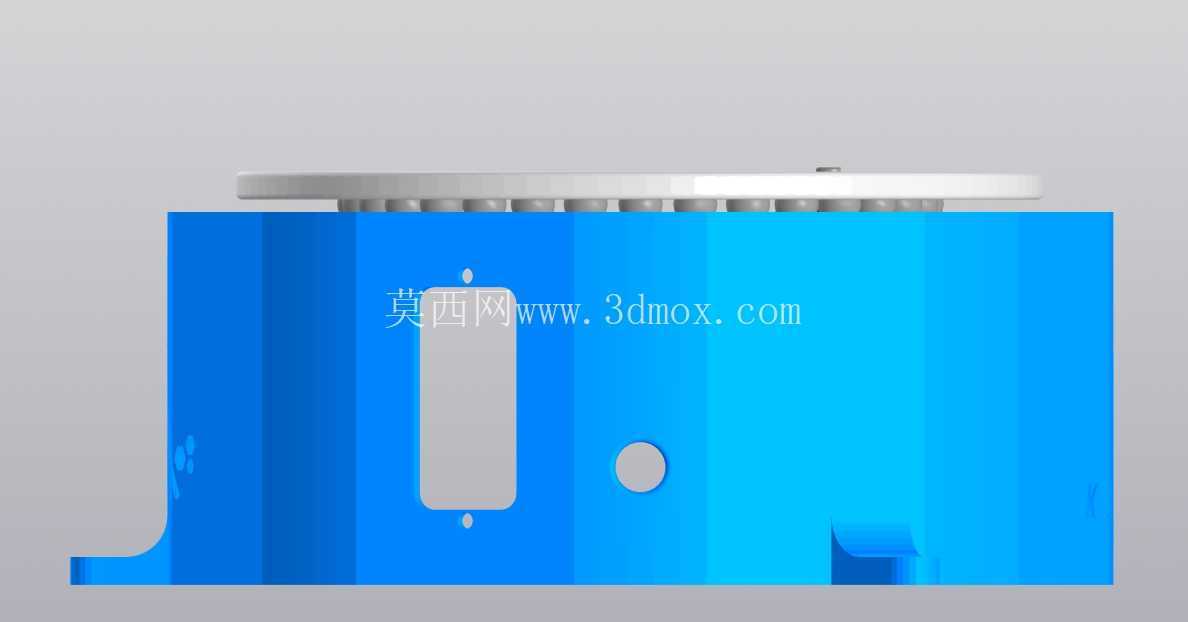

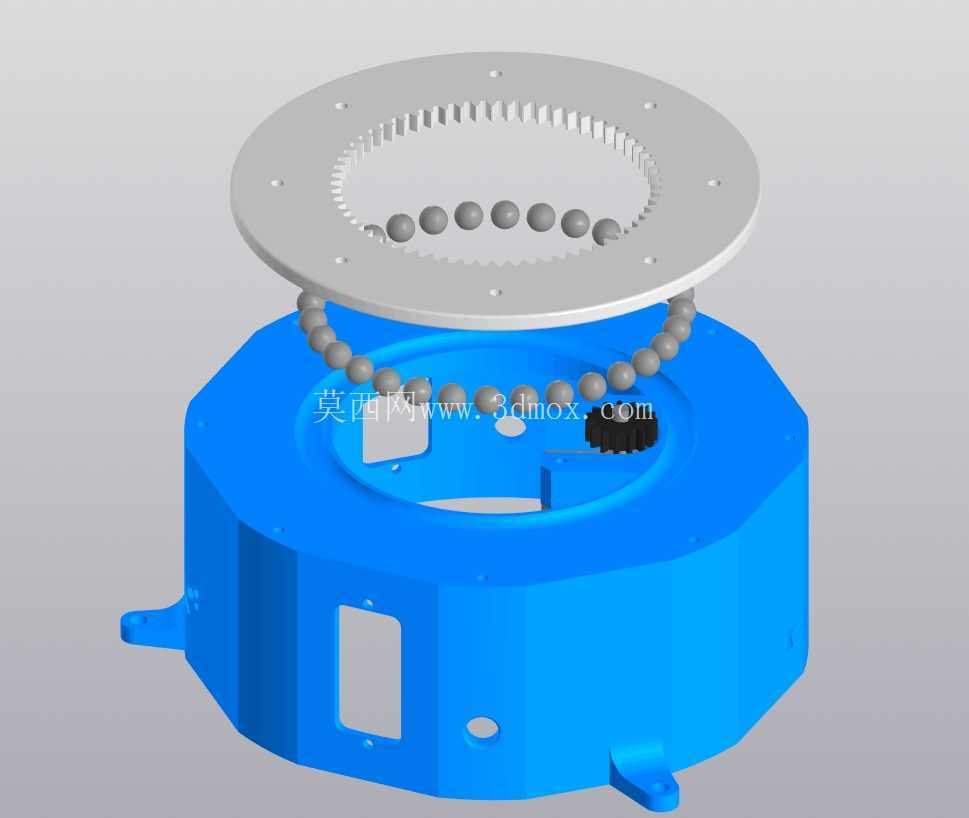

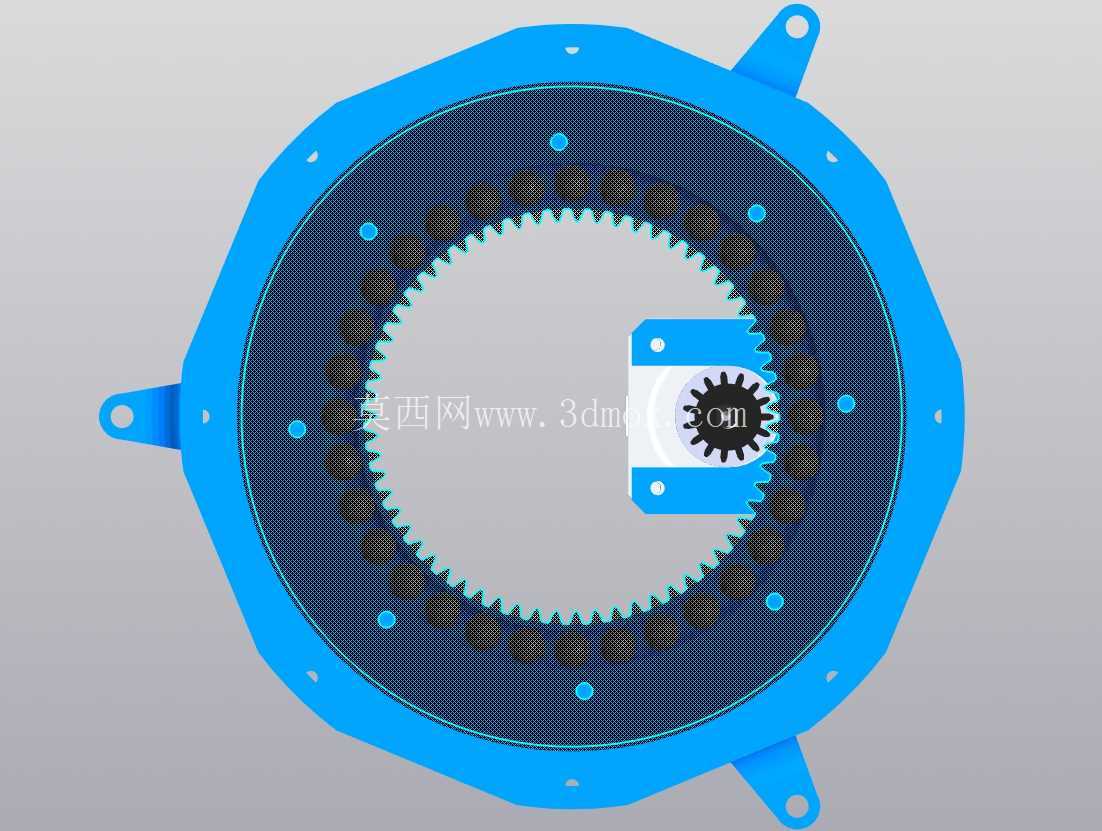

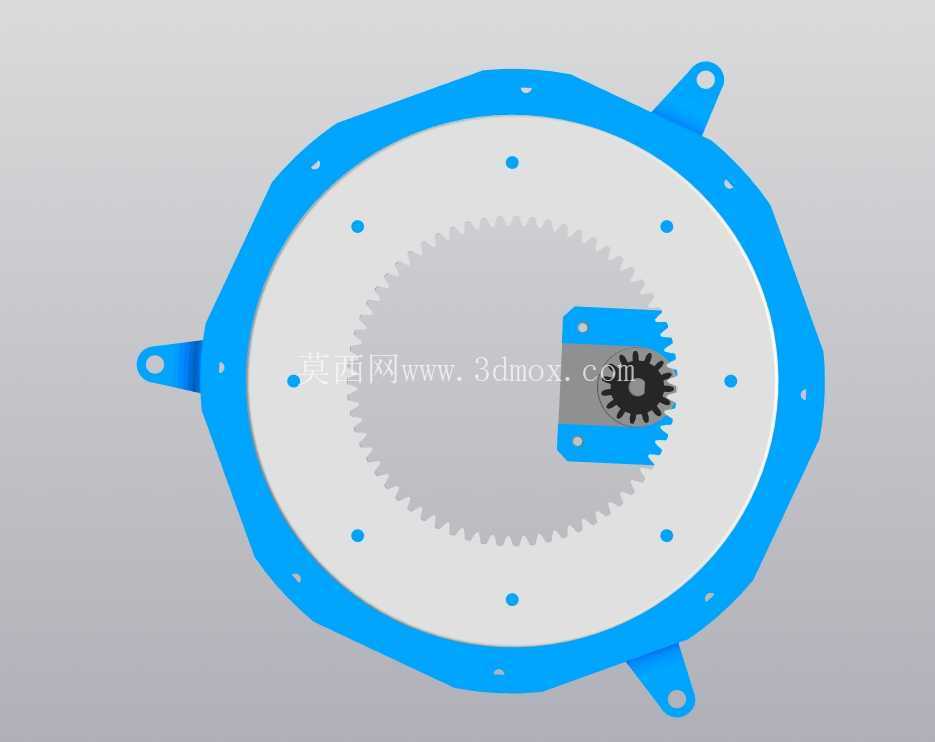

　　这款多关节操作执行机构，核心面向3C电子装配、小型工件上下料、实验室精密移载这类对重复定位精度有要求的作业场景，在小负载自动化产线里，它可以替代人工完成重复性的抓取、搬运、对位动作，也能搭配视觉模块完成无序分拣、精密插件这类需要多自由度调整姿态的工序。从结构设计逻辑来看，整机采用关节串联布局，底座作为整台设备的安装基准，底部预留了标准的安装孔位，适配常见的铝型材机架、钢制工作台面的安装需求，安装时需要保证底座平面的平面度公差在0.1mm以内，避免后续关节运转时出现附加弯矩影响寿命。腰座关节内置回转支撑结构，可实现整臂水平方向360度回转，满足工位范围内多角度的作业覆盖需求。

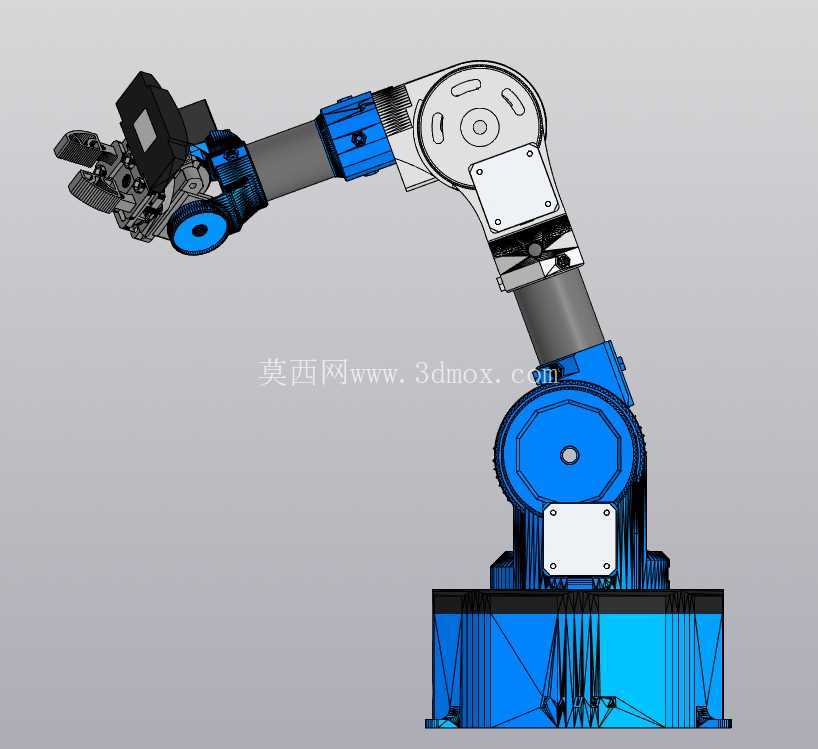

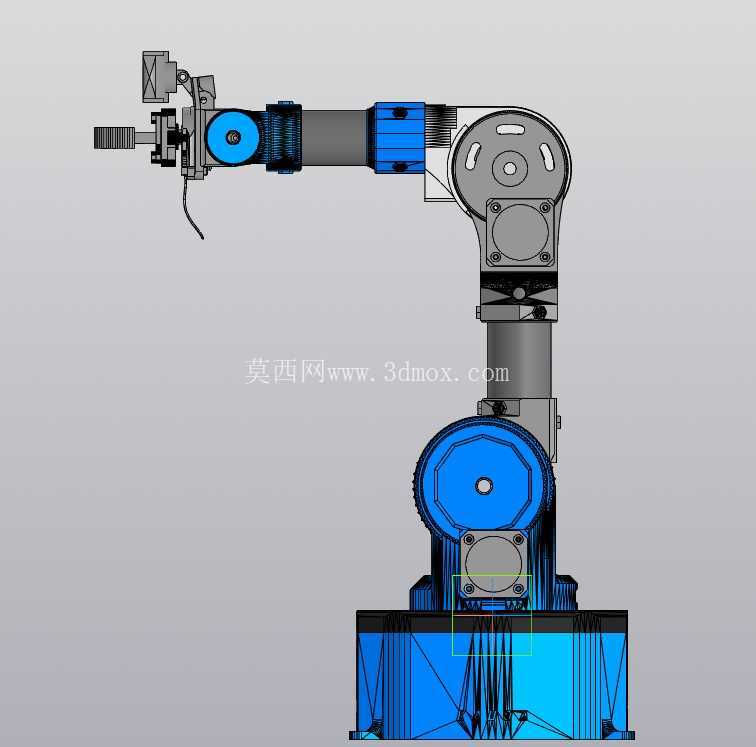

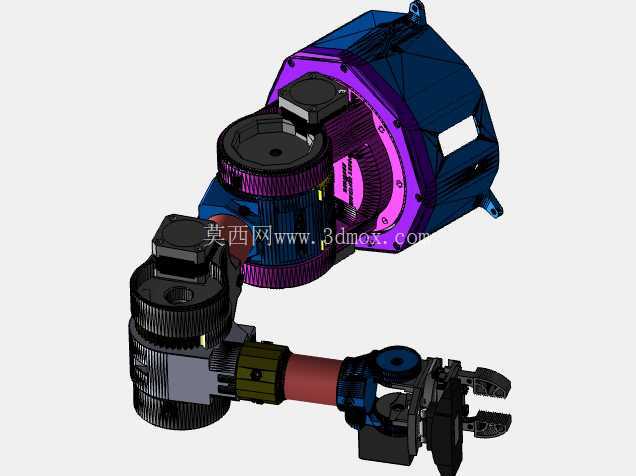

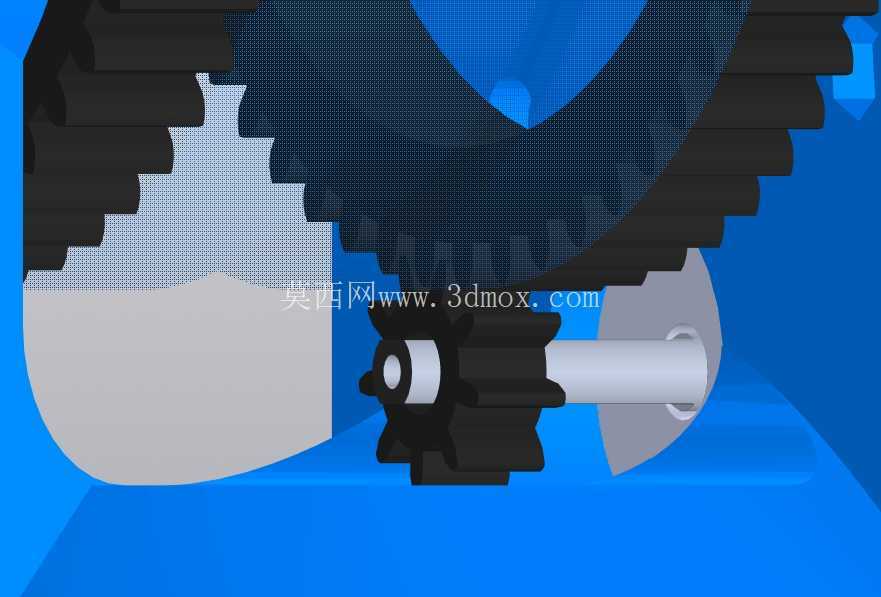

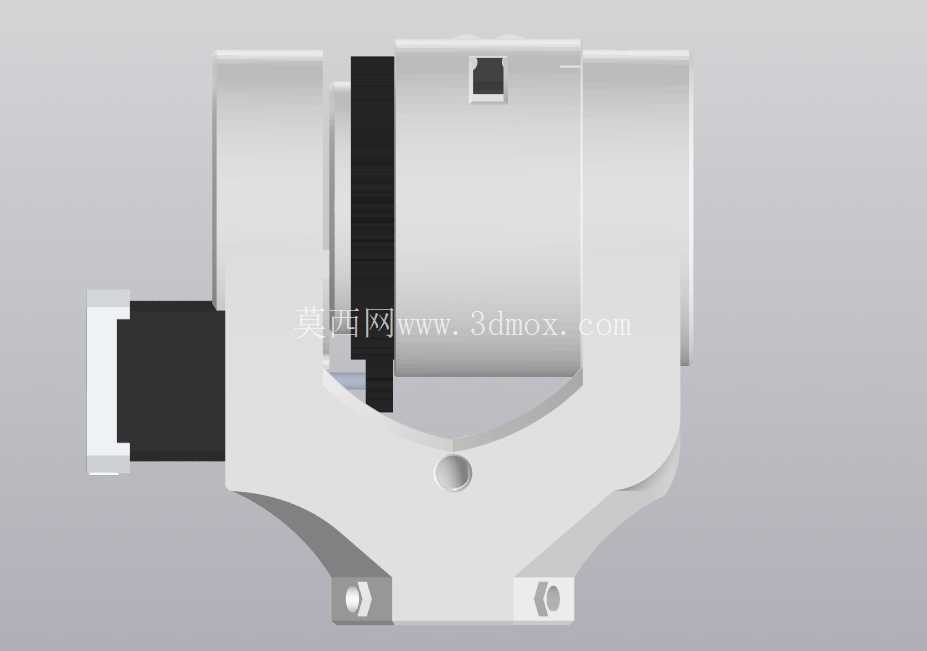

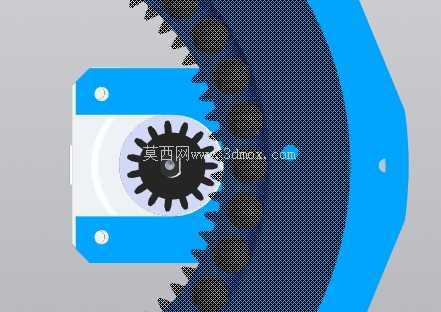

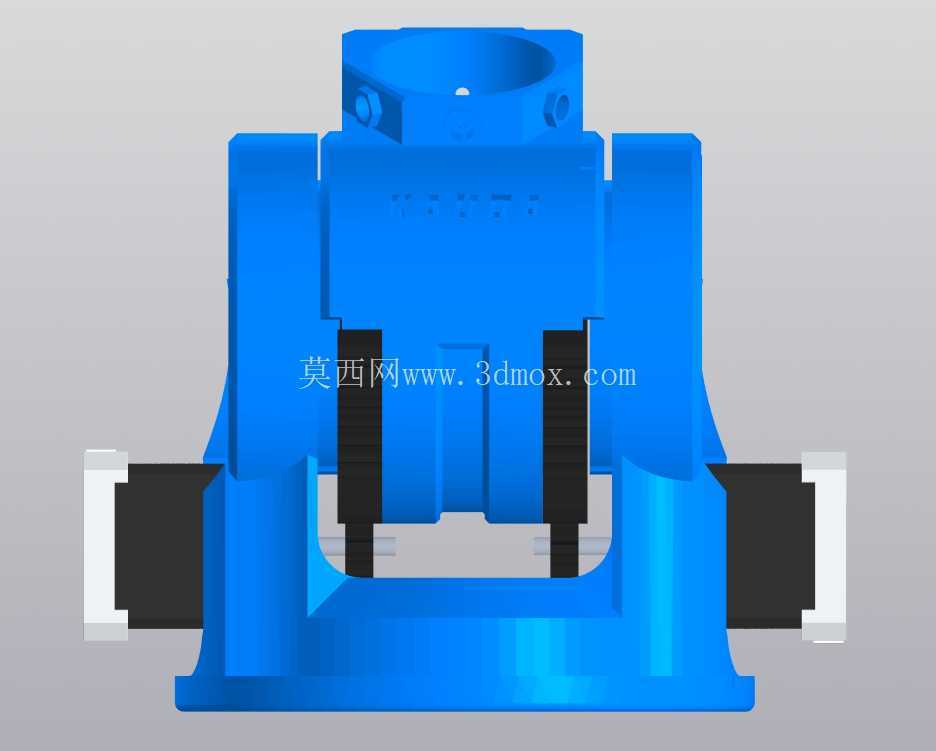

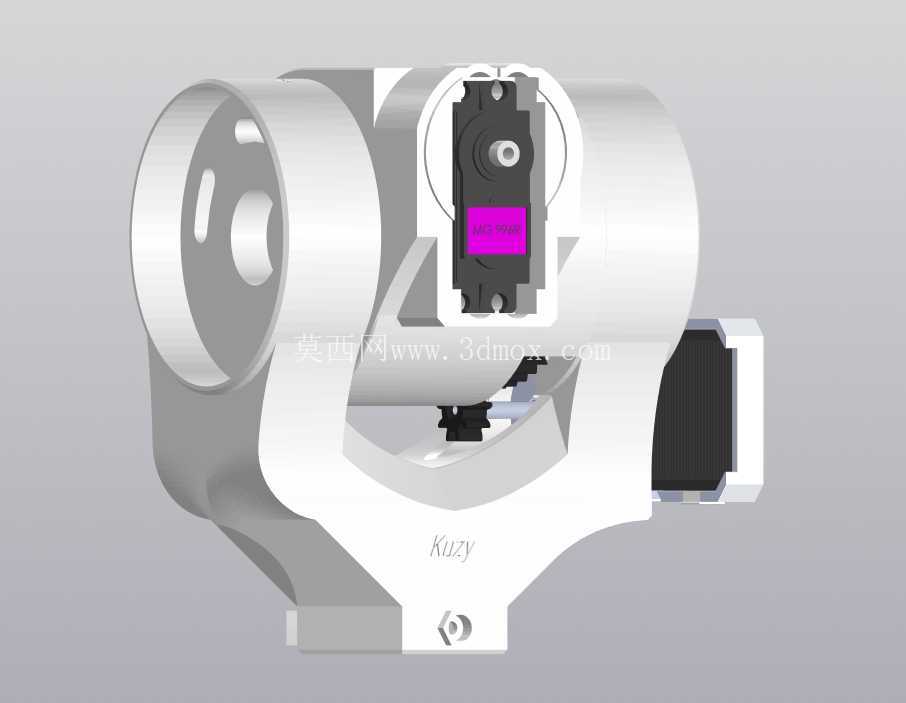

　　大臂与小臂关节采用模块化的传动单元设计，关节处的蓝色壳体为传动机构的防护外壳，内部集成了减速单元与动力输出部件，关节之间的连接法兰采用定位止口加螺栓锁紧的结构，既保证了装配时的同轴度要求，也方便后期维护时的拆装更换。末端执行器的连接法兰符合通用工业机械臂的末端安装标准，可以快速更换夹爪、吸盘、焊枪头等不同作业工具，适配不同的生产工序需求。设计过程中，各关节的运动行程做了硬限位与软限位的双重防护，硬限位采用机械挡块结构，避免关节超程造成内部线缆拉扯或者机构碰撞，软限位可通过控制系统根据实际作业场景自定义设置，缩小运动范围来提升作业时的响应速度。

　　臂身内部预留了穿线通道，动力线缆、信号线缆全部从臂体内部穿过，避免设备运转时线缆外露造成剐蹭、缠绕的风险，臂体外部的盖板采用快拆结构，后期排查线缆故障、更换线缆时不需要拆解整个臂体结构。从安装边界来看，整机展开后的最大作业半径覆盖常规小型工位的操作范围，底座安装时需要预留足够的回转空间，避免周边机架、料架对腰座回转造成干涉，设备运行时的安全防护距离需要根据末端携带的工具尺寸额外预留，防止作业过程中碰撞周边设备。关节处的密封结构采用防尘密封圈设计，可适配普通车间的生产环境，若用于粉尘较多的作业场景，还可额外加装防尘罩提升防护等级。

　　末端夹爪部分采用平行夹指结构，夹指的安装面预留了多组安装孔位，可根据被抓取工件的外形定制适配的夹指垫块，保证抓取时的夹持力稳定，不会划伤工件表面。整臂的配重经过优化设计，大臂与小臂的重心尽量靠近关节回转中心，降低运转时的惯量，提升运动过程中的平稳性，在高速启停的工况下也能减少抖动，保证末端定位精度。在实际产线应用中，这款操作机构可以单独作为工作站的核心执行单元，也可以多台组网配合流水线完成整线的自动化作业，搭配对应的控制系统后，可通过示教编程完成不同作业路径的存储，切换生产产品时只需要调用对应的程序即可，不需要重新做复杂的机械调整。设计时各关节的传动部件都做了寿命校核，在额定负载工况下可满足长期连续运转的使用需求，关键受力部件采用高强度铝合金材质，在保证结构强度的前提下降低整机自重，减少关节负载。
