OpenMV N6机器视觉微控制开发板

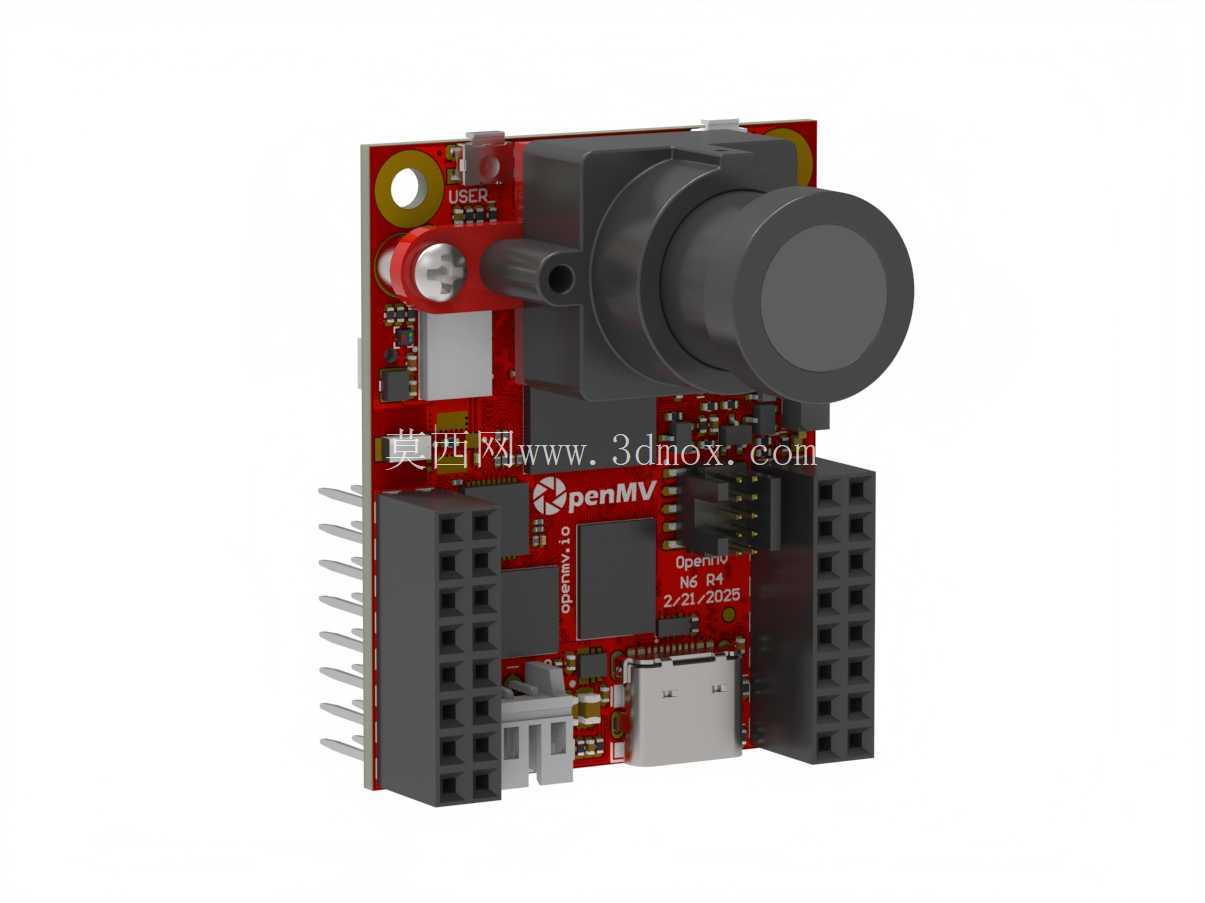

在嵌入式机器视觉项目的落地过程中，硬件选型的适配性直接决定了开发周期与最终运行效果，OpenMV N6作为面向轻量级视觉应用的微控制板，在小型智能设备、教学实验、工业简易检测场景中有着极高的出镜率。从结构设计层面看，这块开发板采用了核心板加摄像头模组的堆叠布局，摄像头模块通过板对板连接器固定在PCB正面上方位置，镜头中心与PCB板的垂直距离经过精确核算，既保证了镜头对焦行程的预留空间，也避免了镜头突出部分与周边排针、接口产生安装干涉。PCB整体采用红色阻焊设计，板载元件布局遵循信号流向排布：电源管理模块集中在板卡左侧，靠近USB供电接口位置，减少电源走线的长度，降低纹波干扰；核心处理芯片布置在摄像头模组正下方，缩短MIPI信号走线长度，保证图像数据传输的稳定性；两侧的排针接口采用标准2.54mm间距设计，兼容通用面包板与杜邦线连接，方便开发者快速搭建原型电路，排针的高度与摄像头镜头的最低平面保持3mm以上的安全距离，插拔连接线时不会剐蹭镜头外壳。

从实际应用场景来看，这块开发板可以直接嵌入到小型智能分拣设备的进料端，通过预设的颜色识别、形状匹配算法，完成传送带上小型工件的位置判定与分类触发信号输出，不需要额外搭配上位机，自身就可以完成图像采集、算法运算、IO信号输出的全流程，大幅简化了小型检测设备的硬件架构。在教学实验场景中，板载的MicroPython运行环境可以让开发者跳过复杂的寄存器配置环节，直接调用封装好的视觉算法库，快速完成二维码识别、颜色追踪、人脸检测等实验项目，降低了机器视觉技术的入门门槛。在智能小车、无人机等移动机器人项目中，这块板卡可以作为视觉导航的核心传感器，通过识别AprilTag标记完成自身定位与路径规划，板卡的低功耗特性可以适配移动设备的电池供电场景，连续工作状态下的电流消耗控制在合理区间，不会对移动设备的续航造成过大负担。

设计过程中，开发团队充分考虑了不同使用场景的安装需求，PCB板四个角预留了标准M2安装孔位，孔位周边做了露铜接地处理，既可以通过铜柱将板卡固定在设备外壳内部，也可以搭配外接扩展板实现功能拓展。板载的TF卡卡槽布置在PCB下方位置，支持热插拔操作，卡槽的高度低于两侧排针的顶面，安装时不会被排针遮挡，方便开发者更换存储卡来存储图像数据与算法脚本。USB接口采用Micro USB形式，既可以作为供电接口，也可以作为串口调试接口，接口位置突出PCB边缘1.5mm，连接数据线时不会与板上其他元件产生干涉。复位按键与用户按键布置在PCB左侧边缘，按键的触发力度经过调校，既不会因为设备振动产生误触发，也可以保证手动按下时的清晰反馈。

从功能特性上看，这块开发板集成的摄像头模组支持多种分辨率输出，最高可以满足720P分辨率下的实时图像采集，搭配板载的高速处理芯片，可以在低分辨率下实现最高上百帧的图像采集速率，满足高速运动物体的捕捉需求。所有IO引脚都引出到两侧排针上，支持PWM输出、ADC采集、串口通信等多种功能，开发者可以直接通过Python脚本控制引脚电平，连接舵机、LED、传感器等外接设备，不需要额外设计驱动电路。板载的电源管理电路支持宽电压输入，既可以通过USB接口5V供电，也可以通过排针上的电源引脚接入外部电池供电，供电端带有反接保护与过流保护电路，避免接线错误损坏核心板卡。镜头部分采用标准M12接口，开发者可以根据实际使用需求更换不同焦距的镜头，适配广角、长焦等不同的拍摄视野要求，镜头座的固定螺丝采用标准规格，更换镜头时不需要额外的特殊工具。

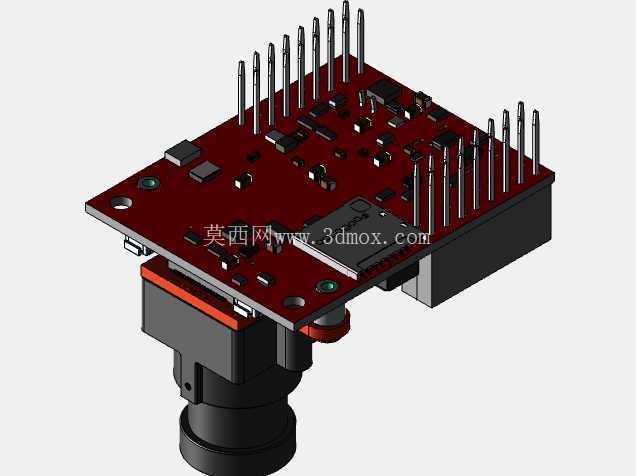

在结构建模过程中，所有元件的尺寸都按照实际实物1:1还原，排针的引脚长度、接口的突出尺寸、镜头的对焦调节行程都做了精确的公差预留，在进行设备结构设计时，可以直接导入这个模型进行安装位的校核，避免出现装配干涉问题。模型中还原了PCB板上所有丝印标识，包括引脚定义、接口标识、板卡版本信息，方便结构设计人员在装配时核对接口位置。摄像头镜头的可旋转调节结构也在模型中做了体现，设计外壳时可以预留对应的镜头调节窗口，不需要拆开设备外壳就可以完成镜头对焦操作。板卡上所有接插件的位置都按照实际生产的公差范围做了偏移预留，保证设计出的外壳开孔与实际板卡的接口位置完全匹配，不会出现接口被外壳遮挡的问题。
