带18650电池供电的ESP32 Wrover开发板结构设计

这款集成ESP WROVER模组的开发板，核心定位是面向物联网终端原型开发、便携式智能硬件验证的通用载板，在户外传感节点、小型可穿戴控制单元、低功耗数据采集终端这类需要脱离固定电源的场景中，能省去开发者额外搭建电源管理电路的重复工作。板载的ESP WROVER模组本身集成4MB Flash与8MB PSRAM，足够支撑图像缓存、轻量边缘计算、多协议并行通讯这类对内存有一定要求的应用，不用再外挂存储器件就能完成多数原型验证工作。

电源部分是这款载板的核心设计亮点，板上直接集成18650锂离子电池的充放电管理电路，自带过充、过欠压保护逻辑，不需要额外搭配电池保护板就能直接使用标准18650电芯供电，配合板载的USB接口可以直接完成电池充电，同时支持USB与电池双路供电自动切换，在调试阶段插USB即可工作，脱离调试环境后自动切换到电池供电，完全适配现场部署、移动测试的使用需求。

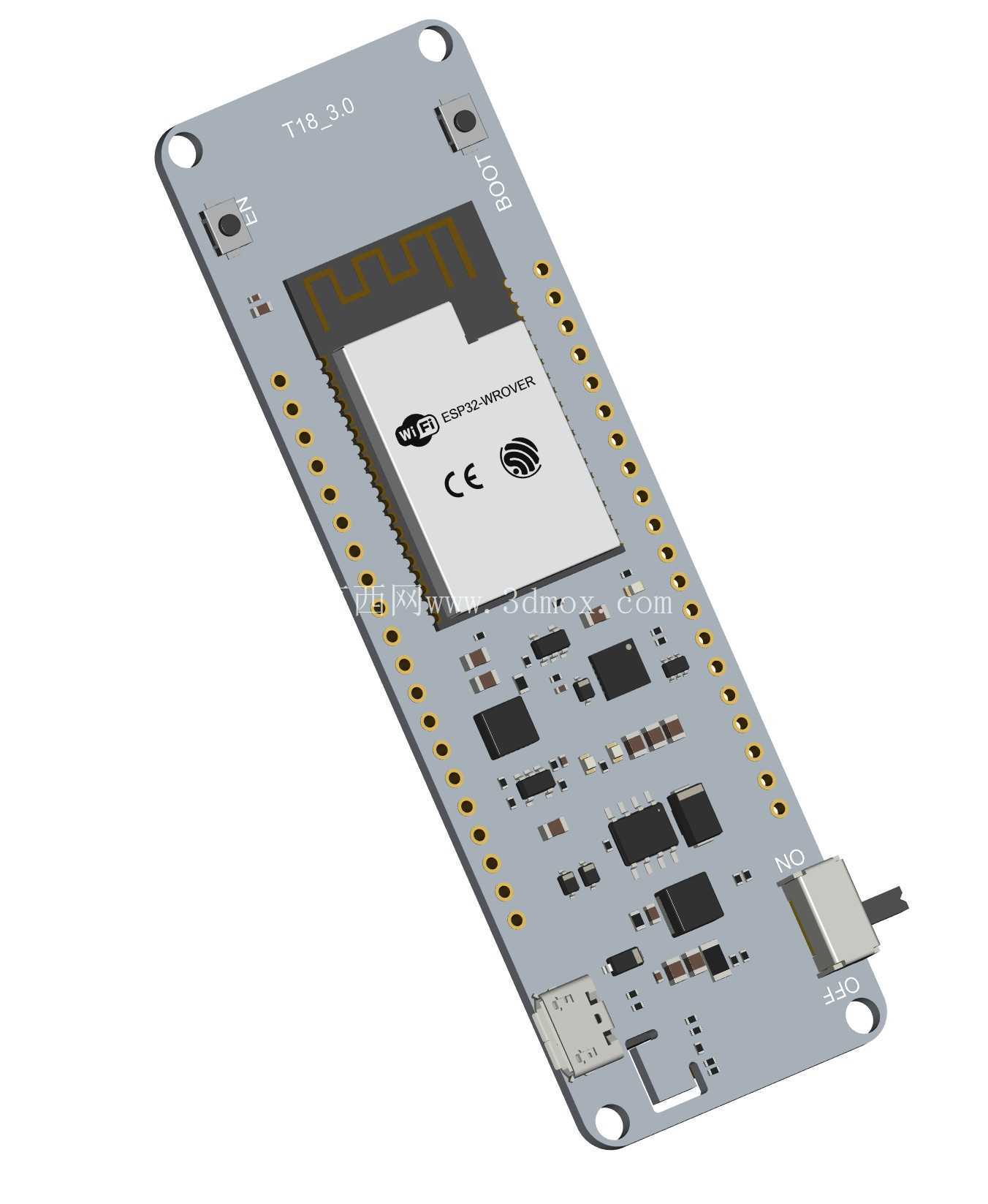

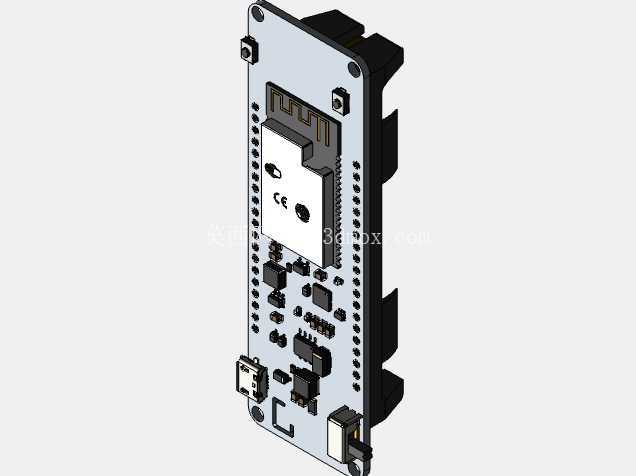

从结构设计角度看，整板采用长条形标准排针布局，两侧排针间距兼容通用面包板与常用开发板固定孔位，板边预留的两个安装孔可以直接通过铜柱固定在外壳或者设备机架上，安装孔的位置避开了板上最高的模组与接口器件，固定时不会出现结构干涉。板上的USB接口、电源开关、BOOT与EN按键都布置在板边易操作的位置，当开发板固定在设备内部时，不需要额外延长操作部件就能完成按键触发与接线。

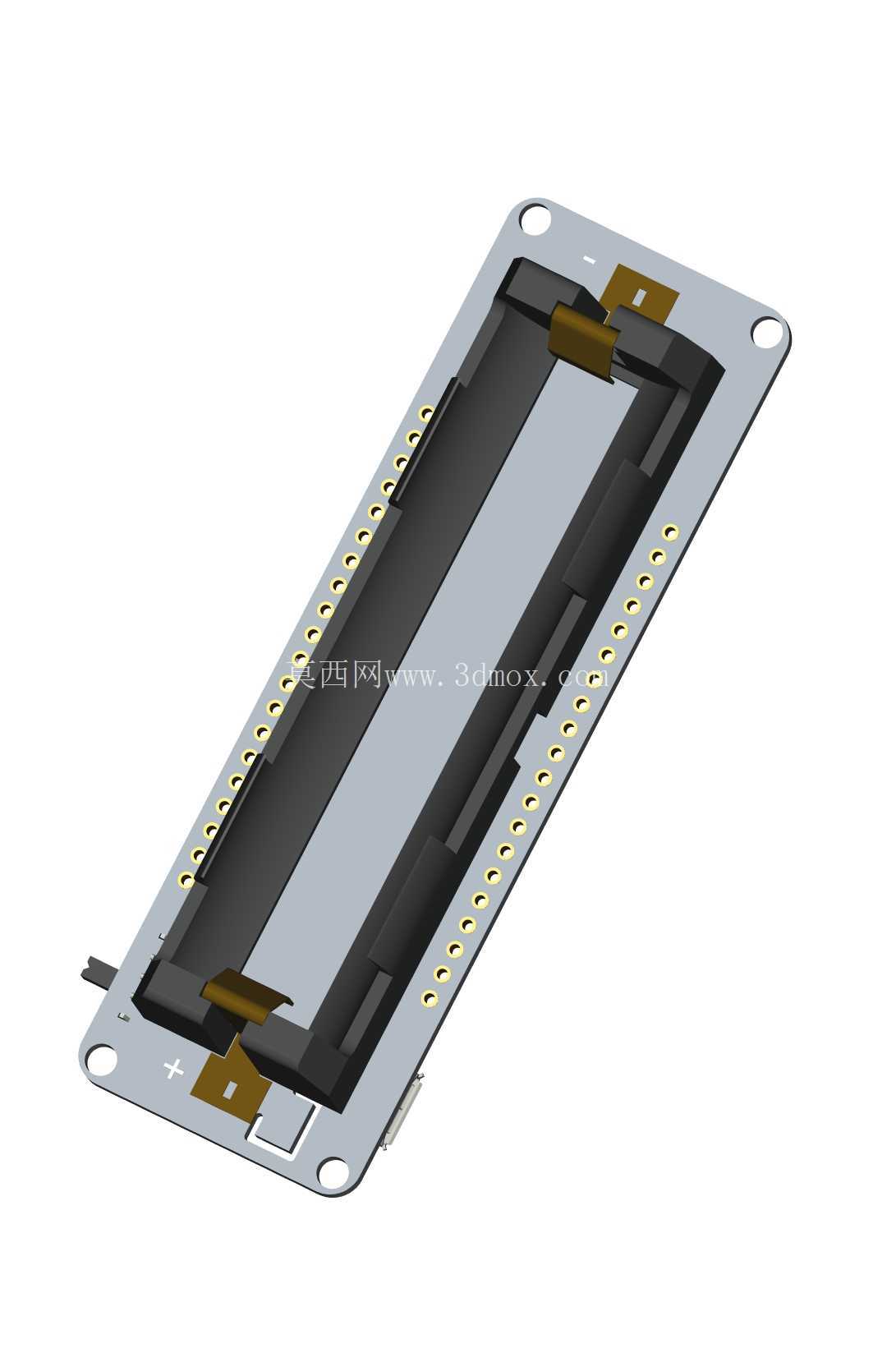

电路布局上，射频匹配电路紧贴ESP32模组的天线引脚布置，减少走线长度带来的信号损耗，WIFI与蓝牙的射频性能不会因为板级走线出现明显衰减；电源回路的走线做了加宽处理，大电流充放电回路的铜皮面积足够承载18650电池的最大放电电流，避免长时间工作时走线过热。电池仓的位置刚好在板身中段，重心落在整板中心位置，当开发板安装在移动设备上时，不会因为重心偏移导致固定件受力不均。

排针引脚全部引出模组的通用IO口，同时将电源引脚、接地引脚按常用开发习惯排列，开发者可以直接对接通用传感器模块、执行器模块，不需要重新核对引脚定义。板上的电源开关串联在电池供电回路中，断开时完全切断电池到后级电路的供电，避免存放过程中电池静态耗电，适合长时间仓储或者运输场景。

在实际选型使用时，这款载板可以直接作为低功耗物联网终端的核心控制板使用，不需要重新绘制核心板电路，只需要根据实际需求扩展外围接口即可，能大幅缩短硬件开发周期；结构设计上的标准化安装孔位与排针布局，也能直接适配市面上多数通用开发板外壳，不需要重新开模就能快速完成产品外壳适配，对于小批量试产、原型验证阶段的项目来说，能同时降低硬件设计与结构设计的工作量。板上的元器件全部采用表贴封装，整体板厚控制在1.6mm标准PCB厚度，排针高度与板上最高器件的高度差控制在合理范围，叠层安装时不会出现器件挤压的问题。
