XRP平台适配麦克纳姆轮移动底盘结构

这款麦克纳姆轮移动底盘，核心面向体验式机器人教学、小型移动机器人开发场景设计，完全适配标准XRP机器人组件的安装接口，可直接替换原有底盘结构，无需额外修改主控、驱动板的安装孔位，大幅降低二次开发的改造成本。从实际应用场景来看，该底盘可覆盖高校机器人工程专业的实训教学、青少年科创竞赛的移动平台搭建、小型室内巡检机器人的载体开发等需求，全向移动的特性能够适配狭窄空间内的灵活走位需求，比如实验室物料转运、桌面级演示机器人的动作展示等场景，都能依靠麦克纳姆轮的运动特性完成横向平移、原地旋转、斜向行进等常规轮式底盘无法实现的动作。

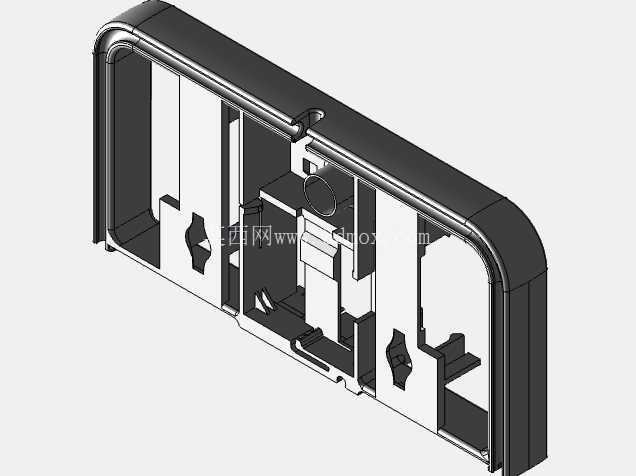

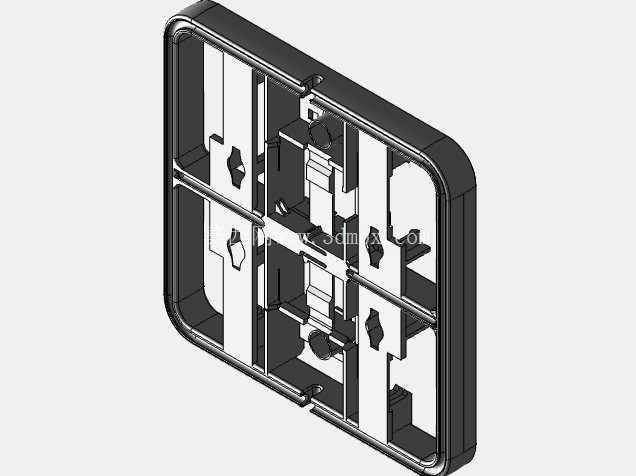

设计之初就充分考虑了3D打印的加工可行性，底盘主体既可以选择一体式打印完成整体装配，也可以拆分为两个独立部件分别打印后拼接，能够适配不同打印尺寸的桌面级FDM3D打印机，避免因打印幅面不足导致无法加工的问题。底盘预留了两组额外的电机安装位，除了标配的四个麦克纳姆轮驱动电机外，用户可根据自身功能需求加装执行机构电机，比如机械臂抬升、云台转动、物料推送等附加功能的动力输出，不需要额外在底盘上打孔固定，安装位的孔距、轴孔配合尺寸都与标准XRP组件保持一致，装配时直接使用标准紧固件即可完成固定。

供电部分的安装空间做了扩容设计，相比原厂XRP底盘的电池仓容积提升了近40%，可以搭载容量更大的锂电池组，有效延长机器人的连续运行时间，减少频繁充电对实验、演示过程的打断。电池仓周边设计了走线槽位，驱动板连接电机、传感器、外接模块的线材可以顺着槽位排布，避免线材外露被轮组卷入，也能让整体装配后的走线更加规整，减少线路杂乱带来的信号干扰问题。主控板的安装区域完全匹配标准XRP主控板的固定孔位，周边预留了足够的插接口操作空间，插拔传感器线、下载线时不需要拆除周边结构件，调试操作更加便捷。

轮组的安装位做了同轴度公差优化，每个麦克纳姆轮的安装轴孔都预留了0.2mm的装配间隙，既可以保证轮组转动顺畅无卡滞，又不会因为间隙过大导致轮组晃动，影响行走精度。四个轮组的安装平面度控制在0.1mm以内，装配后四个轮子可以同时接触地面，不会出现个别轮子悬空导致的动力流失、行走跑偏问题。底盘的整体外轮廓尺寸控制在标准XRP平台的安装边界内，不会超出原有平台的外围尺寸，加装各类外壳、传感器支架时不需要额外调整外扩尺寸，兼容原有平台的各类外装配件。

从结构强度来看，底盘主体的受力部位做了加强筋设计，比如轮组安装座、电机固定位、主控板支撑柱等位置，都增加了三角加强筋结构，在3D打印填充率30%的情况下，就可以承受1.5kg以内的整机负载，满足搭载小型机械臂、传感器模块、电池组的重量需求，不会出现长期使用后结构变形、安装位开裂的问题。底盘底部做了10mm的离地间隙设计，能够适应桌面、实验室地坪、短绒地毯等常见室内地面，不会因为地面微小凸起剐蹭底盘底部的线路或元件。

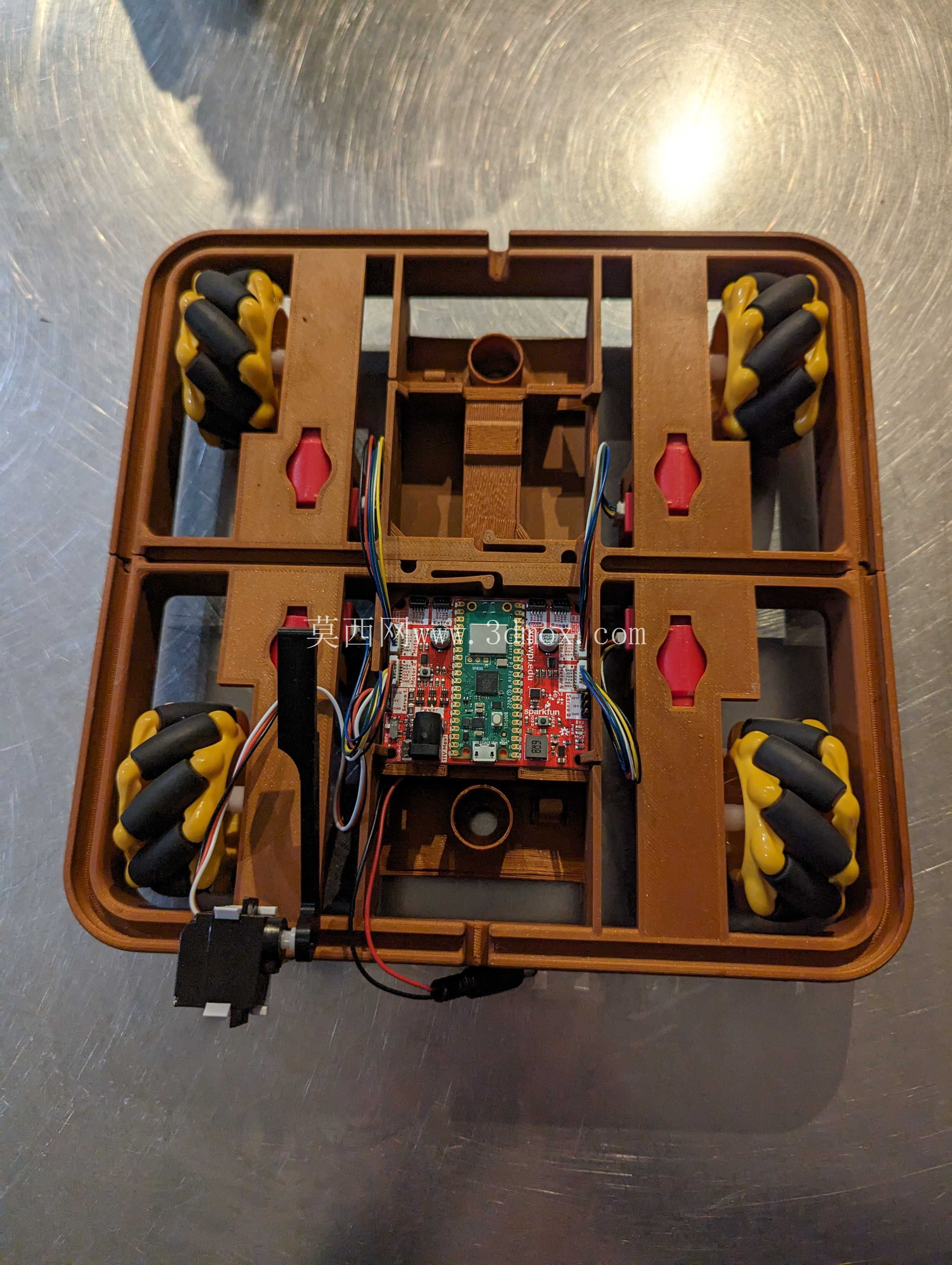

在实际装配逻辑上，用户可以先将四个麦克纳姆轮与驱动电机组装完成，再将电机卡入底盘对应的安装槽内，通过侧面的紧固螺丝固定电机位置，之后顺着走线槽将电机线连接到主控板对应的驱动接口，再将主控板通过铜柱固定在底盘中间的安装位，最后装入电池组连接供电线路即可完成基础装配，整个装配过程不需要额外制作转接件，所有安装接口都与标准XRP组件通用，新手也能在半小时内完成整机组装。针对需要扩展功能的用户，底盘边缘预留了M3规格的通用安装孔位，孔距为标准的10mm网格间距，可以直接固定各类传感器支架、云台、机械臂等扩展配件，不需要自行测量打孔，大幅缩短功能扩展的开发周期。
