轮履复合式前端推铲侦察作业车结构设计

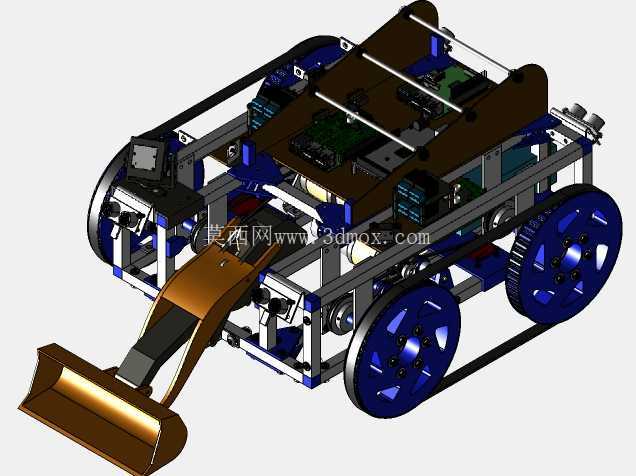

　　这款轮履复合式移动作业平台的结构设计，核心面向狭窄空间内的近距离探测、障碍清理与环境侦察场景，在地下管廊巡检、灾后废墟搜救、工业受限空间排查这类常规轮式设备越障能力不足、纯履带设备转向灵活性不够的工况下，能兼顾通过性与操控精度。从整体布局来看，平台采用左右对称的模块化框架结构，主体承载框架使用标准铝型材拼接搭建，既可以降低整体自重，也能为上层搭载的探测模块、控制电路板、动力电源预留充足的安装空间，框架各连接点位均预留标准安装孔位，方便后续根据不同作业需求更换搭载模块，无需对主体承载结构做二次打孔修改。

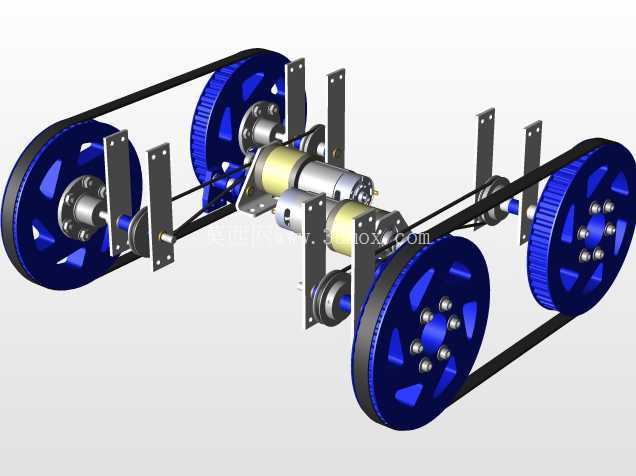

　　行走系统采用轮履复合设计，两侧大直径驱动轮搭配橡胶履带，同时在轮组内侧预留辅助支撑轮的安装位，在平整硬质路面上可依靠轮组接触地面实现快速移动，遇到碎石、台阶、沟壑等非平整地形时，履带完全接触地面提供足够的抓地力与越障支撑，驱动轮采用辐板式镂空设计，在保证轮体结构强度的前提下尽可能降低旋转惯量，提升动力响应速度。平台前端集成的推铲机构采用铰接式安装结构，推铲板面做了弧度弯折处理，在行进过程中可以将路径上的小型碎石、散落杂物推至行进路径两侧，避免杂物卡入履带与驱动轮的啮合间隙造成行走故障，推铲的抬升与下放通过连杆结构配合舵机驱动，可根据地面障碍物高度调整铲面离地间隙，不需要推铲作业时可将铲面抬升至最高位置，避免剐蹭地面凸起影响通过性。

　　上层搭载区域做了分层设计，最底层为动力电源与电机驱动板的安装位，中层放置主控制板与通信模块，最上层可根据任务需求搭载视觉摄像头、气体检测传感器、热成像模块等不同探测组件，各层之间预留走线槽位，所有线束均可沿框架内侧的走线空间布置，避免线束外露被行进过程中的杂物剐蹭拉扯。从安装边界来看，平台整体宽度控制在常规室内门体通行宽度范围内，可顺利通过标准尺寸的楼道、管廊检修入口，整体高度在抬升推铲后仍低于多数受限空间的入口高度，不需要额外拆解结构即可进入作业区域。

　　在结构强度校核层面，主体框架的型材选型兼顾了承载能力与自重控制，在搭载满额探测模块与动力电源的情况下，框架形变量控制在允许范围内，不会出现履带张紧度偏移、驱动轮同轴度偏差的问题；履带张紧机构采用可调式安装座，可根据履带使用过程中的磨损量调整张紧行程，延长履带的更换周期，降低日常维护成本。转向系统采用差速转向设计，通过两侧驱动轮的转速差实现原地转向，在狭窄空间内不需要大半径转弯空间即可调整行进方向，适配废墟间隙、管廊分支口这类狭小区域的转向需求。前端推铲的受力点做了局部加强设计，推铲与连杆的连接位置加装加强筋，在推挤较重杂物时不会出现铲面变形、铰接点断裂的问题。整个平台的结构设计全部采用可拆连接，所有模块均可单独拆解更换，单个轮组、驱动电机、推铲组件出现故障时，不需要拆解整个主体框架即可完成备件更换，适配野外、灾后现场这类维修条件有限的作业场景。
